БАЛАКОВСКИЙ ИНСТИТУТ ТЕХНИКИ, ТЕХНОЛОГИИ И УПРАВЛЕНИЯ.
ФАКУЛЬТЕТ ИНЖЕНЕРНО- СТРОИТЕЛЬНЫЙ.
КАФЕДРА УПРАВЛЕНИЕ И ИНФОРМАТИКА В ТЕХНИЧЕСКИХ СИСТЕМАХ.
ЛАБОРАТОРНАЯ РАБОТА
ПО курсу КТОП
Рациональный выбор несущих конструкций
Расчет геометрических параметров элементов конструкции печатных плат, гибких печатных шлейфов и гибких печатных кабелей.
Расчет электрических параметров печатных плат
Вариант
Выполнил студент гр. УИТ-41
Принял
2005
Рациональный выбор несущих конструкций
Цель работы: Овладеть методикой расчета и выбора рациональной формы конструкции блока и рациональных профилей несущих конструкций электронной аппаратуры.
Исходные данные:
Состав изделия
-Модуль первого уровня
А1=100Х120Х15 количество 1
А2=100Х100Х10 количество 2
Индикация 40Х60Х5 количество 1
-Органы управления
Кнопка 21Х11Х23 количество 3
Переключатель 49Х56Х50 количество 1
-Органы коммутации
Разъем 32Х32Х18 количество 1
1.Выбор предварительного варианта компоновки. При разработке конструкции устройства следует учитывать следующие требования: объем устройства должен быть минимальным, а коэффициент заполнения максимальным. Конструкция должна обладать достаточной механической прочностью, иметь защиту от дестабилизирующих факторов, а также обеспечивать удобство ремонта и эксплуатации РЭУ.
Проанализируем два варианта компоновки проектируемого устройства. Варианты различаются размерами и расположением модулей.
Вычислим объемы входящих элементов.
А1: V=100Х120Х15=180000 мм3
А2: V=100Х100Х10=100000 мм3
Кнопка: V=21Х11Х23=5313 мм3
Переключатель: V=49Х56Х50=137200 мм3
Разъем: V=32Х32Х18=18432 мм3
Индикация: V=40Х60Х5=12000 мм3

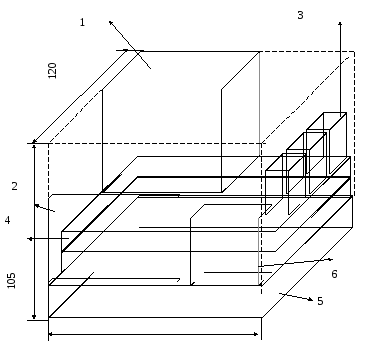

Первый вариант компоновки приведен на рисунке 1. Его габариты 100x120x105. Второй вариант - на рисунке 2. Его габариты 110x120x100.
100
р
110
рисунок 2.
На рисунках:
-
Переключатель
-
Индикация
-
Кнопка
-
А2
-
А1
-
Разъем
Объем, занимаемый аппаратурой:
Vап=180000+5313*3+100000*2+137200+18432+12000=563571/0.6=
=939285 мм3
Объем блока:
V1=100Х120Х105=1260000 мм3
V2=110Х120Х100=1320000 мм3
Коэффициент заполнения объема:
Приведенная площадь наружной поверхности:
мм-1.
Коэффициент приведенных площадей:
где
- приведенная площадь шара, мм2
Приведенная площадь шара:
где d1 - диаметр шара , мм.
Vш=Vблока→
Коэффициент приведенных площадей:
.
Приведенная площадь наружной поверхности:
мм-1.
Коэффициент приведенных площадей:
где
- приведенная площадь шара, мм2
Приведенная площадь шара:
где d2 - диаметр шара , мм.
Vш=Vблока→
Коэффициент приведенных площадей:
,
следовательно, второй блок оптимальный
по площади наружной поверхности, исходя
из коэффициента заполнения объема он
почти одинаковый и мало отличаются друг
от друга . Таким образом, выбираем второй
вариант компоновки блока.
