6.Определение реактивного сопротивления для резонанса напряжений, токов, векторные диаграммы:

6.1. Определение реактивного сопротивления для получения резонанса напряжений:

Известно что для получения резонанса напряжений (возникающего при последовательном соединении приёмников) необходимо равенство реактивного сопротивления нулю, а значит Х_L=X_C

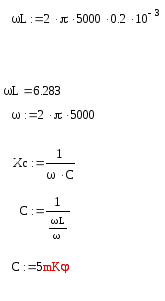

Значит для получения резонанса напряжений достаточно включить в цепь последовательно с катушкой L1 конденсатор ёмкостью 5мКФ

6.2. Определение реактивного сопротивления для получения резонанса токов:

Известно что для получения резонанса токов (возникающего при последовательном соединении приёмников) необходимо равенство реактивного сопротивления нулю, а значит Х_L=X_C

С=6,498мКФ

Значит для получения резонанса токов необходимо включить параллельно с параллельным контуром конденсатор ёмкостью 6,498 мКФ

Заключение

В ходе проделанной работы мы научились рассчитывать электрические цепи со смешанным соединением приёмников при синусоидальных сигналах комплексным методом, а также проделали исследовательскую работу и дополнительно рассчитали добавочные ёмкости для получения резонанса напряжений и токов.

Во время работы возникало много вопросов связанных с математической стороной вопроса так как складывать тригонометрические функции довольно таки непростая задача нами был использован комплексный метод расчета электрических цепей. Для облегчения работы я применил свои знания EXCEL и Mathcad, мне показалось что при внедрении современных информационных технологий в учебный процесс существенно облегчает расчет, но этот метод не всегда срабатывает правильно так как современные технологии ёщё далеки от совершенства

С

14

ПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1.Нейман Л.Р.,Демирчан К.С.“Теоретические основы электротехники”

Т.1 Л. Энергоиздат 1981. – 536 с.

1. ”Сборник заданий по ТОЭ с методическими указаниями” Ч.1 Л. ЛИИЖТ 1988

3. “Сборник задач и упражнений по теоретическим основам электротехники” /

под ред. проф. П.А. Ионкина. М. :Энергоиздат, 1982.-767 с.
