2.2 Транзисторы.
Транзисторы - управляемый п-п прибор, кот. может работать в эл. сх. как в ключевом, так и в усилительном режимах. Это универсальных прибор интегральных и мощных схем.
№22 2.2.1 классификация и условные обозначения транзисторов.
В настоящее время выпускается большое кол-во транзисторов различных типов и назначений. Транзисторы классифицируют по их функциональному назначению, физ. св-ам, основным эл. параметрам, по конструктивно технологическим признакам и типу исходного ПП материала. Транзисторы выпускаются на мощности от 200мВт до сотен ватт, с граничными частотами от 100 кГц до десяти гигогерц, с так допустимыми напряжениями от единиц до тысяч вольт и токами от 5 мА до сотен ампер, с уровнем собственных шумов от единиц до десятков децибел. Они могут выпускаться в различного вида корпусах и бес корпусном исполнении для гибридных ИС транзисторных микро приборах.
Биполярные транзисторы в соответствии с основными областями применения подразделяются на ряд групп: усилительные НЧ, высокочастотные, сверхвысокочастотные. По мощности транзисторы подразделяются на маломощные, средней и большой мощности.
По изготовлению транзисторы делятся на силовые, диффузионные, конвертные, диффузионно-силовые, планарные и т.д.
Биполярные транзисторы изготовляются в дискретном исполнении и в качестве компонентов ИС.
Полевые приборы выполняют те же функции, что и биполярные.
И полевые и биполярные транзисторы управляются зарядом, но передача управляющего заряда осуществляется по разному:
Напряжением - в полевых (через емкость)
Током - в биполярных (через сопротивление)
Система обозначений современных транзисторов основана на их физ. св-вах и конструктивно-технологических принципах. В основу системы положен буквенно- цифровой код.
Условные обозначения биполярных транзисторов, разработанных до 1964 года и выпускаемых до настоящего времени, состоит из 2 или 3 эл-ов.
№23-24 2.2.2 параметры предельных режимов работы транзистора и влияние температуры на его параметры.
Транзистор, также как любой эл. прибор, хар-ся предельными режимами, превышение кот., как правило, приводит к нарушению нормальной работы прибора и выходу его из строя.
Мах допустимыми параметрами наз. значения режимов транзисторов, кот. не допускается превышать ни при каких условиях эксплуатации и при кот. езе обеспечивается заданная надежность.
Система параметров транзисторов насчитывает более 50 параметров и хар-к, как и для диодов, параметры транзисторов подразделяются на параметры имеющие предельно допустимые значения и параметры, значения кот. хар-ют св-ва приборов - хар-щие или рабочие параметры.
Рассмотрим систему предельно допустимых параметров, к ней относятся:
1) max мощность, рассеиваемая на коллекторе Рх тах;
коэф. собственного шума
статический коэф. усиления на ходу;
Jkmax - max допустимый постоянный ток коллектора;
J3 max - max допустимый постоянный ток эмиттера;
Jemax - max допустимый постоянный ток базы.
Мах допустимые импульсные режимы приводятся для заданной длительности импульсов tH.
J ки max - max допустимый импульсный ток коллектора;
J3H max - max допустимый постоянный импульсный ток эмиттера;
JK нас max - max допустимый постоянный импульсный ток коллектора в режиме насыщения;
jg нас max - max допустимый постоянный импульсный ток базы в режиме насыщения.
2) К параметрам предельного напряжения относятся:
иэ б max - max допустимое постоянное напряжение эмиттер-база;
UK э max - max допустимое постоянное напряжение коллектор-эмиттер;
UK эй max - max допустимое импульсное напряжение коллектор-эмиттер;
UK би max - max допустимое импульсное напряжение эмиттер-база.
3) Важнейшим параметром предельных режимов явл. предельная мощность:
рк max - max допустимая постоянная рассеиваемая мощность коллектора;
рк и max - max допустимая импульсная рассеиваемая мощность коллектора;
Ри max - max допустимая импульсная рассеиваемая мощность.
Мах допустимые напряжения, ограничиваются пробивными напряжениями соответствующих переходов, тахдопустимые мощность и ток, ограничиваются max температурой перехода и тепловым пробоем.
Диапазон работы температур транзисторов, так же как и диодов, определяется температурными св-ми p-n-перехода в свою очередь зависит от температуры окр. среды и от той эл. мощности, кот. рассеивается в переходе в виде тепла.
Для определения влияния рассеиваемой в транзисторе мощности на температуру кристалла вводятся тепловые параметры транзистора, хар-щие его устойчивость при работе в широком диапазоне температур.
tK max - max температура работы транзистора, кот. зависит от max температуры коллекторного перехода.
to max - max температура окр. среды, усиливается в результате расчетов и обработки экспериментальных данных работы прибора при различных температурах.
Rn k - тепловое сопротивление переход-корпус, кот. показывает, на сколько градусов повысится температура перехода относительно корпуса при рассеивании на переходе заданной мощности.
(1) Rn k = (tn - tr) / P, где tn - температура перехода, tk - температура
корпуса.
Тепловое сопротивление Rn k приводится в справочниках для транзисторов средней и большой мощности, используемых с внеш. теплоотводами.
Для транзисторов малой и средней мощности (а также большой мощности без теплоотводов) приводится обычно тепловое сопротивление переход-окр. среда.(Кпо). В этом случае температура перехода определяется по формуле:
(2) tn = to + P*Rn о, где t0 - температура окр. среды.
С изменением температуры, изменяются все параметры транзистора. Основными параметрами полевых транзисторов явл. :
1) крутизна хар-ки передачи S=dJc / сШзи, при UCH - const
2) дифференциальное сопротивление стока (канала) на участке насыщения R=dUCH / dJc при U3H - const
В качестве предельно допустимых параметров нормируется: max допустимые напряжения UCH max, U3H max; max допустимая мощность стока Рс max; max допустимый ток стока - Jc max.
2.2.3 Корпуса транзисторов.
Существует более 70 типов конструкции корпусов транзисторов. Некоторые типы вкл. в себя несколько типоразмеров.
2.2.4 Выбор транзисторов.
Стандартный транзистор будет выбран верно с учетом следующих требований:
1.транзисторы явл. приборами универсального применения и могут усиленно использоваться в функциональных эл-ах различных классов, их следует применять по назначению, указанному в справочниках.
2.в справочниках приводятся значения параметров для соответствующих оптимальных или предельных режимов эксплуатации. Рабочий режим транзистора в проектируемом устройстве часто отличается от указанных. В этом случае необходимо по формулам и хар-ам определить необходимое значение для выбранного режима.
3.Применение ВЧ транзисторов в НЧ устройствах нежелательно, т.к. они дороги, склонны к самовозбуждению и развитию вторичного пробоя, обладают меньшим эксплутациоиным запасом.
Эксплутационный запас - это разница между max значением какого-либо параметра и его max допустимым значением.
4.Не допускается превышение max допустимых значений напряжений, токов, температуры, мощности рассеяния. Как правило, транзистор работает более устойчиво при неполном использовании его по напряжению и полном использовании по току.
Для надежной работы транзистора, напряжение на его коллекторе и рассеиваемая на нем мощность должны составлять не более 70-80% от max допустимых значений. Создаваемый тем самым второй эксплуатационный запас предотвращает превышение этими параметрами их допустимых значений при колебаниях, например, питающих напряжений, при переходных режимах, возникающих при вкл. аппаратуры и т.д.
5. Не следует применять мощные транзисторы там, где можно применить маломощные. Т.к. при использовании мощных транзисторов в режиме малых токов их коэф. передачи по току мал и сильно зависим как от тока, так и от температуры окр. среды. А также уменьшаются массогабаритные и стоимостные показатели аппаратуры.
Необходимо применять транзистор min возможных для данных условий мощности, но так чтобы он при этом не перегревался.
Лучше применять транзистор малой мощности с небольшим теплоотводом, чем большой мощности без теплоотвода.
6. если нет особых причин применять германиевый транзистор, лучше применить кремневый , т.к. они лучше работают при высоких температурах, имеют более пробивные напряжения и на 1-2 порядка меньше, чем германиевые, обратные токи.
7. Коэф. передачи тока базы зависит от тока коллектора и при некотором его значении обычно имеет max напряжение.
Для хорошего усиления на низких частотах желательно выбирать это max значение или близкое к нему по приводимым в справочнике графикам. В др. случаях коэф. передачи тока следует принимать равным указанному в справочнике или среднему арифметич. от min и max значений параметра.
2.3 Тиристоры.
Тиристор - п-п прибор с 2 устойчивыми состояниями, 3 или более переходов, кот. может переключатся из закрытого состояния в открытое и наоборот. Может выполнять функции преобразователя тока любой формы, ключей генераторов, используется в качестве ЗУ.
№26 2.3.1 Классификация и система условных обозначений тиристоров.
Тиристроры классифицируются по следующим признакам:
1) по кол-ву выводов;
2) по виду выходной ВАХ;
3) по способам вкл. и управления и по др. признакам. По кол-ву выводов различают:
1) диодные тиристоры, имеющие 3 вывода (2 основных и 1 управляющий);
2) четырех электродные тиристоры, имеющие 4 вывода (2 вх. и 2 вых.). По виду выходной ВАХ:
1) тиристоры, не проводящие в обратном направлении;
2) тиристоры, проводящие в обратном направлении;
3) симметричные, кот. могут переключатся в открытое состояние в обоих
направлениях. По способу выключения:
1) не запираемые;
2) запираемые.
По способу управления:
1)Тиристоры -управляются внеш. эл. сигналом по управляющему электроду;
2) фототиристоры - внеш. оптическим сигналом;
3) оптотиристоры - внутренним оптическим сигналом.
По мере создания и освоения новых видов и классификационных групп тиристоров развивалась и совершенствовалась система их условных обозначений. Начиная с 1968
года, она трижды претерпевала изменения. Начиная с 1980 года введена новая, действующая до настоящего времени, система обозначений унифицированных силовых приборов по ГОСТ 20859.1-89
№27 2.3.2 Параметры теристоров
Важнейшими параметрами как двух электродных, так и трех электродных теристоров
является следующее.
dU_ = dUk J вкл - ток включения определяется из условия fij dJ
U вкл - напряжение включения - представляет собой максимальное прямое напряжение на теристоре.
J уд - удерживающий ток - это минимальное значение тока, при котором теристор еще может находится в открытом состоянии.
При изменении основного или действующего тока до значений, меньших J уд , прибор переключается в закрытое состояние.
U омор -падение напряжения во включенном состоянии.(постоянное напряжение в открытом состоянии).
J обр- обратный ток при определенном обратном напряжении.
J ун - коммутирующий постоянный ток, ток уравнения - минимальное значение постоянного тока управляющего электрода, при котором включается теристор.
Этот параметр, характеризует управляющие свойства прибора, соответствующим определенному заданному напряжению включения.
Инерционность процессов включения и выключения тиристора при подаче на него импульсов напряжения характеризуется временем включения и выключения.
t вкл - время включения, интервал времени с момента подачи импульса в течении которого напряжение на теристоре уменьшается от уровня 0.9 до уровня 0.1 своего максимального значения. Параметр существенно снижается с возрастанием мощности переключающего сигнала и возрастает при увеличении тока нагрузки и уменьшением напряжения источника питания.
t выкл - время выключения, интервал времени в течении которого теристор из открытого состояния переходит в запертое, определяется теми же процессами, что и в транзисторе, при переключении его в режим насыщения.
Время выключения может быть уменьшено при подаче на теристор напряжения обратной полярности.
Для характеристики максимально допустимого режима работы тиристора указываются следующие параметры.
U обр.мах - максимальное значение постоянного обратного напряжения, при котором обеспечивается заданная надежность при длительной работе. Параметр ограничивается пробивным напряжением одного из крайних переходов тиристора (с местным пробивным напряжением)
J обр.мах максимальная величина прямого тока обеспечивающего заданную надежность при длительной работе. Параметр ограничивается мах. Мощностью выделяемой на переходе тиристора.
2.3.3 Корпуса тиристоров.
Конструкции корпусов тиристоров такие же как и корпуса диодов и транзисторов.
№28 2.3.4 Маркировка полупроводниковых элементов.
В соответствии с ГОСТ 20859.1-89. на каждом приборе или модуле, должны быть нанесены четкими нестирающимися знаками, следующие данные.
1). Товарный знак предприятия изготовителя.
2). Условное обозначение прибора.
3). Климатическое исполнение и категория нумерация (и исполнение и категория не наносят и не допускают наносить если одно климатическое исполнение )
4). Символ полярности для приборов (кроме симметричных амперметров) и схема внутреннего соединения и расположения выходов для модулей.
5). Условное обозначение выводов (если это предусмотрено в технических условиях на конкретные линии приборов и модулей)
6). Дата изготовления (месяц, год), для приборов и модулей, не предусмотренных для
экспорта.
Допускается указывать дополнительные данные, если это предусмотрено ТУ на
конкретные типы приборов и модулей.
Цветовое обозначения выводов должно быть : 1). Вывод катода эмиттера- красный
2). Вывод анода коллектора - синий или черный.
3). Вывод управляющего электрода и базы - желтый или белый.
Если поверхность прибора которая может быть использована для маркировки прибора не более 3 см2 то допускается применения других способов кодирования маркировки (при сохранении требуемой информации) которая указана в ТУ на приборы конкретных типов. Литература.
1) Тиристоры. Справочник Григорьев О.П, Замятин В.А
2) Вершинин О.С, Мироненко Н.Г Нонсенс радиоэлектронной аппаратуры.
3). Тугов Н.М и др. Полупроводниковые приборы.
4). Овчинников Полупроводниковые приборы.
5). под ред. Герасимова В.Г Основы промышленной электроники.
6). Н.Н Васерин и др. Применение полупроводниковых индикаторов.
7). ГОСТ 23900-87 Приборы полупроводниковые,силовые.Габариты.
8). Справочник Полупроводниковые диоды
9). Справочник Транзисторы.
10). ГОСТ 25486-82 Изделия Электронной техники, Маркировка.
11). ГОСТ 20859.1-89 . Приборы полупроводниковые, основные технические условия (маркировка, условные обозначения)
12). ГОСТ 19095-73 Транзисторы полевые, термины обозначения.
13). ГОСТ 18472-88 Полупроводниковые приборы, конструкция, размеры.
14). ГОСТ 17456-80 Диоды полупроводниковые. Основные параметры.
15). ГОСТ 17466-80 Транзисторы биполярные и полевые. Основные параметры.
3. КОНДЕНСАТОРЫ.
Одним из основных свойств конденсатора является его способность пропускать
переменный ток и не пропускать постоянный.
Подключения конденсатора к источнику напряжения.
А) К одному полюсу Б) К двум полюсам В) Заряды на пластинах образованы эл.полем. Основным параметром конденсатора является электрическая емкость .Емкость можно увеличить тремя способами:
1). Увеличить площадь пластин.
2). Уменьшить расстояние между пластинами.
3). Поставить между пластинами диэлектрик с большой относительной диэлектрической проницаемостью. - Е Е = 1 для воздуха Е = 50 -1000 для сегнемоэлектриков Е = 3-12 стекло Е = 6-8 Слюда
Свойства различных конденсаторов в основном определяется особенностями используемого диэлектрика.
№29 3.1 Классификация и схема условных обозначений конденсаторов. Классификацию конденсаторов можно проводить на основе различных признаков (вид диэлектрика, вид исполнения функциональное назначение и т.д) В настоящее время конденсаторы делятся на 2 группы:
1). Силовые - применяются в энергетических и электротехнических устройствах.
2). Применяемые в электрических и радиотехнических устройствах. Мы будем рассматривать только 2 группу.

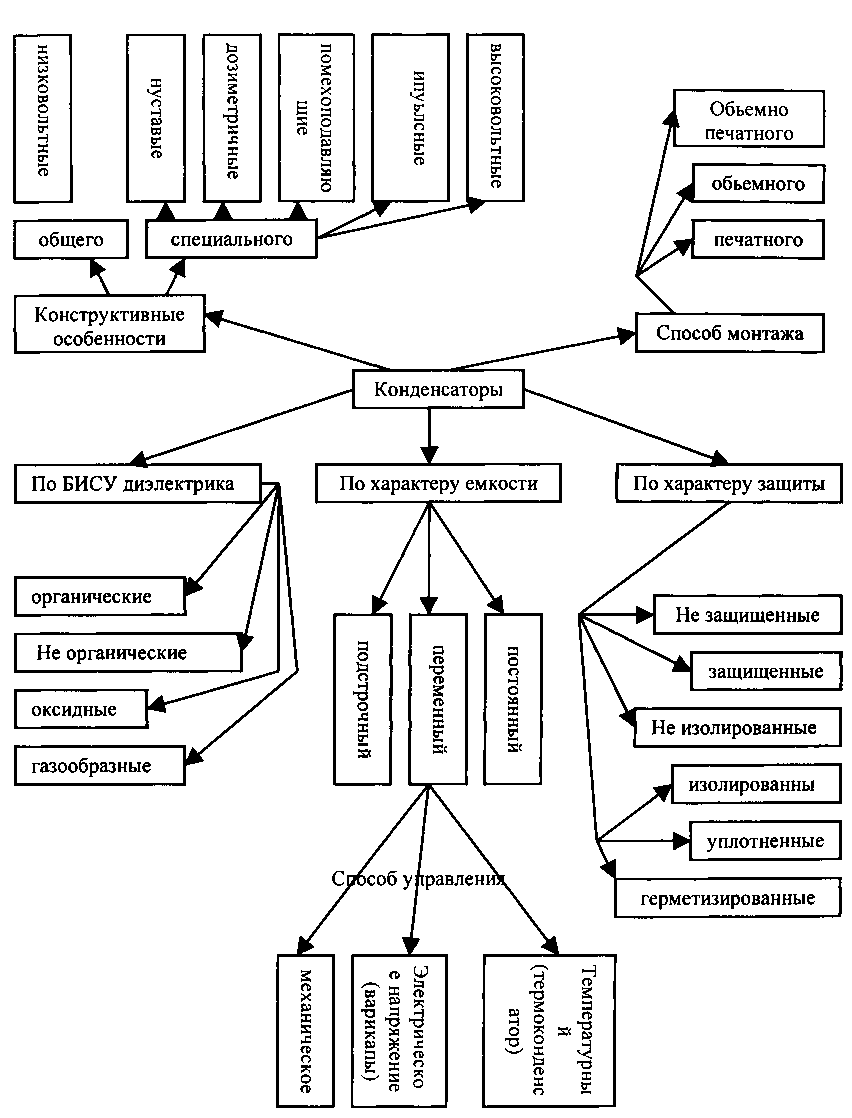

В основу классификации конденсаторов положено делении их на группы по виду применяемого диэлектрика и его конструктивными особенностями, определяющих использование их в конкретных ценах аппаратуры.
№30 3.2 Параметры конденсаторов.
Сн - номинальная емкость и допускаемое отклонение от емкости. Параметр обозначается на конденсаторе или указывается в сопроводительное документации. Номинальное значение емкости стандартизированы и выбираются из определённых рядов чисел путем умножения или деления их на 10П где п целое положительное или отрицательное число.
U н номинальное напряжение. (Это напряжение указано на конденсаторе или в документации) при котором он может работать в заданных условиях в течении срока службы с сохранением параметров в допустимых пределах. Параметр зависит от конструкции конденсатора и свойств применяемых материалов. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Для многих типов конденсаторов с увеличением температуры (как правило далее 70 - 85 градусов Цельсия) допускаемое напряжение снижается.
tg b- тангенс угла потерь. Характеризует абсолютные потери энергии в конденсаторе. Значение угла потерь у керамических высокочастотных , слюдяных конденсаторов лежат в пределах (10..15)*! О"4 . Величина обратная tg b называется добротностью конденсатора.
Соляризирование изоляции - этот параметр характеризует качество диэлектрика. Наиболее высокое сопротивление изоляции у ферропластмассовых и полимированных конденсаторов, несколько ниже у низкочастотных , керамических, поликарбоновых и др. Самое низкое у сегнетокерамических конденсаторов. Для оксидных конденсаторов задают ток утечки, значение которого пропорционально емкости и напряжению. Наименьший ток утечки имеют таниаковые конденсаторы (от единиц до десятков микроампер), у алюминиевых как правило, на один два порядка выше.
Температурный коэффициент емкости(ТКЕ) - это параметр применяемый для характеристики конденсаторов с линейной зависимостью емкости от температуры. Определяет относительное изменение емкости от температуры при изменении ее на один градус Цельсия.
№31 3.3 Маркировка конденсаторов.
Маркировка на конденсаторах может быть буквенно-цифровая, содержащая сокращенное обозначение конденсатора, номинальное напряжение, емкость допуск, группу ТКЕ, дату изготовления.
В зависимости от размеров конденсатора применяются полные или сокращенные (кодированные) обозначения номинальных емкостей и их допустимых отклонений. Не защищенные конденсаторы не маркируются, а их характеристики указываются на упаковке.
Полное обозначение номинальных емкостей состоят из цифрового значения номинальной емкости и обозначения ед.изм.
Кодированное обозначение номинальных емкостей состоит из трех или четырех знаков включающих две или три цифры и букву. Буква из русского или латинского алфавита обозначает множитель, составляющие значение емкости, и определяет положение запятой десятичного знака. Буквы П(р), Н(п),М(ц),Ф(Р) обозначают множитель 10~12, 10~9, 10~6, 10"3 и 1.
Допускаемые отклонения емкости (в процентах или микрофарадах) маркируются после номинально значения цифрами или кодом.
Цветовая кодировка применяется для маркировки номинальной емкости, номинального напряжения до 63В и группы ТКЕ. Маркировку наносят в виде цветных точек или полосок.
№33 3.4 Применение конденсаторов в РДА.
В зависимости от цели, в которой используется конденсаторы к ним предъявляется определенные требования. Так конденсатор работающий в колебательном контуре должен иметь маленькие потери на рабочей частоте, высокую стабильность емкости при изменениях окружающей температуры, влажности и давления. В зависимости от конструкции и диэлектрика конденсаторы характеризуются различными ТКЕ, которые могут быть положительными либо отрицательными . Для сохранения настройки колебательных контуров при работе в широком интервале температуры часто используются последовательные и параллельные соединения конденсаторов, ТКЕ которых имеют разные знаки. Благодаря этому при изменении температуры частота настройки такого термокомпенсированного контура остается практически неизменной во времени. Для работы в диапазоне низкой частоты, а так же для фильтрации
выпрямленных напряжений необходимы конденсаторы емкость которых измеряется сотнями и тысячами мкФ. Такую емкость достаточно малых размерах обеспечивают только оксидные конденсаторы. Полярность включения оксидного конденсатора показана на схемах знаком «+» у той обкладки, которая символизирует анод. Для защиты от помех, которые могут проникнуть в аппаратуру через цепи питания, используют проходной конденсатор с тремя выводами, два из которых представляют собой сплошной токопроводящий стержень, проходящий через корпус конденсатора. К измерению присоединяется одна из обкладок. Третьим выводом является металлический корпус с которым соединена вторая обкладка. Корпус проходного конденсатора закрепляют непосредственно на шасси или экране, а цепь питания проводят через его средний вывод. Благодаря такой конструкции токи высокой частоты замыкаются на шасси или экран устройства, в то время как постоянный ток проходит без препятствий. С той же целью применяется опорные конденсаторы, представляющие собой миниатюрные стойки, устанавливаемые на металлические шасси. Конденсаторы переменной емкости применяются для настройки и перенастройки колебательных контуров радиоприемников, диапазонных радиопередатчиков и радио измеряемой аппаратуры. Конденсаторы переменной емкости состоят из двух групп металлических пластин, одна из которых может плавно перемещаться по отношению к другой и входить в зазор между пластинами второй группы. В результате такого движения пересечения одних пластин другими изменяется и соответственно изменяется и емкость. Основными параметрами конденсаторов переменной емкости , позволяющими оценивать его работу в настраиваемом колебательном контуре, являются min и max емкости. В большинстве радиоприемников требуется одновременная перестройка нескольких колебательных контуров (например антенный контур, контур гетеродина ). Для этого применяют блоки конденсаторов состоящие из двух и более секций. Подвижные пластины в таких блоках закреплены на общем валу, вращая который можно одновременно изменять емкости всех секций. Построечные конденсаторы применяют для настройки начальной емкости колебательного контура определяет max частоту его настройки. Емкость всех конденсаторов можно изменять от единиц до нескольких десятков микрофарад. Подстраиваемый конденсатор состоит из керамического основания и подвижно
закреплённого на нем керамического диска обкладки конденсатора (тонкие слои
серебра) наносятся методом вжигания.
Литература.
1). Электрические конденсаторы и конденсаторные установки. Справочник 1987.
2). Вершинин О.В Мироненко И.Г Монтаж радиоэлектронной аппаратуры и
приборов.
ГОСТ 25519-82 Конденсаторы постоянной емкости.
ГОСТ 28896-91 Конденсаторы постоянной емкости для электронной промышленности,
общие тех.условия
ГОСТ 28884-90 Роды предпочтительных значений для резисторов и конденсаторов.
ГОСТ 14611-78 Конденсаторы постоянной емкости .
4.РЕЗИСТОРЫ.
Резисторы являются самыми ми массовыми изделиями электронной механики, они
применяются практически во всех видах аппаратуры, связанной с электроникой и
электротехникой, а так же в различных устройствах и приборах промышленного и
бытового назначения. Их основная функция состоит в нормировании и распределении
электрической энергии между цепями и элементами схем. В зависимости от
характера изменения сопротивления при прохождении эл. тока и внешних
воздействующих факторов резисторы делятся линейные и не линейные. Под словом
резистор преимущественно понимают резисторы с линейной ВАХ. К не линейным
резисторам относят терморезисторы, варикапы и магниторезисторы.
№34 4.1 Классификация резисторов.
Общая классификация резисторов составлена по ряду признаков : по назначению, способу производства, способу защиты и т.п. В зависимости от назначения резисторы делятся на общего и специального. Общего назначения используется в качестве нагрузок , поглотителей, делителей в цепях питания, элементов в фильтрах, в цепях формирования импульсов и т.д. Диапазоны номинальных сопротивлений этих резисторов 10м-10мОм. Допускаются отклонения от ±1; ±2; ±5; ±10; ±20% мощность рассеяния от 0,062 до 100Вт. Прецизионные и сверхпрецизионные - отличаются высокой стабильностью параметров при эксплуатации и большой точностью изготовления (допуск от 0,005 до 0,5%) Применяются в основном в измерительных
приборах в различных счетно-решающих устройствах, вычислительной технике и системах автоматики. Бывают от менее Юм до сотен гигаОм. Отличаются малой мощностью рассеяния не превышающей 2Вт. Высокочастотные (с подавленной реактивностью ) отличающееся малой собственной индуктивностью и емкостью , предназначен для работы в высокочастотных цепях, кабелях и выводах РЭА в качестве согласующих нагрузок, эквивалентов антены и т.д.
Высоковольтные - рассчитанные на большие рабочие напряжения (от единиц до десятков килоОм). Применяются в качестве делителей напряжения, искрогасителей, погасителей в зарядных и разрядных высоковольтных цепях.
Высокочастотные - имеют диапазон номинальных сопротивлений от десятков Ом до единиц терраОм и рассчитываются на небольшие рабочие напряжения от 100 до 400 В. Поэтому работают в ненагруженном режиме и мощность рассеяния их мала до
0.5 ВТ. Их применяют в цепях с малыми токами, приборах ночного видения, дозиметрах.
Резисторы для навесного - могут иметь жесткие или мягкие выводы, в виде лепестков и т.д. У резисторов применяемых в составе микросхем и микромодулей, а так же СВЧ резисторов в качестве выводов могут быть использованы части их поверхностей. В зависимости от способа защиты от внешних воздействий резисторы конструктивно выполняются : изолированными, неизолированными, герметизированными и воздушными.
Неизолированные - не допускается касание своим корпусом массы аппаратуры. Напротив изолированные имеют достаточно хорошее изоляционное покрытие (лаки и пластмассы) и допускают касания корпусом массы или массоведущих частей аппаратуры.
Герметизированные - имеют герметичную конструкцию корпуса, которая имеет возможность сообщения окружающей среды с его внутренним пространством. Герметизация осуществляется с помощью керамических или металлических корпусов, а так же с помощью опрессовки специальным составом.
Вакуумные - резисторы у которых резистивный элемент помещен в специальную стеклянную вакуумную колбу.
Иногда резисторы делят на защищенные (допускают эксплуатацию в условиях повышенной влажности аппаратуры или в корпусах микросхем ) и не защищенные (применяется только в составе герметизированной аппаратуры или в составе микросхем). По характеру изменения сопротивления все резисторы подразделяются на постоянные и переменные.
Постоянные - имеют дискретные сопротивления которые в процессе эксплуатации не регулируются.
Переменные - регилируюмые, допускают изменения сопротивления в процессе их функционирования в аппаратуре.
Переменные рассмотрим по конструкции которые могут быть выполнены : а) одноэлементными и многоэлементными (сдвоенные, сроенные и т.д). б) с круговым и прямолинейным перемещением подвижного механизма. В) однооборотными и
многооборотными г) выключателем и без него д) с упора и без е) с фиксации и нет
положения подвижной системы ж) с положительными и без них отводов.
Широкое применение нашли наборы резисторов. Как правило их оформляют в
корпусах интегральных схем. Это дает возможность использовать их в новейшей
аппаратуре, сопрягая с микросхемами. Их классифицируют: 1) по назначению 2) типу
резистивного элемента 3) схемотехническому построению.
№36 Деление приборов по назначению и типу резистивного элемента совпадает с
классифицированием резисторов, отличие заключается лишь в схематическом
соединении.
Простой набор резисторов - набор постоянных резисторов, соединенных или нет в электрическую схемы, не имеющие функциональной зависимости выходного сигнала от входного.
Функциональный набор - резисторов постоянных соединенных в электрическую схему, имеющий функциональную зависимость выходного сигнала от входного.

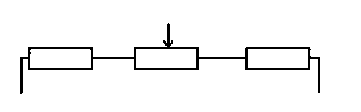

Комбинированный - набор, состоящий из постоянных и переменных резисторов. 4.2 Система условных обозначений резисторов.
В соответствии с действующий системой сокращенных и условных обозначений сокращенное условное обозначение, присвоенное резисторам должно состоят из следующих элементов.
Полное условное обозначение состоит из:
1) сокращенного обозначения 2) варианта конструктивного исполнения (при необходимости) 3) значений основных параметров и характеристик резисторов 4) климатического исполнения 5) обозначение документа на поставку
Параметры и характеристики входящие в полное условное обозначение резистора указываются в следующей последовательности. Для постоянных резисторов :
1) номинальная мощность рассеивания
2) номинальное сопротивление и буквенное обозначение единицы измерения (Ом, кОм, МОм).
3) Допускаемое сопротивление в процентах
4) Группа по нормированному коэффициенту сопротивления (ТКС) Для переменных :
1) номинальная мощность рассеивания
2) номинальное сопротивление и буквенное обозначение единицы измерения
3) допускаемое отклонение сопротивления в процентах.
4) Функциональная характеристика (для проволочных)
5) Обозначение конца вала и длинны выступающей части вала
Для многоэлементных резисторов - параметры и характеристики записываются в виде дроби в порядке набора секций от выхода вала. Буквенное обозначение единицы измерения мощности рассеяния указываемая только в том случае если она измеряется в киловаттах.
Обозначение климатического отклонения (В - все климатическое , Т - ироническое) для всех типов резисторов указывается перед обозначением документа на поставку.
№38 Маркировка на резисторах введена буквенно-цифровая.
Она содержит: 1) вид 2) номинальную мощность 3) номинальное сопротивление 4) допуск 5) дату изготовления
В зависимости от размеров маркируемых резисторов и вида механической документации могут применятся полные и сокращенные (кодированные) обозначения номинальных сопротивлений и допусков.
Полное обозначение : 215 Ом , 150 кОм, 2.2 МОм, 6.8 ГОм, 1 Том.
Кодированное обозначение: обозначение номинальных сопротивлений состоит из трех или четырех знаков включающих 2 цифры и букву или три цифры и букву. Буква кода в скобках из русского или латинского алфавита обозначает множитель, составляющий сопротивление и определяющий положение запятой десятичного знака. Полное допускаемое отклонение состоит из цифр; кодированное из букв.
На постоянных резисторах в соответствии с ГОСТ 17598-72 допускается цветовая
маркировка.
Для маркировки цветным кодом номинальное сопротивление в омах выражается 2 или
3 цифрами (в случае 3 цифр последняя не равна 0) и множителем 10" где п любое целое
от -2 до 9.
Маркировочные знаки сдвигают к одному из торцов резистора и располагают слева
направо в следующем порядке. ^
Первая полоса - первая цифра.
Вторая - вторая.
Третья - множитель. ^Номинальное сопротивление.
Четвертая - допуск.
Для резисторов с номинальным сопротивлеш ем, выраженных 3 цифрами, цветная маркировка состоит из 5 полос.
Первые 3 полосы - три цифры 4 и 5 множитель и допуск.
Если размеры резистора не позволяют разместить маркировку ближе к одному краю резистора, первую полосу делают в два раза шире других знаков.
4.3 Условные обозначения наборов резисторов.
Система условных обозначений наборов резисторов не планируется мировыми
стандартами.
Тонко пленочные наборы резисторов состоят из следующих элементов
Для наборов резисторов не отнесенных классу интегральных микросхем условное
обозначение может быть полным или сокращенным.
№37 Полное обозначение набора - состоит: 1) из сокращенного обозначения 2) варианта
конструктивного исполнения 3) значений основных параметров и характеристик
набора 4) климатического исполнения 5) обозначения допуска на поставку.
В состав основных параметров и характеристик наборов резистора входят: обозначение типовой схемы построения набора число резисторов или разрядов в наборе номинальное сопротивление и буквенное обозначение ед. измерений (Ом,кОм,мОМ)
допускается отклонение сопротивления в процентах и коэффициент деления отношения погрешность коэффициента отношения (деления) группа ТКС
Состав полного обозначения устанавливается документом на поставку. Если параметры и характеристики набора однозначно определяются допуском на поставку, то полное условное обозначение состоит из сокращенного обозначения и документа на поставку.
№39 4.4 Параметры резисторов
Рн - номинальная мощность , это наибольшая мощность, которую резистор может
рассеивать в заданных условиях в течении гарантированного срока службы при
сохранении параметров в установленных пределах.
Un - предельное рабочее напряжение, должно выбираться из условия
Un < ^Рп * Rn
Rn -номинальное сопротивление - электрическое сопротивление является исходным
для системы отклонений.
Допускаемое отклонение или допуск - это разница между номинальным и действительным сопротивлением, выраженная в процентах по отношению к номинальному сопротивлению. Rn и допуск стандартны.
Температурный коэффициент сопротивления(ТКС) - это величина, характеризующая относительное изменение сопротивления на один градус Кельвина или Цельсия. Чем меньше ТКС тем лучшей температурной стабильностью обладает резистор. Значение ТКС прецизионных резисторов лежит в пределах от единиц до ±100* 10~6 1/с а общего значения от десятков до ±2000* 10~6 1/с №41 Шумы резисторов
1) собственные - складываются из не токовых и токовых шумов. Их
возникновение связано шелковым движением свободных электронов и происхождением эл.токов. Они тем выше чем выше температура и напряжение. Высокий уровень шумов ограничивает чувствительность эл. схем и создает помехи при воспроизведении исходного сигнала. Измеряют действующим значением ЭДС в микровольтах на вольт положительного напряжения.
2) Шумы скольжения (вращения) присущи переменным резисторам. Они возникают в динамическом режиме при движении подвижного кончика по рассеиваемому элементу в виде напряжения помех. В приемных устройствах эти помехи приводят к различным шорохам и трескам. Уровень шумов перемещения значительно превышает уровень тепловых и токовых шумов. 4.5 Полупроводниковые нелинейные резисторы.
Это изделия электронной техники основное свойство которых, в отличии от линейных резисторов, заключается в способности уменьшить свое электрическое сопротивление под действием управляющих параметров: температуры, напряжения, магнитного поля и т.д.
К ним относятся терморезисторы и магниторезисторы. №42 Терморезисторы (термисторы) полупроводниковые резисторы с нелинейной вольтамперной характеристикой. Основное свойство которых заключается в способности значительно изменять свое электрическое сопротивление при изменении их температуры. Различают терморезисторы прямого и косвенного подогрева. Терморезисторы сопротивление которых изменяется при прохождении тока непосредственно через термочувствительный элемент и изменении окружающей среды, называется терморезисторами прямого подогрева. Если же сопротивление измеряется при прохождении тока через специальный подогреватель, расположенный в непосредственной близости от термочувствительно элемента, и изменении температуры окружающей среды то их называют терморезисторами косвенного подогрева. Сопротивление термочувствительного элемента при нагревании может либо уменьшиться (относительно ТКС ) либо увеличится (положительные ТКС позисторы)
№43 Варисторы - полупроводниковые резисторы с нелинейной ВАХ, основное свойство которых заключается в способности значительно изменять свое электрическое сопротивление при изменении подаваемого на него напряжения. ВАХ - симметрична. В отличии от терморезисторов, изменяющих сопротивление под влиянием нагрева, варисторы практически безинерционны, вслед за увеличением напряженности эл.поля у них сразу же уменьшается сопротивление.
4.6 Классификация и система условных обозначений терморезисторов и варисторов.
Терморезисторы классифицируют по характеру ТКС, способу защиты, конструкции
,наличию подогреваемого элемента и назначению.
В соответствии с действующим стандартом сокращенное условное обозначение
состоит из сочетания букв, обозначающих подкласс резисторов.
ТР - терморезисторы с отрицательным ТКС.
ТРИ с положительным ТКС. Цифра стоящая после дефиса означает порядковый номер
разработки конкретного типа.
Наряду с новыми встречаются терморезисторы прошлых лет разработки, в основу обозначений которых был положен состав полупроводникового материала, из которого изготовлен их термочувствительный элемент: ММТ - магнито - марганцовые
КМТ - кабальто - марганцевые Стабилизаторы напряжения обозначаются
ТП2/0.5;ТП2/2;ТП6/2 буквы ТП здесь обозначают терморезисторы прямого подогрева. Цифра в числителе означает номинальное значение напряжения в вольтах, в знаменателе среднюю силу рабочего тока в милиамепрах.
Измерители СВЧ мощности старших разработок обозначают Т8,Т9,ТШ -1 и ТШ - 2. Буква Ш здесь обозначает малую шумирующую область. Более поздние разработки обозначаются СТ-3-29 и СТ-32.
Терморезисторы косвенного подогрева старой разработки для систем регулирования с глубокой обратной связью обозначаются ТКП -20, ТКП -50 и ТКП - 350. Цифры указывают значение сопротивления в Омах при номинальной мощности рассеиваемой в подогретой обмотке. Позднее для этих целей были разработаны терморезисторы СТ1-21, СТЗ-21,СТ1-27,СТЗ-27. 4.7 Основные электрические параметры терморезисторов.
rh - номинальное сопротивление, обозначается на терморезисторе или указывается в нормативной документации. Измеренные при определенной температуре устанавливается по ряду Е6 ил Е12, редко используют другие ряды. Допуск составляют ±10; ±20; ±30%, но выпускают и более точные ±1%;±2; ±5%
Ртах - максимальная мощность рассеяния, это наибольшая мощность рассеяния, которую в течении срока службы (работы) может рассеивать терморезистор, не вызывая необратимых изменений параметров. При этом температура не должна превышать максимальную рабочую температуру.
Pmin - минимальная мощность рассеивания, при которой у терморезисторов, находящихся при температуре 20 градусов, сопротивление изменяется на 1%.
В - коэффициент температурной чувствительности определяет характер температурной зависимости конкретного типа терморезисторов. Зависит от физических свойств полупроводникового материала из которого выполнен термочувствительный элемент.
Температурный коэффициент сопротивления ТКС - Си _ характеризует
обратимое относительное изменение сопротивления при изменении температуры на 1
градус.
t - постоянная времени, характеризует токовую проницаемость ТР. Равна времени , в течении которого температура терморезистора изменяется в е раз (на 63%) при перенесении его из воздушной среды с температурой 0 градусов
в воздушную среду с температурой в 100 градусов. Конкретное значение меняется в пределах от долей секунды до нескольких минут. 4.8 Классификация и система условных обозначений варисторов. По характеру изменения сопротивления варисторы делят на постоянные и переменные. Наибольшее распространение получили цилиндрические и дисковые постоянные варисторы, защищенные от внешних воздействий эмалевым покрытием подобно постоянным переменным резисторам.
В соответствии с действующими стандартами сокращенное условное обозначение состоит из сочетания букв, обозначающих подкласс резисторов: ВР - варисторные постоянные. ВРП - варисторные переменные.
Цифра стоящая через дефис, означает порядковый номер разработки, конкретного типа. В полное условное обозначение входят :
классифицированное напряжение (ток)
буквенное обозначение единицы измерения этого
напряжения (тока)
варианта конструктивного исполнения(при
необходимости)
В полное условное обозначение входит классифицированное напряжение с допуском. 4.9 Основные электрические параметры варисторов.
Рн - номинальная мощность рассеяния (то же что и у терморезисторов) зависит от конструкции варистора и физических свойств материалов. Чем выше теплостойкость материалов тем выше параметр.
Икл - классифицированное напряжение (условный параметр ) показывающий значение постоянного напряжения, при котором через варистор проходит заданный классификационный ток. Для переменных варисторов этот параметр напряжение между выводами с неурегулированным сопротивлением допуска ±5; ±10; ±20% 1рл - классификационный ток - ток при котором определяется классификационное напряжение.
/? - коэффициент нелинейности характеризующий степень нелинейности ВАХ варистора: он равен отношению электрического сопротивления варистора постоянному току Re и его дифференциальному сопротивлению Кд в заданной точке
п Udi ВАХ В = —— ——— Idu для линейных резисторов это отношение равно 1, а для варисторов оно больше
о Rc единицы и лежит в пределах 3-30 или и — ——
Кд
Rc - статическое сопротивление в данной точке ВАХ
Кд - динамическое сопротивление в той же точке ВАХ.
Для оценки влияния температуры на ВАХ варистора используют следующие параметры.
Температурный коофициент тока TKI - относительное изменение тока, протекающего через варистор, при изменении температуры окружающей среды на 1 градус и неизменном приложенном к нему напряжению.
Температурный коофициент напряжения TKU - относительное изменение напряжения, приложенного к варистору, при изменении температуры на 1 градус и неизменном токе, протекающем через него.
Литература.
ГОСТ 22174 - 74 резисторы переменные проволочные, основные размеры. Справочник мод ряд И.И Четверникова и В.М Терехова М: «Радио и связь» 1991 ГОСТ 28608 - 90 резисторы постоянного напряжения для эл. аппаратов ОТУ ГОСТ 17598 - 72 маркировка резисторов ГОСТ 24013 - 80 резисторы постоянные, основные параметры ГОСТ 10318-80 резисторы переменные, основные параметры. ГОСТ 9664 - 74 доп. ряды ГОСТ 24239 -84 резисторы переменные, проволочные общие технические условия.
№46 5. Электрические соединения
Электрический соединитель - это электромеханическое устройство, предназначенное для механического соединения и разъединения вручную электрических цепей (проводов, кабелей, модулей, узлов, блоков) в различных видах аппаратуры при включенном источнике тока через соединитель.
5.1 Устройство соединителя.
Основными деталями (узлами) электрических соединителей являющихся контактами детали, и зажимные элементы. Соединители выполненные с учетом дополнительных преобразований (герметичность, водонепроницаемость, пылезащенность и т.д ), снабжены дополнительными защитными и другими элементами.
Изоляторы - предназначены для создания электрической изоляции между контактами и между колпаками и электрическим корпусом в заданных условиях работы. Изоляторы служат так же для заражения и фиксации контактов и передачи механических сил контактам при сочленении и расчленении вилок и розеток соединителей.
Корпус - соединителя обеспечивает прочною и однозначную установку изолятора, защиты контактов и изоляторов от повреждений, крепления кабеля к соединителю и всего соединителя к аппаратуре, взаимную ориентацию отдельных частей соединителя и их фиксацию в сочленном положении. В цилиндрических соединителях для крепления изолятора в корпусе применяют пружинные кольца, в прямоугольных виниловые зажимы. Для сочленения и расчленения вилки с розетками цилиндрических соединителей применяются соединительные гайки, которые одновременно служат для фиксации соединителя в сочленённом состоянии. Для выполнения той же функции в прямоугольных и комбинированных соединителях применяются специальные замочные устройства.
Контактная пара - является основным функциональным элементом соединителя и как правило состоит из гнезда и штыря. Электрические соединители в сочленном состоянии осуществляется соприкосновение поверхностей штыря и гнезда при определенном касании создаваемой упругим элементом, которым может быть как штырь так и гнездо.
№45 5.2 Классификация, условные обозначения.
По виду соединяемых цепей все электрические соединители ручного управления подразделяются на низкочастотные (НЧ) напряжения до 1.5 кВ, радиочастотные (РЧ) напряжением выше 1.5 кВ и комбинированные.
НЧ электрический соединитель предназначен для работы в электрических цепях переменного и импульсного токов с частой до 3 МГЦ с рабочей длительностью сигнальных фронтов импульса до 0.1 не.
Радиочастотный электрический соединитель предназначен для соединения и разъединения радиочастотных сигналов с волновым сопротивлением 50 Ом или 75 Ом.
Комбинированный электрический соединитель предназначен для одновременного соединения и разъединения низкочастотных , радиочатстных, и импульсных цепей.
По конструктивным особенностям и форме изолятора соединители подразделяются на цилиндрические и прямоугольные.
По способу сочленения частей соединителя и фиксации сочлененного положения цилиндрическим соединителем подразделяются бастонежное, врубное, резьбовое и самозапирающееся.
Прямоугольные соединители можно подразделить по способу монтажа в аппаратуре. По этим признакам они подразделяются на приборные и для печатного монтажа и для печатно - объемного монтажа.
Радиочастотные соединители по виду сочленения внешнего контакта подразделяются на соединители с резьбовым, бастонежное, врубное.
По конструктивному исполнению РЧ - соединители подразделяются на приборные, кабельные, переходники, коаксикально - полосковые переходы, тройники и четверики.
Выпускаемые электрические соединители имеют различное обозначение в связи с тем, что определенная система обозначений была введена в 1977г. ГОСТ 17468 - 76. До внедрения указанного стандарта обозначение производилось в соответствии с общими механическими условиями на группы соединителей.
Согласно ГОСТ 110634 -89 условные обозначения НЧ и комбинированных соединителей состоят из буквенных и цифровых элементов.
№48 5.3 Маркировка.
Маркировка соединителей производится на каждой его отвесной части. Должны быть
отчетливо указаны :
1) товарный знак предприятия изготовителя.
2) Условное обозначение соединителя (вилки и розетки)
3) Месяц и две последние цифры года изготовления.
Обозначение климатического исполнения маркируют в одной строке в составе условного обозначения через дефис.
5.4 Основные параметры электрических соединителей.
Параметры электрических соединителей делятся на электрические и механические.
Основные электрические параметры:
1) сопротивление контактов. Ом
2} емкость между контактами. пФ
3] сопротивление изоляции. МОм
4} рабочий ток по одиночным контактам . А
5} максимально допустимый кратковременный ток по контактам не более 5 минут.
6} Минимальное рабочее напряжение и ток.
7} Максимальный рабочий ток на соединителе. А Основные механические параметры:
1) усилие расчленения
2} вибрация
3} ударные нагрузки А также допускаются параметры падения.
- Наработка в часах
- Сохраняемость в годах
Монтаж и установка эл. соединителей на практических занятиях.
При установке цилиндрических соединителей обращать внимание на то повернуты ли изоляторы в корпусе, число контактов и их размеры.
Литература.
Справочник Лярский В.Ф , Мурадян О.Б электрические соединители 1988. ГОСТ 28752-90 соединители до частоты 3 МГЦ часть 9 цилиндрические соединители для РЭА и связанной с ними акустической аппаратуры. ОНЦ -ВГ- 2 -3 /16 - В ГОСТ 28752-90 ОНЦ-ВГ-4-5/16-В ОНЦ-ВН-1-2-16В
ГОСТ 17468-76 (нов ред 1980) условные обозначения электрических соединителей.
Классификация соединителей.
№55 6. Трансформаторы и дроссели.
Трансофматором называют электромагнитное устройство для преобразования основных параметров электрической энергии в цепях переменного тока. Дроссели бывают высокочастотные и низкочастотные . Дросселем называют устройство, которое служит для уменьшения пульсации, получающейся после выпрямления переменного тока и применяется в качестве фильтров и выпрямителей. ВЧ/дроссели - это устройства предназначенное для того, чтобы уменьшить ток высокой частоты, проходящий в какую либо цепь, сохранив возможность прохождения тока низкой частоты или постоянного тока. 6.1 Классификация трансформаторов.
Трансформаторы классифицируются по его мощности, силе тока, рабочей частоте,
напряжению, режиму работы, предназначению и расположению в схеме.
По напряжению трансформаторы делятся на низко и высоковольтные. Рабочее
напряжение, характеризует величину, на которую должна рассчитана изоляция какой
либо одной, нескольких или всех обмоток трансформатора. К высоковольтным
относятся трансформаторы у которых рабочее напряжение в любой обмотке не
превышает 1000 - 1500В.
Такие трансформаторы делят на 2 типа:
1) имеет высокое номинальное напряжение.(свыше 1500В) и надежную изоляцию между отдельными обмотками трансформатора или между каждой обмоткой и корпусом, а так же надежную слоевую изоляцию в высоковольтных обмотках.
2) Имеет невысокое рабочее напряжение в обмотках, но в силу схемных особенностей высокие напряжения существуют между обмотками или между какой то обмоткой или корпусом. В этом случае трансф. считается высоковольтным т.к требуется выполнение высоковольтной изоляции между обмоткой и корпусом. Однако в этом случае применяется низковольтная.
6.2 Область применения трансформаторов.
Силовые трансформаторы служат для получения напряжений питающих выпрямители моторы и других нагрузок (около 70% всех приборов)
Низкочастотные трансформаторы применяются в качестве согласующего элемента между источником сигнала и входом усилителя, между двумя усилителями или между усилителем и нагрузкой.
Особую группу составляют импульсные трансформаторы, которые используются для трансформации или формирования импульсов малой длительности. Они применяются в импульсной технике, гидролокации, в схемах ультразвуковых приборов и установок. В импульсном режиме их мощность достигает больших значений. Дроссели применяют в фильтрах питания (сглаживающие дроссели) в фильтрах выпрямителей, в высокочастотных фильтрах, в различных избирательных цепях, в различных стабилизаторах и регуляторах.
6.3 Элементы конструкций трансформаторов и дросселей. Несмотря на различия функций силовых трансформаторов и низкочастотных, основные физические процессы происходящие в них одни и те же. Поэтому трансформаторы разного схемного назначения имеют однотипную конструкцию : любой трансформатор состоит из сердечника изготовленного из магнитного материала, на котором размещена катушка с обмотками , а так же элементов, служащих для скрепления частей сердечника и закрепления трансформатора. 6.3.1 Магнитопроводы.
Для трансформаторов и дросселей применяют три шипа магнитопроводов: стержневой, броневой т кольцевой.
При использовании броневого магнитопровода все обмотки трансф. размещают на одной катушке, которую надевают на средний стержень магнитопровода.
При использовании стержневого на 2 его стержнях расположены 2 катушки.
В маломощных силовых и низкочастотных трансф. используется броневой сердечник, т.к применение одной катушки упрощает конструкцию и позволяет получить максимальный коофициент усиления , заполнена она медью.
Стержневую конструкцию используют для трансф. средней и большой мощности : наличие двух катушек увеличивает теплопередачи и улучшает тепловой режим обмоток.
Преимуществом стержневой системы конструкции является слабое внешнее магнитное поле, т.к поля от этих катушек направлены навстречу друг - другу. Наименьшее внешнее поле получается при использовании в трансф. кольцевых магнитопроводов. Но они используются редко т.к низка производительность при поломке магнитопровода.
По конструкции броневые и стержневые магнитопроводы подразделяются на собранные из пленочных пластин и пленочные.
Ленточный магнитопровод можно получить наливкой и обмоткой полосы трансформаторной системы. После разрезки получают С -образные сердечники.
Для получения мин. намагниченного зазора в магнитопроводе торцы сердечников после установки в катушку заливают пастой содержащий ферромагнитный материал. Если зазор необходим то в месте слепка двух сердечников устанавливают накладки из бумаги или картона необходимой толщины. Ленточная конструкция сердечников позволяет механизировать процесс изготовления.
При использовании некоммутируемых сталей применение ленточных сердечников позволяет сохранить размеры и массу трансформаторов. Это происходит потому, что в магнитных силовых линий проходит перпендикулярно по направлению потока. При этом можно иметь достаточно большие размеры. В ленточных сердечниках линии расположения поля находятся по всей длине магнитопровода.
К основным параметрам сердечника относятся : средняя длинна магнитной силовой линии 1с, активная площадь поперечного сечения магнитопровода Sc, площадь окна So, и вес магнитопровода Gc.
Площадь поперечного сечения
Sc = kc * 2ab где kc - коофициент заполнения , учитывающий, что часть площади поперечного сечения магнитопровода занял оксид металла и другие намагниченные материалы.
Кс - зависит от толщины материала и лежит в пределах 0.85 <kc< 0.95
Трансформаторы.
ГОСТ 17596 - 72 - трансформаторы согласования, низкочастотные мощностью до 25
Вт.
№56 Основные параметры:
Термины и определения.
Номинальная мощность - расчетная суммарная мощность вторичных обмоток при номинальных напряжениях и сопротивлениях нагрузки в режиме согласования.
Номинальное сопротивление нагрузки - сопротивление на которое рассчитан трансформатор.
Коофициент трансформации отношение числа витков вторичной обмотки к числу витков первичной или напряжение на вторичной обмотке к напряжению на первичной обмотке. В режиме холостого хода будет учтено падение напряжения на трансформаторе.
