Преобразование ER – диаграммы в схему базы данных

На этапе логического проектирования разрабатывается логическая структур БД, соответствующая логической модели ПО. Решение этой задачи, существенно зависит от модели данных, поддерживаемой выбранной СУБД.

БД создаётся на основании схемы базы данных инфологическую модель данных, построенную в виде ER–диаграммы, следует преобразовать в схему БД. Преобразование ER–диаграммы в схему БД выполняется путем сопоставления каждой сущности и каждой связи, имеющей атрибуты, отношения (таблицы БД), рисунок 2

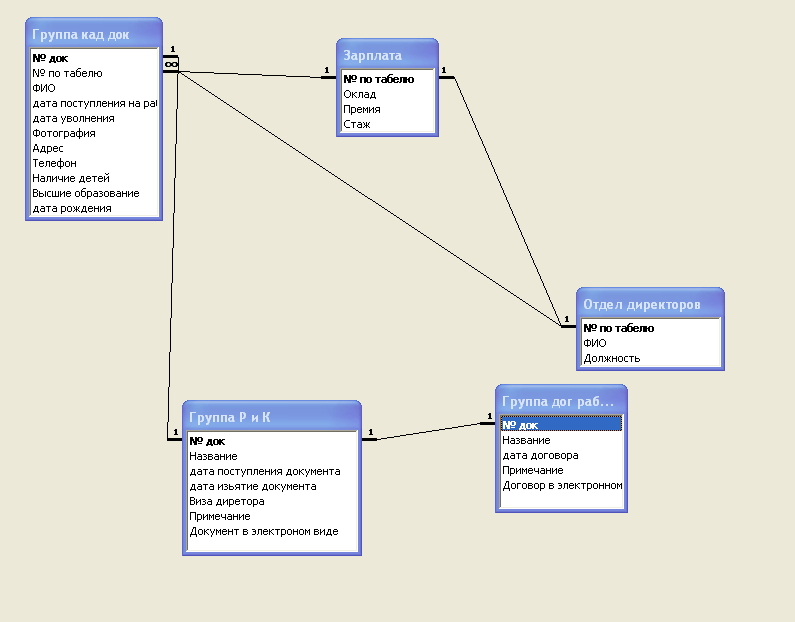

Рисунок 2- Схема данных

Организационная структура Балаковского межрайонного узла электросвязи Саратовского филиала ОАО «ВолгаТелеком».

В базе данных «Руководящий отдел узла связи Саратовского филиала ОАО «ВолгаТелеком»» хранится информация обо всех документах узла электросвязи, а также бухгалтерский учет зарплаты и личные дела сотрудников. Информация используется руководством, бухгалтерией и юристами.

С помощью указанных пользователей выделены следующие объекты и характеристики базы:

1.Штат при руководстве содержит информацию о должностях занимаемых при руководстве и ФИО сотрудника;

2.Бухгалтерия предназначена для начисления зарплаты сотрудникам узла электросвязи.

3.Группа кадрового документооборота содержит полную информацию о сотруднике( это как бы личное дело только в электронном виде)

4.Группа регистрации контроля документов хранится информация о всех операциях проводимых с документами.

5.Группа договорной и претезионно - исковой информации - в этой группе хранятся различная юридическая документация.

Анализ объектов позволяет выделить:

• Стержни - Штат при руководстве, Группа кадрового документооборота

• Ассоциации – Бухгалтерия, Группа регистрации контроля документов

• Обозначение- Группа договорной и претезионно - исковой информации

ER- диаграмма модели показана на рисунке 1.

Группа договорной и претезионно - исковой работы

Штат при руководстве

Бухгалтерия

Группа кадрового документооборота

Группа регистрации и контроля документов

Средства Формализованного описания информации.

Исходные данные: на предприятии имеется различные виды юридической и бухгалтерской документации.

1.Выделим уровни аналитики:

По коду юридических документов выделим следующие признаки, по которым группируется информация:

• Пос. - Поставщики;

• Пок. – Покупатели;

По коду унифицированных бухгалтерских документов выделим следующие формы:

• Личное дело;

• Зарплата;

2.Выбор системы кодирования.

Юридические документы -Для оставления классификатора выберем серийную систему кодирования, так как множество объектов классифицируется по одному признаку.

Бухгалтерские документы- Для оставления классификатора выберем разрядную систему кодирования, так как количество выделенных признаков и число позиций в каждом признаке позволит получить многозначный код.

3.Разработка таблицы признаков и их кодовых обозначений.

Юридические документы;

Код	Наименование
1	Поставщики
2	Покупатели

Бухгалтерские документы

Признак	Код
1)Личное дело
Личная карточка сотрудника	Т-2
Приказ о приеме на работу	Т-1а
Приказ о увольнении	Т-2а
2)Получение зарплаты
Расходный кассовый ордер
Приходный кассовый ордер
Расчетная ведомость
