Методические указания к выполнению курсовой работы

по курсу «Математическое моделирование элементов систем управления»

Задание 1. Построение и исследование математической модели электрической схемы, являющейся эквивалентной схемой объекта управления.

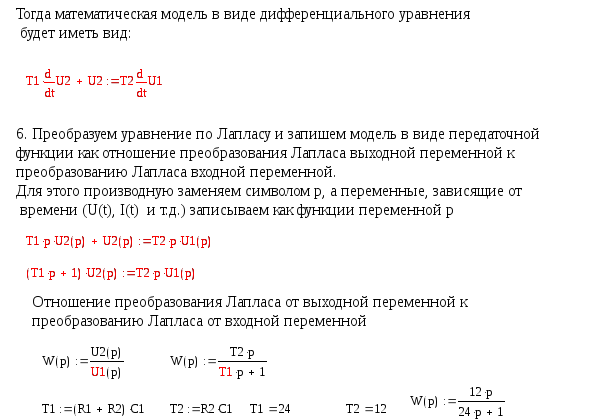

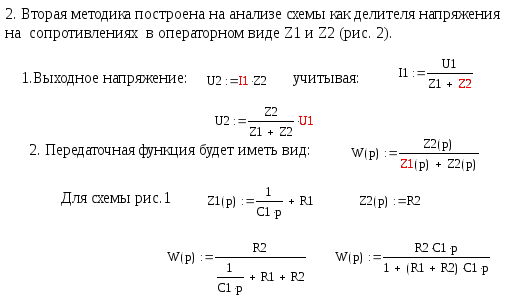

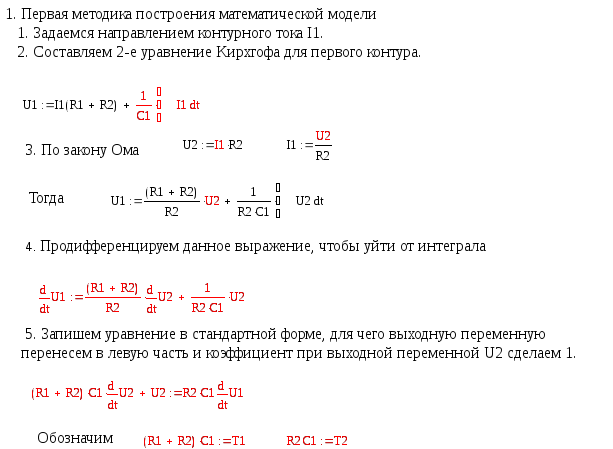

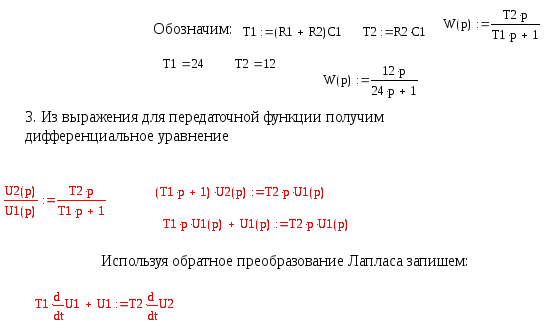

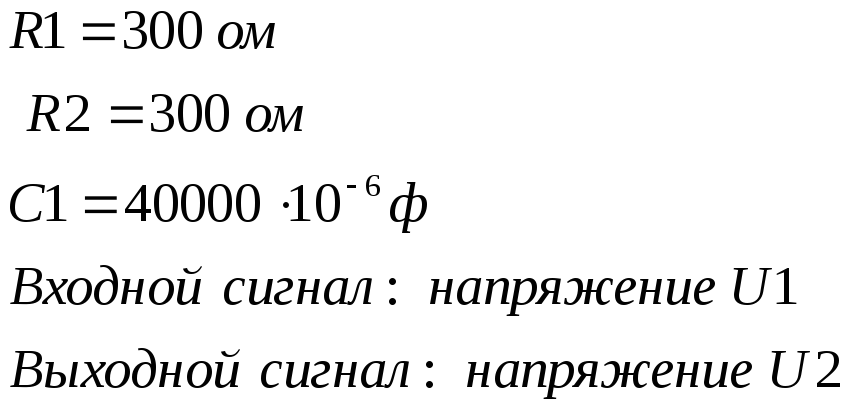

Пример 1. Электрическая схема приведена на рис. 1

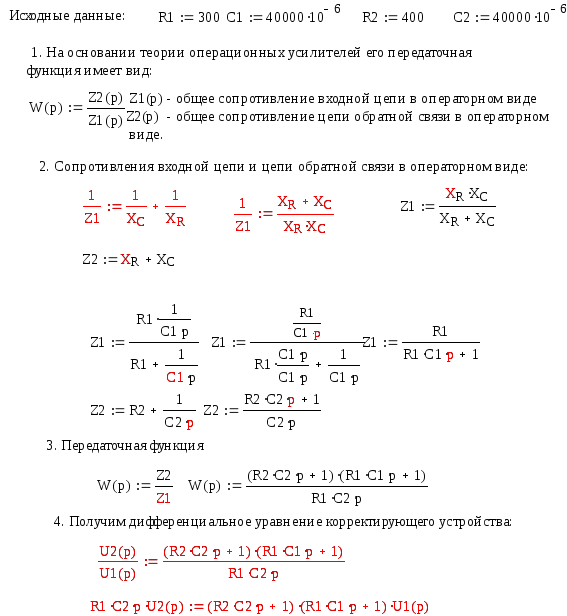

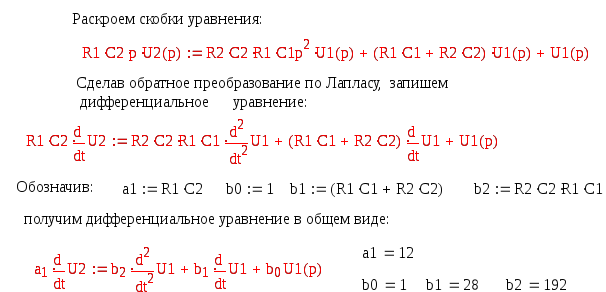

Пример 2. Построение математической модели корректирующего устройства, реализованного на операционном усилителе (рис. 3).
