ЛАБОРАТОРНАЯ РАБОТА

Расчет механических характеристик реле

Выполнил:

студент 4-его курса

гр. УИТ-42

Есипов С.В.

принял:

Рогова М.В.

г. Балаково 2006 г.

Рассчитаем механическую характеристику реле типа РЭС34.

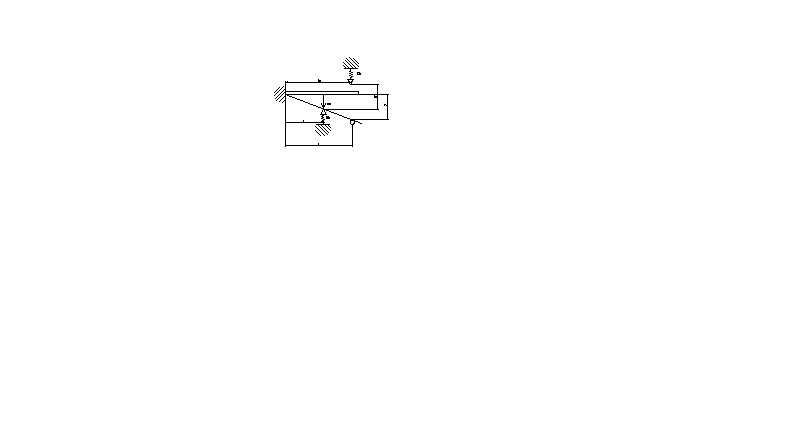

Рисунок 1 – Конструктивный вариант контактного узла реле

Контактные пружины из бериллиевой бронзы E=1.3·10⁵ Н/мм². Конструктивные параметры контактного узла реле РЭС34: начальное контактное нажатие на размыкающем контакте F₀=0.13Н, раствор контактов (зазор между контактами) δ_к=0,14мм. Толщина контактных пружин h=0,5мм, ширина подвижной переключающей пружины b=1,5мм, ширина пружины неподвижных контактов b_Н=1,45мм, расстояние от места крепления переключающей пружины до толкателя якоря L=10,5мм, мо же соответственно до размыкающего контакта L₁=8.4мм, рабочая длина пружин неподвижных контактов l_Н=2мм, расстояния от толкателя якоря l_Т=6мм, от центра полюса сердечника l_я=4,1мм, начальное усилие возвратной пружины F_ВО=0,1Н, до места приложения F_В – l_В=2,1мм. Модуль упругости материала возвратной пружины E=1,85·10⁵, длина возвратной пружины l=6.5мм, ширина возвратной пружины l_B=0.45мм.

1. Определим жесткость переключающей пружины и неподвижных контактов и коэффициентов k и k₁.

2. Определим значение усилий и перемещений якоря.

3. Определяем усилия на якоря относительно центра полюсов сердечника и перемещения якоря по линии центра полюса. Уменьшаем жесткости пружин, принимая значения, указанные справа

4. Рабочий ход якоря, соответствующий критической точке

5. Определяем механическую характеристику возвратной пружины якоря

F_ВП=F_ВО+ΔF_ВП= F_ВО+Сy, где С – жесткость возвратной пружины,

Свободный ход якоря по линии центра полюса:

Ход якоря:

Определяем перемещение возвратной пружины в месте приложения ее усилия к якорю:

Усилие возвратной пружины, отнесенное к центру:

Принимаем

Построим механическую характеристику:

Сила в критической точке на графике:
