БАЛАКОВСКИЙ ИНСТИТУТ ТЕХНИКИ ТЕХНОЛОГИИ И УПРАВЛЕНИЯ ФАКУЛЬТЕТ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ КАФЕДРА УПРАВЛЕНИЕ И ИНФОРМАТИКА В ТЕХНИЧЕСКИХ СИСТЕМАХ ПРАКТИЧЕСКАЯ РАБОТА №1 Расчет параметров золотника. Выполнил: ст. гр. УИТ-53 Головачев Ю.В. Принял: Тудвасева Г.В. «____»___________2004г. 2004

Расчет параметров золотника.

Исходные данные:

Расход через золотник при отсутствии нагрузки Q₀ = 2,910 ^-4 м³/с;

при нагрузке Q_д = 1,910 ^-4 м³/с

Нагрузка р_д = р_н – 6,5 Мпа;

Давление нагнетания р_н =25 МПа;

Давление в сливной магистрали р_сл =0,5 МПа;

Расход утечки Q_ут = 910 ^-5 м³/с;

Рабочая жидкость масло TEBOIL POWER SAE 10W-30 =877 кг/куб.м при 20С.

Порядок расчета:

1. Определяем гидравлическую проводимость управляемого дросселя при максимальном смещении золотника:

,

где

2. Площадь дросселирующего окна при максимальном смещении золотника:

3. Расход золотника при максимальной нагрузке:

4. Диаметр золотника:

5. Максимальный ход золотника должен быть достаточно малым, чтобы обеспечить быстродействие системы:

6. Длина рабочего окна в плоскости перпендикулярной оси золотника:

7. Ширина рабочего окна по оси золотника:

8. Ширина шеек золотника:

, где h₃ ширина центрального пояска золотника.

9. Максимальная мощность на входе в золотник:

10. Максимальная мощность на выходе:

11. КПД

Построим статическую характеристику по формуле:

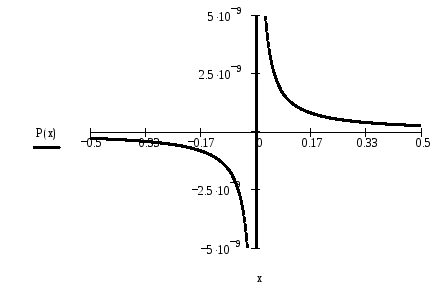

Построим силовую характеристику:
