Исходные данные:
-
Материал контактной пружины Е=1,26•105
Н/мм² -
начальное контактное нажатие F0=0,13 Н
-
Раствор контактов δк=0,13 мм
-
Толщина контактной пружины h=0,3 мм
-
Ширина переключающей пружины b=2,0 мм
-
Ширина пружины неподвижного контакта bн=1,2 мм
-
Расстояние от места крепления переключающей пружины:
-
до толкателя якоря L=10,15 мм
-
до размыкания контактов l=7,6 мм
-
до замыкания контактов L1=8,6 мм
Длина пружины неподвижного контакта lн=2,5 мм
-
от толкателя якоря lт=6,8 мм
-
от центра полюса сердечника lя=4,3 мм
-
Начальное усилие возвратной пружины Fво=0,1 мм
-
Расстояние до места приложения силы Fo, lв=2,3 мм
-
Материал возвратной пружины Ев=1,42•105
Н/мм² -
Длина возвратной пружины l=5,0 мм
-
Ширина возвратной пружины bв=1,6 мм
-
Толщина возвратной пружины hв=0,2 мм
-
Контактный узел №2
-
Форма пружины прямолинейная

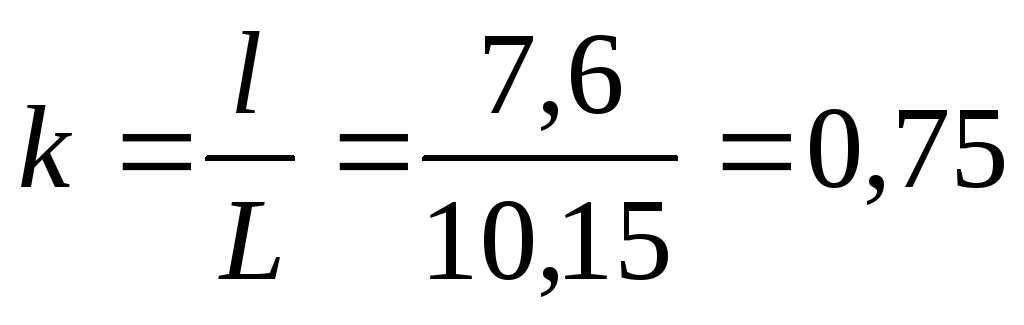

Определяем жесткости переключающей пружины и неподвижных контактов, и коэффициенты k и k1:
[Н/мм²]
[Н/мм²]

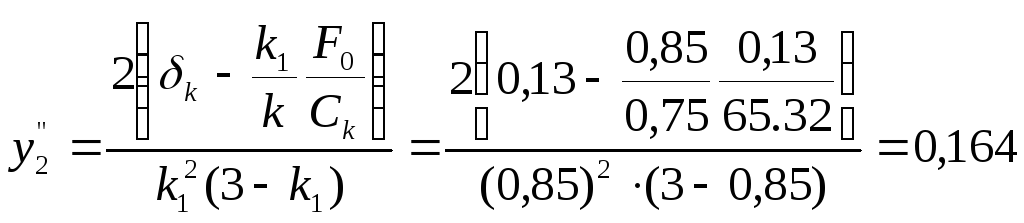

Определяем значения усилий и перемещений толкателя якоря:
[Н]
[мм]
[Н]
[мм]
[Н]
[мм]
Пересчитаем полученные значения усилий и перемещений относительно якоря:
[Н]
[мм]
[Н]
[мм]
[Н]
[мм]
Найдем усилие возвратной пружины:
[мм]
[мм]
[мм]
[Н]
[Н]
Найдем рабочий ход якоря, соответствующий критической точке на механической характеристике:
[мм]
