2.3. Расчет электрической сети освещения.

Электрический расчет осветительной проводки имеет определение номинальных токов аппаратов защиты на групповых щитках и вводном устройстве, а также сечений проводов.

Сечение токопроводящих жил проводов и кабелей должно определятся расчетом, исходя из характера и величины нагрузки, и в соответствии с действующими техническими правилами и нормами.

Токоведущие жилы проводов осветительных сетей выбираются такого сечения, чтобы обеспечивались следующие требования:

- достаточная механическая прочность;

- протекание тока нагрузки не должно вызывать чрезмерный нагрев проводника сверх допустимых температур;

- уровень напряжения у источников света должно быть в допустимых пределах.

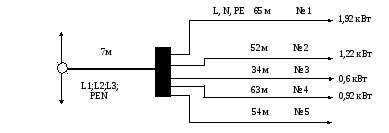

2.3.1. Разобьем осветительную нагрузку по группам и произведём расчёт мощностей.

1 группа: светильники – 24шт 2х40.

2 группа: розетки – 12 шт., светильники – 2 шт. 2х40

3 группа: светильники – 5 шт. 2х40 и 2х100

4 группа: розетки – 6 шт., светильники – 4 шт. 1х40

5 группа: розетки – 1 шт., светильники – 10 шт. 2х40, светильники – 3 шт. 1х60

2.3.2. Определим Р_уст и Р_расч для каждой группы.

Группа №1 Р_уст = 1,92 кВт => Р_расч = 1,92*1 = 1,92 кВт;

Группа №2 Р_уст = 1,36 кВт => Р_расч = 1,36*0,9 = 1,22 кВт;

Группа №3 Р_уст = 0,6 кВт => Р_расч = 0,6*1 = 0,6 кВт;

Группа №4 Р_уст = 0,92 кВт => Р_расч = 0,92*1 = 0,92 кВт;

Группа №5 Р_уст = 1,12 кВт => Р_расч = 1,12*1 = 1,12 кВт;

1,12 кВт

2.3.3. Найдём расчётную токовую нагрузку:

Группа №1

Группа №2

Группа №3

Группа №4

Группа №5

2.3.4. Для каждой группы приёмников выбираем кабель КГ с I_д = 23А (предварительно) cos = 0.9

Проверим сечение проводников по потере напряжения для групповых сетей ∆U = 2,5%

, где l₁ = 65м, l₂ = 52м, l₃ = 34м, l₄ = 63м, l₅ = 54м, тогда

S₁ = 4,2 мм², S₂ = 2,1 мм², S₃ = 0,7 мм², S₄ = 1,9 мм², S₅ = 2 мм².

Для каждой группы выбираем большее стандартное ближайшее сечение:

S₁ = 6 мм², S₂ = 2,5 мм², S₃ = 1,5 мм², S₄ = 2,5 мм², S₅ = 2,5 мм².

Найдем фактическую потерю напряжения на каждой группе:

Каждое из найденных потерь напряжения в каждой группе соответствует требованиям, т.е.

∆U < ∆U_д.

Окончательно принимаем кабель для каждой из групп потребителей:

Группа №1: КГ 3х6 мм² (L, N, PE).

Группа №2: КГ 3х2,5 мм² (L, N, PE).

Группа №3: КГ 3х1,5 мм² (L, N, PE).

Группа №4: КГ 3х2,5 мм² (L, N, PE).

Группа №5: КГ 3х2,5 мм² (L, N, PE).

Питание группы №1 производится от фазы А.

Питание группы №№2,3 производится от фазы В.

Питание группы №№4,5 производится от фазы С.

Найдём расчётную токовую нагрузку фаз В и С:

Для питающей линии на входе выбираем СИП – 2А 4х16

4. Защита осветительных сетей.

Согласно ПУЭ все осветительные сети должны быть защищены от токов коротких замыканий. Сети в помещениях, выполненных открыто проводниками с горючей изоляцией или наружной оболочкой, должны защищаться от перегрузки. Сети внутри жилых и общественных зданий, в служебно-бытовых помещениях предприятий, во взрыво- и пожароопасных зонах также защищаются от перегрузки. Защита может выполняться автоматами или плавкими предохранителями. В групповых сетях, как правило, применяют только автоматы с тепловыми расцепителями, а в питающих сетях – с комбинированными.

2.4.1.Для защиты питающей осветительной установки на входе устанавливаем автомат

серии ВА – 6026 – 34 – 25А/3П на DIN – рейку. (Для обеспечения селективности автомат выбрали на 25А).

Ввод в заданное помещение производится от воздушной линии 0,4 кВ, поэтому следует обратить внимание на необходимость установки ограничителей перенапряжений (ОПН). Для этого на каждую входящую фазу устанавливаем ОПН типа ДПН – 260 с током срабатывания 30мА, однополюсный на 260В, DIN – модуль. А для защиты ОПН устанавливаем автомат типа:

ВА60 – 26 – 14 – 1П с током срабатывания 16А на DIN – рейку.

Кроме того, необходимо установить счётчик учёта электроэнергии. Для этих целей выбираем счётчик индуктивный, однотарифный, 3 фазы, 380В типа: МЭТЗ СА4 – И672М 10 – 20А/3ф.

2.4.2. Для каждой из групп осветительной установки также необходимо установить защитные аппараты.

Для защиты группы №1 устанавливаем автомат ВА60 – 26 – 14 – 1П с током срабатывания 16А (I_расч = 9,7А) на DIN – рейку.

Для защиты группы №2, питающей розеточную сеть, необходимо установить устройство защитного отключения. Для этих целей устанавливаем УЗО типа: УЗО 22 – 16 – 2 – 030Е, на16А, 30мА на DIN – рейку.

Для защиты группы №3 устанавливаем автомат ВА60 – 26 – 14 – 1П с током срабатывания 6,3 А, (I_расч = 3,0 А) на DIN – рейку.

Для защиты группы №4, питающей розеточную и осветительную сеть, также необходимо установить устройство защитного отключения. Для этих целей устанавливаем УЗО типа:

УЗО 22 – 16 – 2 – 030Е, на16А, 30мА на DIN – рейку.

Для защиты группы №5 устанавливаем автомат ВА60 – 26 – 14 – 1П с током срабатывания 6,3 А (I_расч = 5,7А) на DIN – рейку.

Для компактного размещения выбранных аппаратов, и с целью эстетического восприятия, выбираем электрический распределительный щиток, настенный, с 8 модулями, 1 секцией, пылезащищённый IР40, пластик, прозрачная дверца типа: GW40043 [Italy - GEWISS], производитель – Италия. Р_расч. = 5,78 кВт, I_расч = 10,3 А.
