Висновок (для варіанту «Приклад»)

На рисунку 1.1 зображені S-подібна крива і зв'язок S-подібної кривої з питомими матеріалоємністю, трудомісткістю і собівартістю технічної системи для варіанта Пр. На графіках видно, що на початку бурхливого розвитку технічної системи (кр. В) значення питомих матеріалоємності, трудомісткості і собівартості дорівнюють одиниці і по мірі розвитку технічної системи значення питомих матеріалоємності, трудомісткості і собівартості зменшуються, причому значення питомої матеріалоємності зменшуються найбільше і до кінця життєвого циклу даної технічної системи має значення 0,28, питомої трудомісткості – 0,44, а питомої собівартості - 0,64.

Практична робота 2

Визначення характеристик винахідницької діяльності

Ціль: закріплення лекційного і навчального матеріалу, що стосується характеристик винахідницької діяльності.

1 Зв'язок винахідницької діяльності з розвитком технічних систем

Винахідник Альтшуллер Г.С. звернув увагу на деякі статистичні закономірності, що пов'язують S-подібну криву з рівнем винаходів, їхньою кількістю і величиною отримуємого прибутку на різних етапах розвитку технічних систем. Ці закономірності в графічній формі представлені на рисунку 2.1.

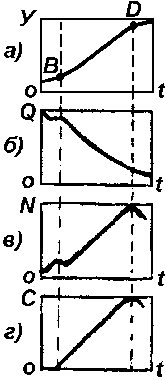

Рисунок 2.1 – Зв’язок S-подібної кривої з характеристиками винахідницької діяльності

Коли виникає ідея нової технічної системи, то це характеризується самим високим рівнем винаходу (рис. 2.1, а; б). За цим першим винаходом виникають менш значні винаходи, що стосуються удосконалення цієї технічної системи.

В міру освоєння нової технічної системи рівень наступних винаходів неухильно падає, трохи піднімаючись лише при переході до масового випуску даної технічної системи (крапка В на S-подібній кривій).

Кількість винаходів навпаки має тенденцію до зростання (рис. 2.1, в). При цьому спостерігається два піки на кривій. Перший пік збігається за часом із крапкою В на S-подібній кривій, другий пік - із крапкою D, коли технічна система цілком вичерпує можливості фізичного принципу, що лежить у її основі. Наявність другого піка можна пояснити прагненням «вичавити» з технічної системи все можливе. Оскільки до часу t_D технічна система вже добре вивчена й освоєна багатьма фахівцями, то і кількість винаходів виходить значною.

Прибуток від нової технічної системи в початковий період (від t₀ до t_В) негативний, тому що мають місце тільки витрати (рис. 2.1, г). Прибуток з'являється після початку масового випуску нової технічної системи, він інтенсивно росте в міру удосконалювання технічної системи і починає сповільнюватися в міру вичерпання фізичного принципу, закладеного в неї.

2 Розрахунки характеристик винахідницької діяльності

Усі характеристики винахідницької діяльності мають подібну методику визначення. Необхідно знати граничні значення параметрів (рівня винаходу Q, кількість винаходів N і прибутку C), а також час t_В і t_D. Використовуючи ці значення, визначають характерні константи експонент.

Після цього проводяться розрахунки по апроксимуючим формулам і будуються графіки Q=f₁(t), N=f₂(t) і C=f₃(t).
