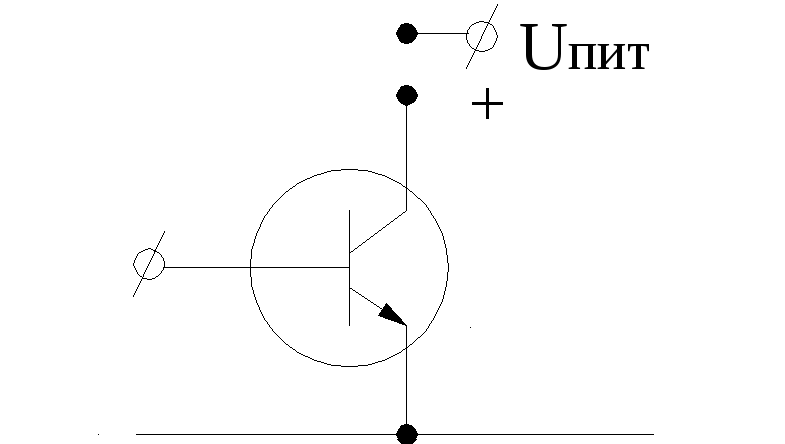

14. Включение тр-ра по схеме с оэ.

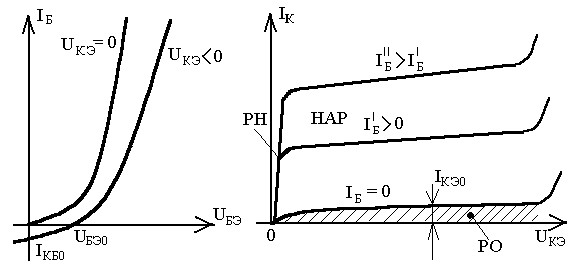

Семейство входных характеристик схемы с ОЭ представля­ет собой зависимости I_Б = f(U_БЭ), причем параметром является на­пряжение U_КЭ (рисунок 3.6,а). Для p-n-p транзистора отрицательное напряжение U_БЭ (U_БЭ < 0) означает прямое включение эмиттерного перехода, так как U_ЭБ = -U_БЭ > 0. Если при этом U_КЭ = 0 (потенциалы коллектора и эмиттера одинаковы), то и коллекторный переход бу­дет включен в прямом направлении: U_КБ = U_КЭ + U_ЭБ = U_ЭБ > 0. Поэто­му входная характеристика при U_КЭ = 0 будет соответствовать ре­жиму насыщения (РН), а ток базы равным сумме базовых токов из-за одновременной инжекции дырок из эмиттера и коллектора. Этот ток, естественно, увеличивается с ростом прямого напряже­ния U_ЭБ, так как оно приводит к усилению инжекции в обоих перехо­дах (U_КБ = U_ЭБ) и соответствующему возрастанию потерь на реком­бинацию, определяющих базовый ток.

Вторая характеристика на рисунке 3.6,а (U_КЭ 0) относится к нормальному активному режиму, для получения которого напряжение U_КЭ долж­но быть в p-n-p транзисторе отрицательным и по модулю превы­шать напряжение U_ЭБ. В этом случае (U_КБ = U_КЭ + U_ЭБ = U_КЭ - U_БЭ < 0. Формально ход входной характеристики в НАР можно объяснить с помощью выражения (3.14) или (3.17): I_Б =(1 - )I_Э - I_КБО. При малом напряжении U_БЭ инжекция носителей практически от­сутствует (I_Э = 0) и ток I_Б = -I_КБО, т.е. отрицателен. Увеличение пря­мого напряжения на эмиттерном переходе U_ЭБ = -U_БЭ вызывает рост I_Э и величины (1 - ) I_Э. Когда (1 - ) I_Э = I_КБО, ток I_Б = 0. При дальнейшем роете U_БЭ (1 - ) I_Э > I_КБО и I_Б меняет направление и становится положительным (I_Б > 0) и сильно зависящим от напря­жения перехода.

Влияние U_КЭ на I_Б в НАР можно объяснить тем, что рост |U_КЭ| означает рост |U_КБ| и, следовательно, уменьшение ширины базо­вой области (эффект Эрли). Последнее будет сопровождаться снижением потерь на рекомбинацию, т.е. уменьшением тока базы (смещение характеристики незначительно вниз).

Семейство выходных характеристик схемы с ОЭ предста­вляет собой зависимости I_К = f(U_КЭ) при заданном параметре I_Б (рисунок 3.6,б). Крутые начальные участки характеристик относятся к режиму насыщения, а участки с малым наклоном - к нормальному актив­ному режиму. Переход от первого режима ко второму, как уже от­мечалось, происходит при значениях |U_КЭ|, превышающих |U_БЭ|. На характеристиках в качестве параметра берется не напряжение U_БЭ, а входной ток I_Б. Поэтому о включении эмиттерного перехода приходится судить по значению тока I_Б, который связан с входной характеристикой на рисунке 3.6,а. Для увеличения I_Б необходимо увеличивать |U_БЭ|, следовательно, и граница между режимом на­сыщения и нормальным активным режимом должна сдвигаться в сторону больших значений. Если параметр I_Б = 0 (“обрыв” базы), то в соответствии с (3.22) I_К = I_КЭО = ( + 1 ) I_КБО. В схеме с ОЭ можно получить (как и в схеме с ОБ) I = I_КБО, если задать отрицательный ток I_Б = -I_КБО. Выходная ха­рактеристика с параметром I_Б = -I_КБО может быть принята за грани­цу между НАР и режимом отсечки (РО). Однако часто за эту грани­цу условно принимают характеристику с параметром I_Б = 0. Наклон выходных характеристик в нормальном активном режи­ме в схеме с общим эмиттером во много раз больше, чем в схеме с общей базой (h_22Э  h_22Б) Объясняется это различным проявлени­ем эффекта Эрли. В схеме с общим эмиттером увеличение U_КЭ, а следовательно и U_КБ сопровождается уменьшением тока ба­зы, а он по определению выходной характеристики должен быть неизменным. Для восстановления тока базы приходится регули­ровкой напряжения U_БЭ увеличивать ток эмиттера, а это вызывает прирост тока коллектора I_К, т.е. увеличение выходной проводимо­сти (в схеме с ОБ ток I_Э при снятии выходной характеристики поддерживается неизменным).
