3 Расчет электрических нагрузок
3.1 Расчет электрических нагрузок по силовым пунктам
Расчет
электрических нагрузок выполняется
методом расчетного коэффициента.
Все электрические приемники цеха группируются по расчетным узлам – силовым пунктам, в пределах каждого узла группируются по характерным категориям с одинаковой мощностью, а также ки и cosφ. Расчет сводится в таблицу 3.1 [1].
Суммарная номинальная мощность для группы приемников определяется по формуле, кВт,
, (1)
где n – число электроприемников;
рн – номинальная мощность одного электроприемника, кВт.
Эффективное число электроприемников определяется по формуле,
. (2)
Полученное значение эффективного числа электроприемников округляется до ближайшего меньшего.
Групповой коэффициент использования определяется по формуле,
(3)
где ки – коэффициент использования i–го приемника.
Расчетный коэффициент кр находится
по таблице 3.1 из [1] в зависимости от
и
.
Расчетная активная мощность определяется по формуле, кВт,
. (4)
Если значение окажется меньше суммы
мощностей трех наибольших электроприемников,
с учетом коэффициента загрузки
,
то в этом случае она принимается равной
этой сумме.
Расчетная реактивная мощность определяется
в зависимости от эффективного числа
электроприемников по формуле, для
и для
соответственно, квар,
,
(5)
.
(6)
Расчетная полная мощность определяется по формуле, кВА,
.
(7)
Расчетный ток определяется по формуле, А,
.
(8)
Пиковый ток группы электроприемников больше 5, определяется по формуле, А,
(9)
где Iпуск.м. - наибольший из пусковых токов двигателей в группе, А,
-
номинальный ток двигателя с наибольшим
пусковым током, определяемый по формуле,
А,
(10)
Iр - расчетный ток нагрузки всех электроприемников, А,
Kи - коэффициент использования наибольшего электроприёмника.
Пусковой ток одного электроприемника (при отсутствии более точных паспортных данных) может быть принят для асинхронного электродвигателя с к.з. ротором равным 57-кратному, от номинального.
Пример расчета для силового пункта СП3.
,
,
,
,
,
,
,
,
,
,
,
.
3.2 Расчет электрических нагрузок по подстанции.
Расчет нагрузки по подстанции выполняют по следующей методике:
Все электроприемники группируются по
характерным категориям с одинаковыми
Ки и
,
вне зависимости от их мощностей.
Определяется общее количество
электроприемников по подстанции N
и
.
Для каждой категории заполняются графы
7,8 таблицы 3.1 , и суммируется для всей
подстанции.
Эффективное число электроприемников
по всей подстанции, рассчитывается по
упрощенному выражению, шт,
,
(11)
где
-
нагрузка наиболее мощного электроприемника,
кВт.
Полученное значение эффективного числа электроприемников округляется до ближайшего меньшего.
Расчетный коэффициент кр находится
по таблице 3.2 из [1] в зависимости от
и
,
полученному по выражению (3).
Расчетная нагрузка для КТП определяется по выражению,
,
(12)
.
(13)
где
,
-
расчетная нагрузки освещения,
рассчитываемые в разделе 4.
Общая мощность и расчетный ток определяются по формулам (7) и (8).
Таким образом, нагрузка по КТП,
,
,
,
,
,
.
Расчеты занесены в таблицу 3.1.
Масштаб 1:280

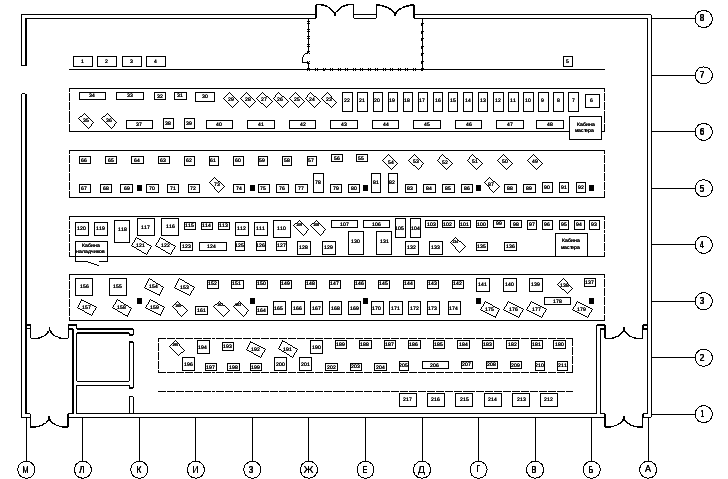

Рисунок 2.1 - План инструментального цеха
