4 Основные требования к оформлению пояснительной записки

4.1 Пояснительная записка курсовой работы должна оформляться в соответствии с СТП 3.4.204 – 01. Некоторые выдержки из этого стандарта приводятся далее в тексте.

4.2 Текст пояснительной записки выполняется в текстовом редакторе Microsoft Word на белой нелинованной бумаге стандартного формата А4 (210х297) мм. Размер шрифта при этом – 14, межстрочный интервал – одинарный, абзацный отступ – 10. Для заголовков разделов – шрифт 16. Допускается выполнение записки рукописным способом с высотой прописных букв не менее 3,5 мм и цифр – 5 мм. Абзацный отступ – от 15 до 17 мм.

4.3 На каждом листе записки вычерчивается рамка (20х5х5х5) мм. Расстояние то рамки до границ текста в начале и в конце строк должно быть не менее 3 мм. Расстояние от верхней и нижний строки текста до верней или нижней рамки должно быть не менее 10 мм.

4.4 Ввиду большой трудоёмкости с рамкой должны выполняться только первые 5-7 листов. Остальные листы можно писать, оставляя следующие размеры полей: левое - 30 мм, правое – не менее 10 мм, верхнее – не менее 15мм, нижнее – не менее 20 мм.

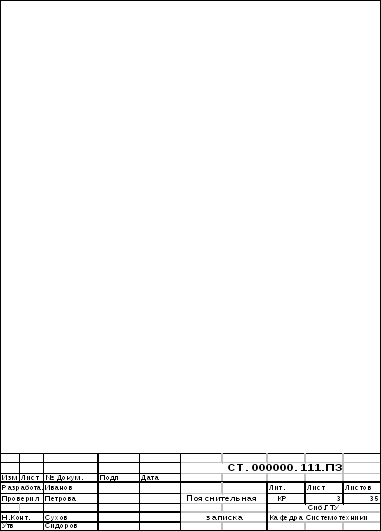

4.5 В нижней части третьего листа записки должна быть выполнена основная надпись (штамп) по форме 2 (Приложение В), на остальных 5-7 листах выполняется надпись (штамп) по форме 2а (Приложение Г).

4.6 Нумерацию листов осуществляют арабскими цифрами, начиная с титульного и кончая последним листом, включая приложение. Номер страницы проставляют в штампе в графе “лист”. На листах без рамок номер страницы проставляют в правом верхнем углу на расстоянии не менее не 10 мм от правого верхнего края листа. На титульном листе номер страницы не ставится.

4.7 Заголовки разделов следует писать с красной строки, с прописной буквы без точки в конце. Переносы слов в заголовке не допускаются.

Расстояние между заголовками и текстом – 15 мм. Каждый раздел текста записки следует начинать с нового листа.

4.8 Все таблицы должны быть пронумерованы в пределах всей записки. Над левым верхним углом таблицы помещают надпись “Таблица 1”, затем её название.

4.9 Расшифровка обозначений переменных в формулах производится следующим образом:

b_i = , (1)

где b_i – коэффициент уравнения регрессии;

X_ji – независимые переменные (факторы);

Y_i – параметры оптимизации;

i – номер строки матрицы;

j – номер столбца матрицы;

n – количество опытов.

Все формулы нумеруются в порядке их приведения в тексте. При вторичном использовании этих переменных расшифровка их не производится.

4.10 Содержание и порядок расположения разделов в курсовой работе должен соответствовать представленному в приложении В.

4.11 Курсовые работы, не соответствующие требованиям стандартов или небрежно оформленные к защите не допускаются.

5 Вопросы для подготовки к защите курсовой работы

1 Опишите порядок построения ПФЭ планов второго порядка.

2 Объясните в чем отличие матрицы ПФЭ плана второго порядка от матрицы плана первого порядка.

3 Обоснуйте необходимость применения центральных композиционных планов.

4 Опишите порядок достройки матрицы ПФЭ до центральных композиционных планов.

5 Обоснуйте необходимость применения ортогональных центральных композиционных планов.

6 Опишите порядок преобразования матрицы планирования в ортогональный вид.

7 В чем сущность метода наименьших квадратов?

8 Охарактеризуйте методы вычисления дисперсии воспроизводимости.

9 Опишите порядок регрессионного анализа.

10 Объясните, как проверить значимость коэффициентов b_i.

11 Объясните, о чем свидетельствует значимость коэффициентов b_i.

12Объясните, как проверить адекватность математической модели .

13 Как интерпретировать результаты математического моделирования?

14 Какие решения принимаются после построения математической модели процесса (модель адекватна, модель неадекватна)?

15 Расскажите, с какой целью и как проводят исследование поверхности отклика второго порядка.

15 Как вычислить коэффициенты канонического уравнения регрессии?

16 Как классифицируются поверхности отклика по каноническим формам?

17 Расскажите, как получить оптимальный режим, если поверхность отклика – эллиптический параболоид.

18 В чем сущность метода оптимизации – движение вдоль канонических осей?

19 В чем основное преимущество этого метода?

20 В каком виде по этому методу получают оптимальный режим и как его перевести в натуральный вид?

21 В чем сущность метода – «ридж-анализ»?

22 В каком интервале должен находиться неопределенный множитель Лагранжа?

ЗАКЛЮЧЕНИЕ

Выполненная курсовая работа является заключительным этапом изучения курса «Применение ЭВМ в химической технологии». На данном этапе обучения студенты разрабатывает уже более сложные математические модели технологического процесса. Проводят исследование поверхности отклика второго порядка и самостоятельно принимают решения о выборе методов расчетов, приводящих к конечной цели курсовой работы.

Полученные знания и умения могут быть использованы при выполнении других курсовых и дипломной работы, а также в дальнейшей профессиональной деятельности химика-технолога.

ПЕРЕЧЕНЬ КЛЮЧЕВЫХ СЛОВ

1 Адекватность модели

2Алгоритм моделирования

3Дисперсия (воспроизводимости, выборочная, адекватности)

4 Звездное плечо (точка)

5 Значимость коэффициентов

6 Интервал варьирования

7 Интерпретация результатов

8 Исследование поверхности

9 Кодирование переменных

10 Критерии (Кохрена, Стъюдента, Фишера, оптимальности)

11 Математическая модель (ожидание, описание, статистика)

12 Математическое моделирование

13 Методы оптимизации

14 Ортогональная матрица, планы

15 Параметры оптимизации

16 Планы первого (второго) порядка

17 Технологический процесс

18 Уравнение регрессии

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1 Кафаров В.В. Методы кибернетики в химии и химической технологии: Учебник для вузов. -М.: Химия, 1985.-448 с.

2. Ахназарова С.Л., Кафаров В.В. Методы оптимизации экспериментов в химической технологии: Учебное пособие для вузов. –М.:Высш.шк., 1985.-327с.

3. Закгейм А.Ю. Введение в моделирование химико-технологических процессов: Учебное пособие для вузов. -М.: Химия, 1982.-288 с.

4. Рузинов Л.П., Слободчикова Р.И. Планирование эксперимента в химии и химической технологии: Учебное пособие для вузов. -М.: Химия, 1980. -200 с.

5 Адлер Ю.П., Маркова Е.В. Планирование эксперимента при поиске оптимальных условий.- М.: Наука, 1982 -284 с.

6.Статистические методы в инженерных исследованиях: Лабораторный практикум./ Под редакцией Г.К. Круга. -М.: Высшая школа, 1983. -216 с.

7.Пен Р.З., Менчер Э.М. Статистические методы в ЦБП. –М.: Лесная промышленность, 1982. -212 с.

8 Пен Р.З. Статистические методы моделирования и оптимизации процессов ЦБП. – Красноярск: Изд.КГУ, 1982.-192 с.

9 Пен Р.З. Планирование эксперимента в Statgraphics. –Красноярск: Кларетианум, 2003. -248 с.

10 Саутин С.Н., Пунин А.Е.Мир компьютеров и химическая технология. –Л., 1991. -240 с.

11 Гельман В.Я. Решение математических задач средствами Excel: Практикум. –СПб.: Питер, 2003. -240 с.

12 Курицкий Б.Я Поиск оптимальных решений средствами Excel. – СПб: Изд. «BHV – Санкт-Петербург», 1977. – 384 с.

13 Рычков В.В. Самоучитель Excel 2002/- СПб.: Питер, 2002.- 320 с.

14 Сорокина Г.И. Применение ЭВМ в химической технологии. Методы кибернетики в химической технологии. Планы первого порядка. Оптимизация технологических процессов: Учебное пособие .Красноярск, 2004, -32 с.

15 СТП 3.4.204-01. Стандарт предприятия. Требования к оформлению текстовых документов.- Взамен СТП 17-98.Введен с 01.04.01. – Кр-ск: Изд-во СибГТУ, 2001.-45 с.

16 СТП 3.4.104-01. Стандарт предприятия. Курсовое проектирование. Требования к выполнению и представлению.- Взамен СТП 17-87. Введен 01.04.01. –Кр-ск: Изд-во СибГТУ, 2001, -12 с.

ПРИЛОЖЕНИЕ А

(обязательное)

Образец заполнения титульного листа курсовой работы

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

«СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

Факультет полимерных композиций и топлива

Кафедра системотехники

Разработка математической модели и оптимального

режима технологического процесса

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

(СТ 000000.080 ПЗ)

Руководитель:

________________А.А. Петров

(подпись)

_______________________

(оценка, дата)

Разработал:

Студент группы 64-1

________________Иванов Н.И.

(подпись)

__________________________

(дата)

ПРИЛОЖЕНИЕ Б

(обязательное)

Образец заполнения листа задания на курсовую работу

ЗАДАНИЕ

НА КУРСОВУЮ РАБОТУ

вариант 5

Студенту группы…64-1 Ивановой Марине Сергеевне

Тема курсовой работы : Разработка математической модели и

оптимального режима технологического процесса

Разработать оптимальный режим процесса получения максимального выхода химического вещества С (А+В С). В качестве факторов, влияющих на процесс взять следующие:

X_I - продолжительность процесса (час); Х₂ - давление (атм);

Х_З - концентрация катализатора (%); Х₄ - температура процесса (С);

Таблица 1 Значения факторов и интервалов варьирования в натуральном виде

Факторы	XI	Х2	ХЗ	Х4
Центральный уровень (Xц)	1.8	1.0	15	50
Интервал варьирования (i)	0.8	0.5	10	20

Таблица 2 Экспериментальные данные параметра оптимизации

№ опыта	Y	№ опыта	Y	№ опыта	Y	№ опыта	Y	№ опыта	Y
1		6		11		16		21
2		7		12		17		22
3		8		13		18		23
4		9		14		19		24
5		10		15		20		25

Таблица 3 Данные для вычисления дисперсии воспроизводимости

№ опыта	1	2	3	4	5	6
Y

Необходимо получить оптимальный режим для Y=

Задание выдано

_________________________________________________Руководитель

Сорокина Г.И.

ПРИЛОЖЕНИЕ В

(обязательное)

Образец оформления содержания курсовой работы
