ПРАВИТЕЛЬСТВО САНКТ-ПЕТЕРБУРГА

Комитет по науке и высшей школе

САНКТ-ПЕТЕРБУРГСКОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ

УЧРЕЖДЕНИЕ СРЕДНЕГО СПЕЦИАЛЬНОГО ОБРАЗОВАНИЯ

«АВтотранспортый и электромеханический колледж» лабраторные работы

Специальность: 190604 Техническое обслуживание и ремонт автомобильного транспорта

Дисциплина: Электрооборудование автомобиля

Отчет

АТЭМК2 РТ__08. 000

Студента группы ___-___ ___________________________________

2008

Издание второе

Утверждаю

Зам. директора АТЭМК

по учебной работе,

председателя редакционной

комиссии

_____________А. М. Малахов

Авторы Каныгин Михаил Николаевич

Бученко Юрий Николаевич

Симаньков Валерий Авраамович

Утверждено на заседании

цикловой комиссии №8

«Автомобильных дисциплин»

Протокол №___

от «____»____________2008

Председатель цикловой

комиссии

______________М. Н. Каныгин

СОГЛАСОВАНО Корректор

Зам. Директора С. А. Федоров

по научно-методической работе

_______________Т. А. Дацко

«_____»______________2008

Технический редактор

А. В. Башкотова

Содержание

Введение	5
Инструкция № 46	6

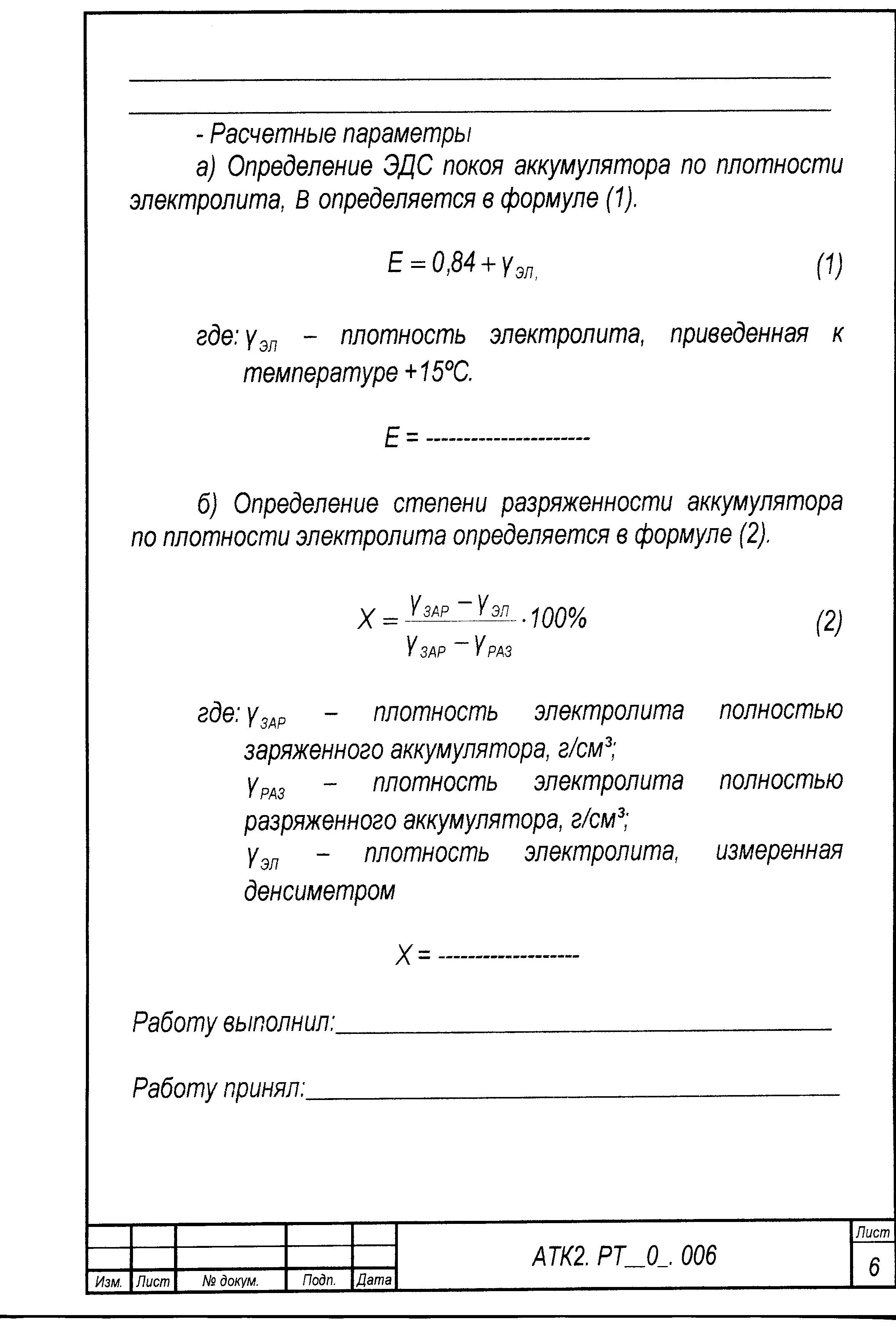

Лабораторная работа № 1 Проверка технического состояния АКБ	9

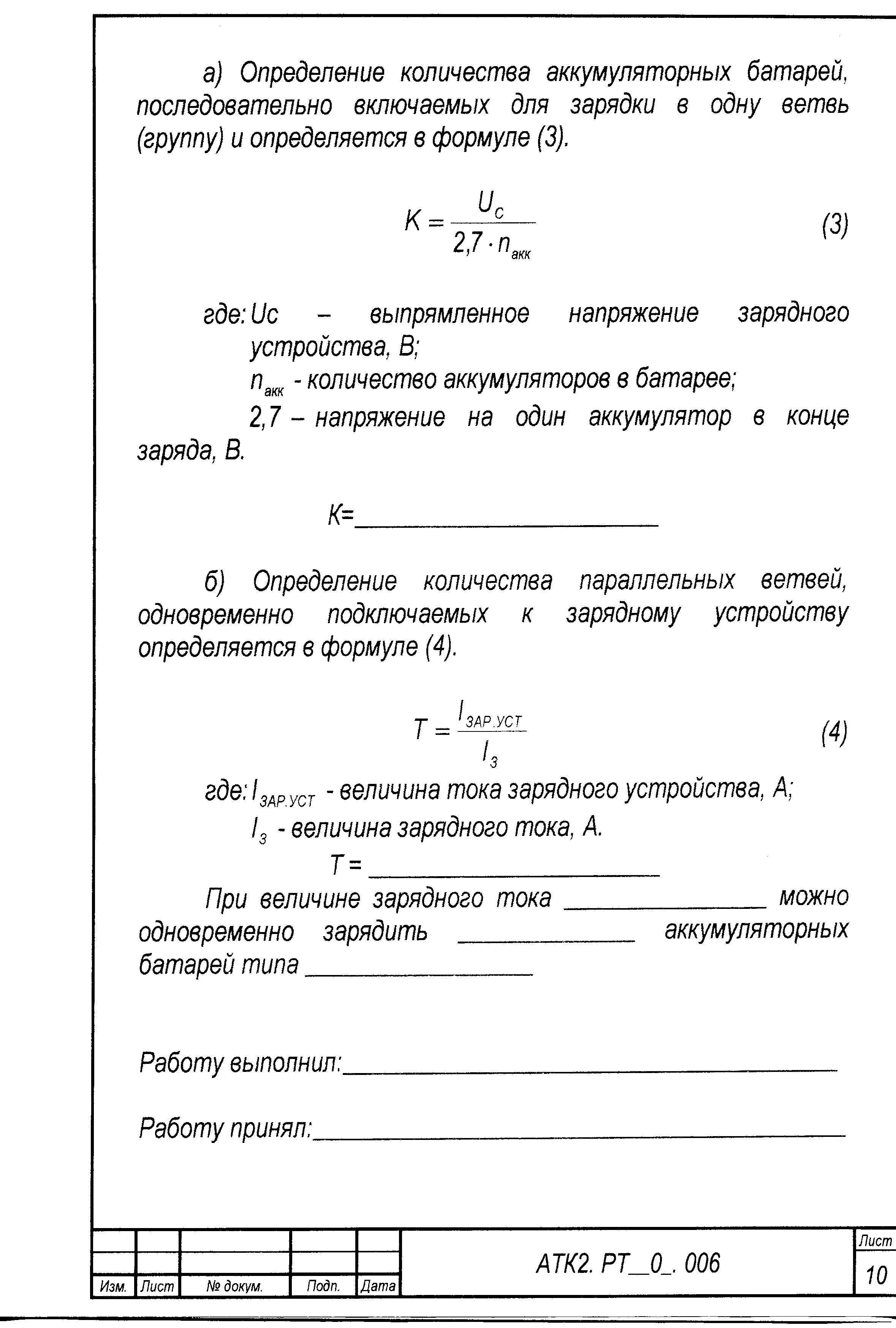

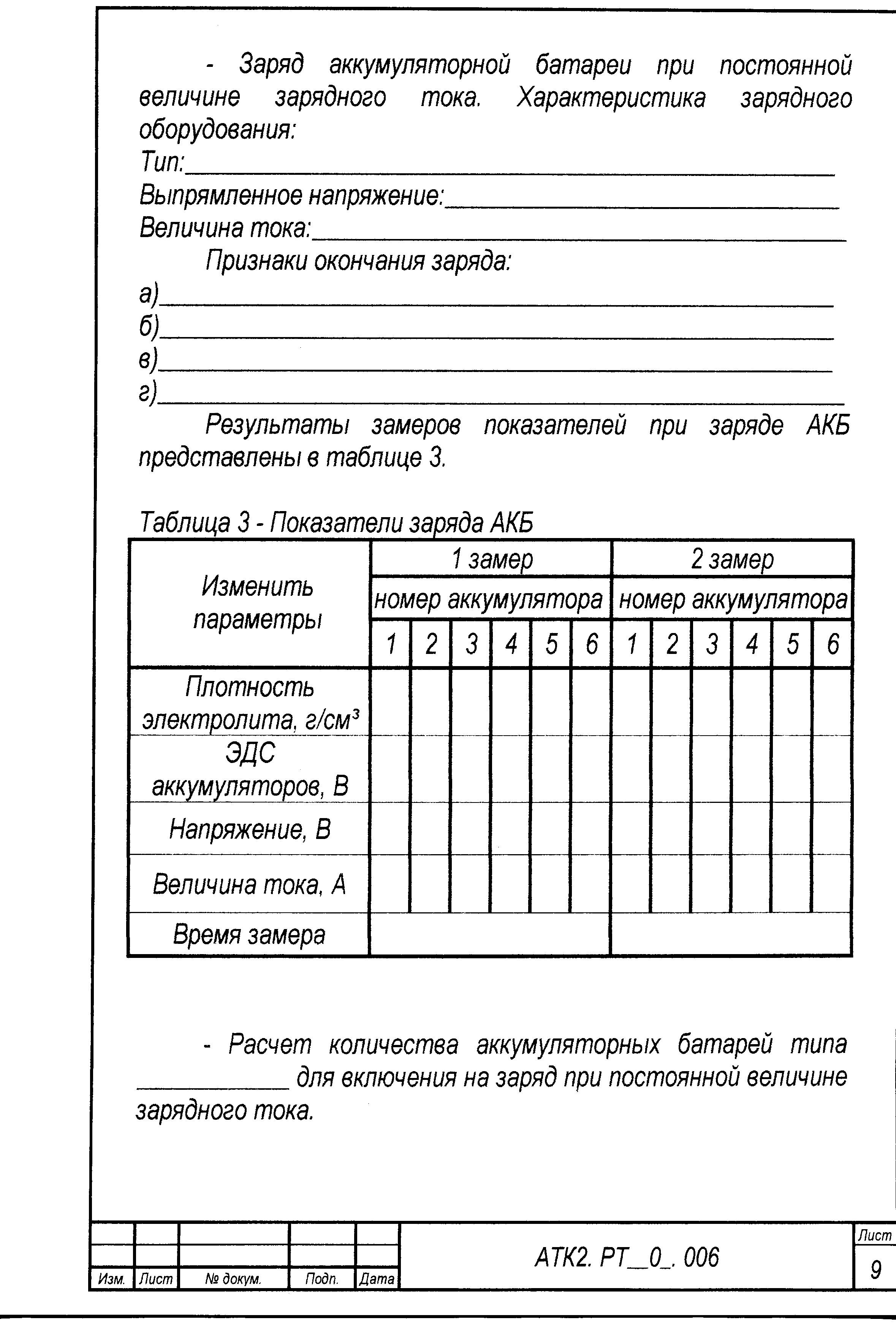

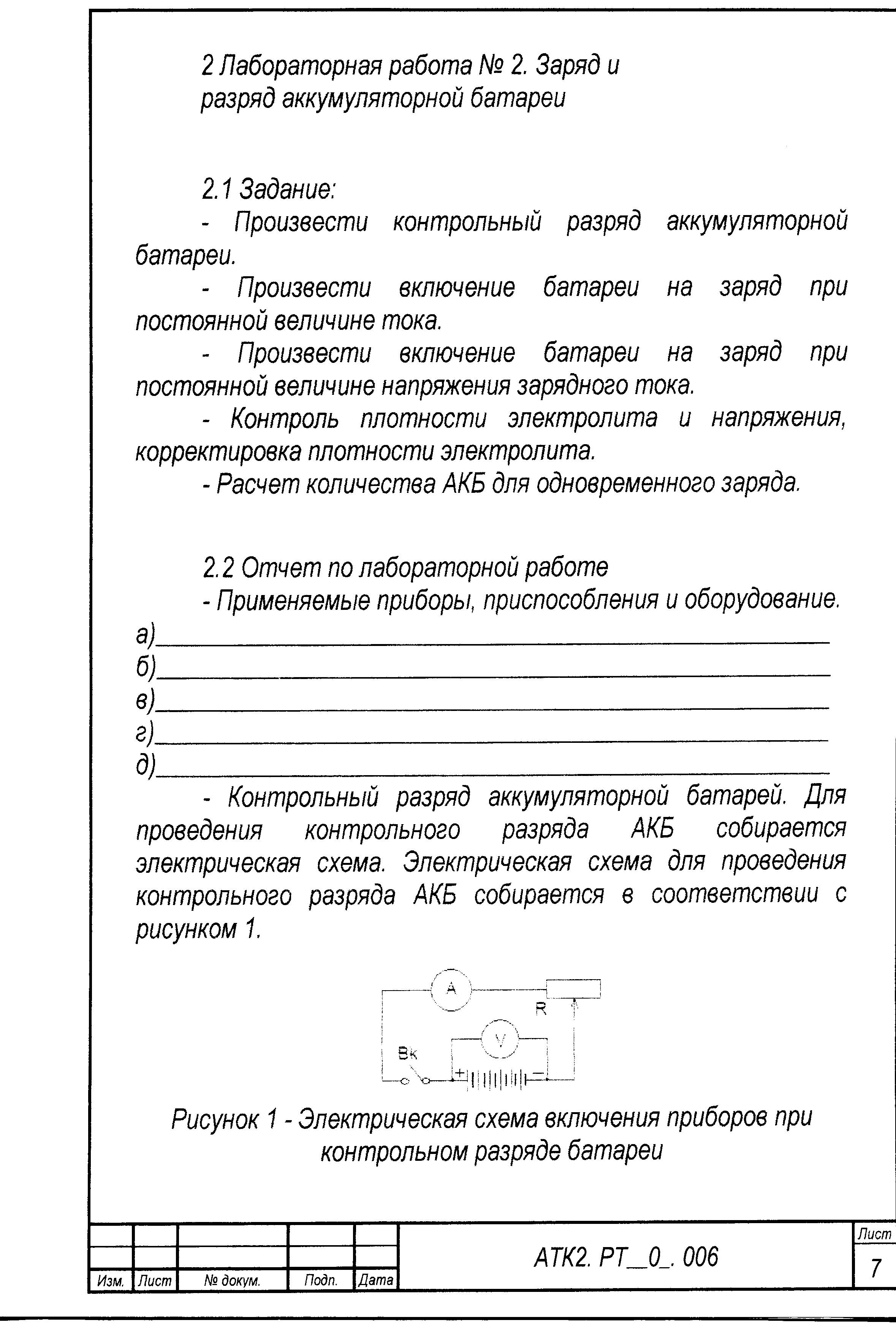

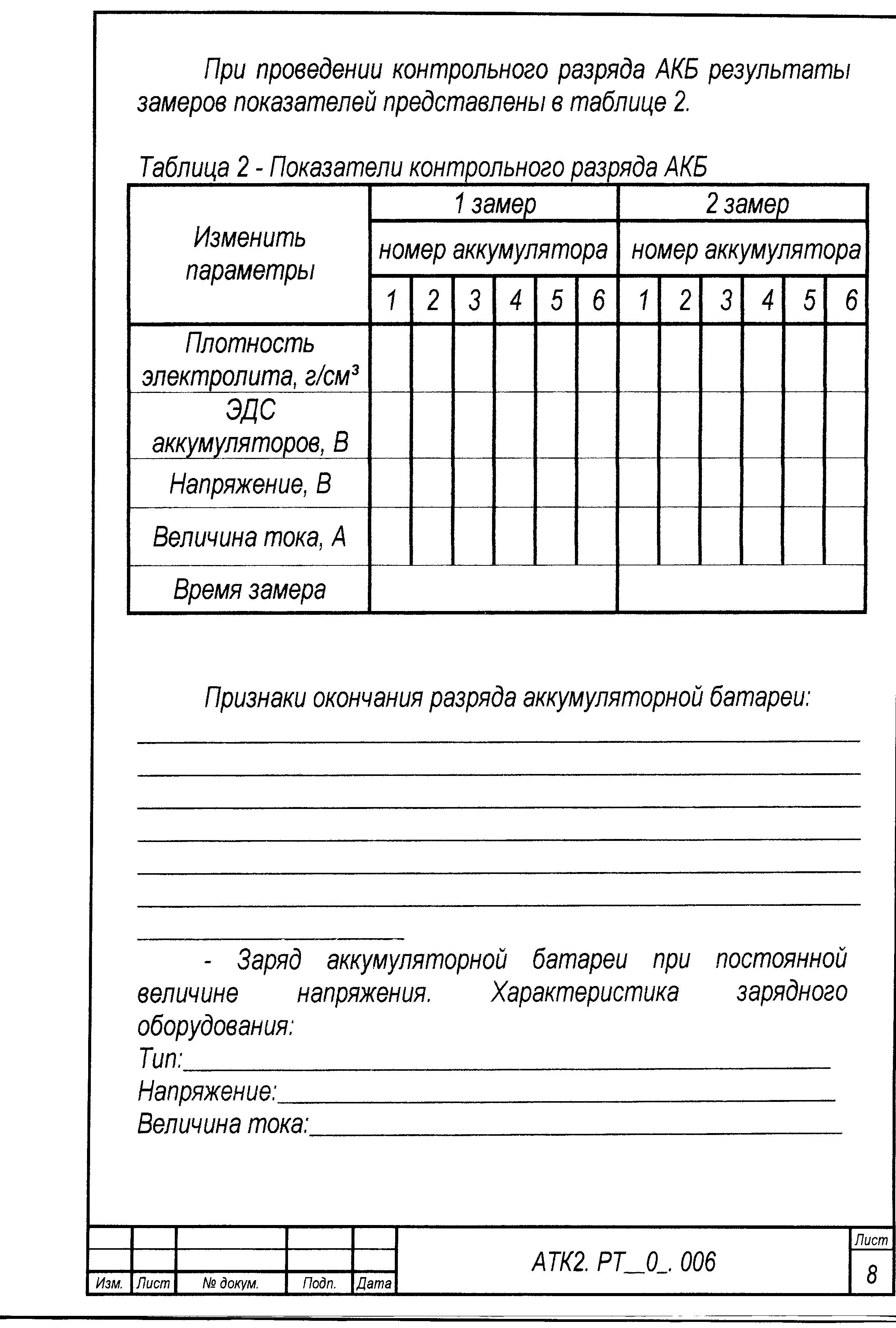

Лабораторная работа № 2 Заряд и разряд АКБ	12
Лабораторная № 3 Проверка технического состояния обмоток и выпрямительных блоков автомобильных генераторов	16
Лабораторная работа № 4 Определение причин отказов и восстановление работоспособности электронных регуляторов	21
Лабораторная работа № 5 Проверка технического состояния приборов системы зажигания	27
Лабораторная работа № 6 Проверка технического состояния контактно-транзисторной системы зажигания. Проверка эффективности систем зажигания	35
Лабораторная работа №7 Проверка работоспособности систем зажигания и исследование характера отказов	43
Лабораторная работа № 8 Проверка, регулировка и испытание приборов системы стартера.	47

Лабораторная работа № 9 Разборка стартера и проверка его деталей, испытание стартера.	52
Лабораторная работа № 10 Проверка технического состояния приборов освещения и сигнализации.	55

Введение

Рабочая тетрадь является приложением к методическим приложениям по выполнению лабораторных работ. Она включает в себя комплект отчетов, содержащих необходимые данные для контрольных и исполнительных технологических операций, выполняемых при ТО узлов, агрегатов и систем автомобилей.

В каждом отчете указаны цели занятия, реализуемые при выполнении лабораторных работ, применяемое оборудование и инструмент. В течение лабораторных работы студенты углубленно изучают устройство и работу применяемого оборудования , получают умения и навыки.

После выполнения лабораторной работы студенты самостоятельно оформляют отчеты. Это позволяет развивать у студентов логическое мышление, умение использовать соответственную техническую документацию и литературу. Бланки отчетов сокращают время на оформление отчетов, увеличивая тем самым время на технологические операции – практическое закрепление знаний.

Заключение пишется в соответствии с результатами выполненной работы и должно содержать следующую информацию:

-соответствие изучаемой темы

2 Инструкция № 46

По технике безопасности в лаборатории № 314, 316

2.1 Вводный инструктаж

Лабораторные работы по электрооборудованию автомобиля осуществляются только в специально оборудованном для этих целей помещении (лаборатории), находясь в котором, студент обязан:

2.1.1 Осторожно и бережно обращаться со всеми материальными ценностями, предоставленными для проведения работ в его распоряжении.

2.1.2 В помещении лаборатории и на рабочих местах поддерживать чистоту и порядок.

2.1.3 Занимать и оставлять рабочее место только с разрешения руководителя работой.

2.1.4 Инструменты, приборы, детали, используемые в работе, класть только на специальные подставки и предназначенные для этого места.

2.1.5 Окончив работу, учебные пособия, оборудование, инструмент сдать руководителю работой или лаборанту.

2.1.6 Запрещается приводить в действие пусковые устройства стендов и приборов без разрешения руководителя работой.

2.1.7 Запрещается переставлять и разбирать приборы, не относящиеся к данной лабораторной работе.

2.1.8 Запрещается во время перерыва между уроками или занятиями находиться в помещение лаборатории.

2.2 Инструктаж на рабочем месте

2.2.1 Перед проведением работы необходимо путем внешнего осмотра убедиться в исправности оборудования, приборов, инструмента (состояние клемм, рукояток, реостатов, изоляции токоведущих проводов, крепления и т. д.)

2.2.2 приступая к работе на стендах и приборах для проверки электрооборудования автомобиля, необходимо убедиться, что все включатели и защитные автоматы находятся в выключенном состоянии, а сами стенды и приборы заземлены или имеют зануление.

2.2.3 Запрещается включать электросхемы, приборы и стенды без проверки и разрешения руководителя занятиями.

2.2.4 Перед включением схемы, приборы или стенды необходимо убедиться в отсутствии случайного прикосновения людей к токоведущим частям.

2.2.5 Во избежание попадания частей одежды или рук во вращающиеся детали, перед началом работы надо обшлага рукавов застегнуть и устранить свисание концов одежды.

2.2.6 Перед испытанием электроагрегатов автомобиля на стендах убедиться в отсутствии посторенних предметов, касания соединенных проводов с вращающимися частями. Проверить надежность сочленения муфты и соединительной шайбы с испытываемым агрегатом, а также надежность крепления его на столе.

2.2.7 При возникновении какой-либо неисправности приборов, оборудования, стендов следует немедленно выключить электрическую цепь питания и доложить руководителю работой.

2.2.8 Все необходимые переключения в схемах производить только при выключенном напряжении.

2.2.9 Запрещается переносить аккумуляторные батареи без специального приспособления, прижимать к одежде или наклонять.

2.2.10 Чтобы не допустить разбрызгивания электролита при измерении его плотностей, необходимо резиновую грушу стеклянной трубкой денсиметра сжимать и отпускать плавно, не вынимая ее из отверстия в крышке аккумулятора.

2.2.11 При окончании замера уровня электролита и его плотности стеклянную трубку с денсиметром нужно класть в специальную ванночку.

100

АТЭМК2 РТ__07 000

3 Лабораторная работа № 3. Проверка технического состояния обмоток и выпрямительных блоков автомобильных генераторов

3.1 Задание:

- Произвести разборку генератора

- Произвести проверку обмоток статора

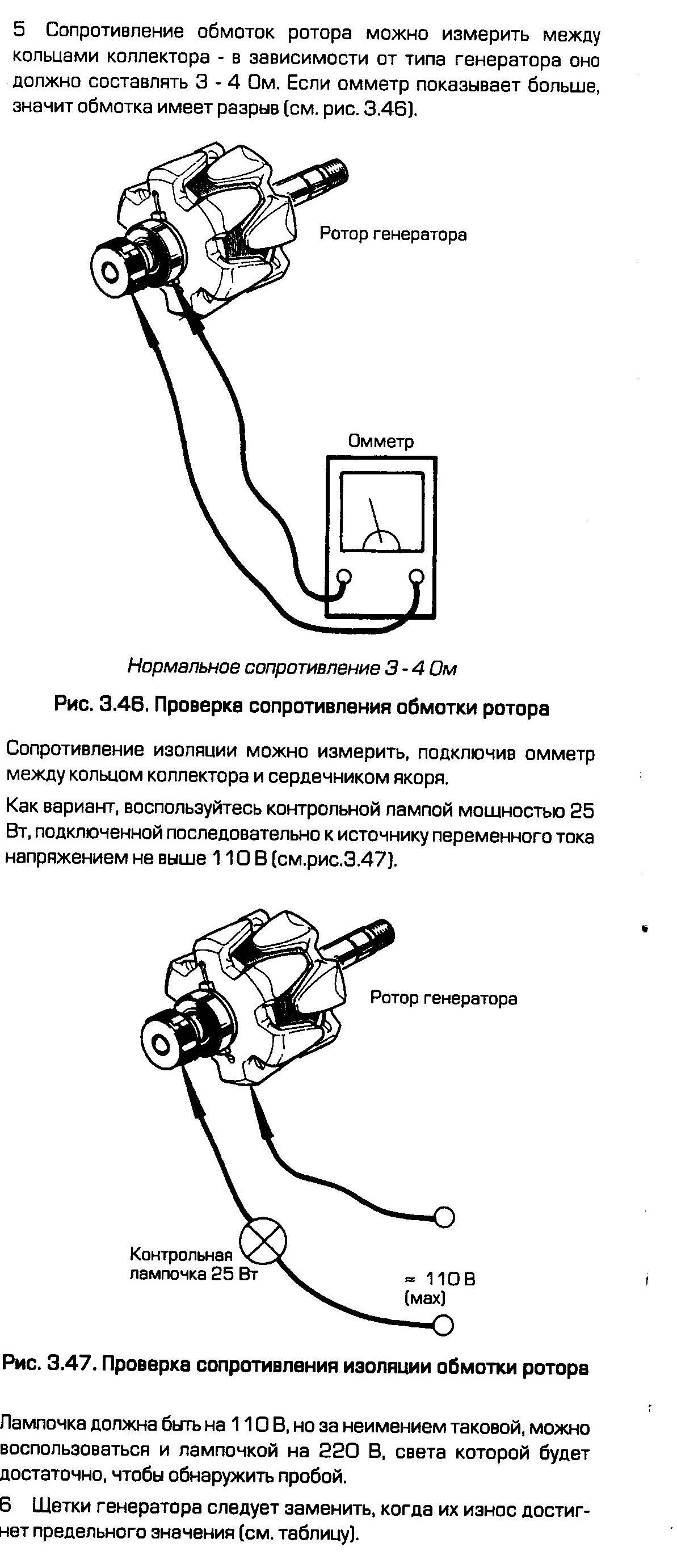

-Произвести проверку обмоток катушки возбуждения генератора

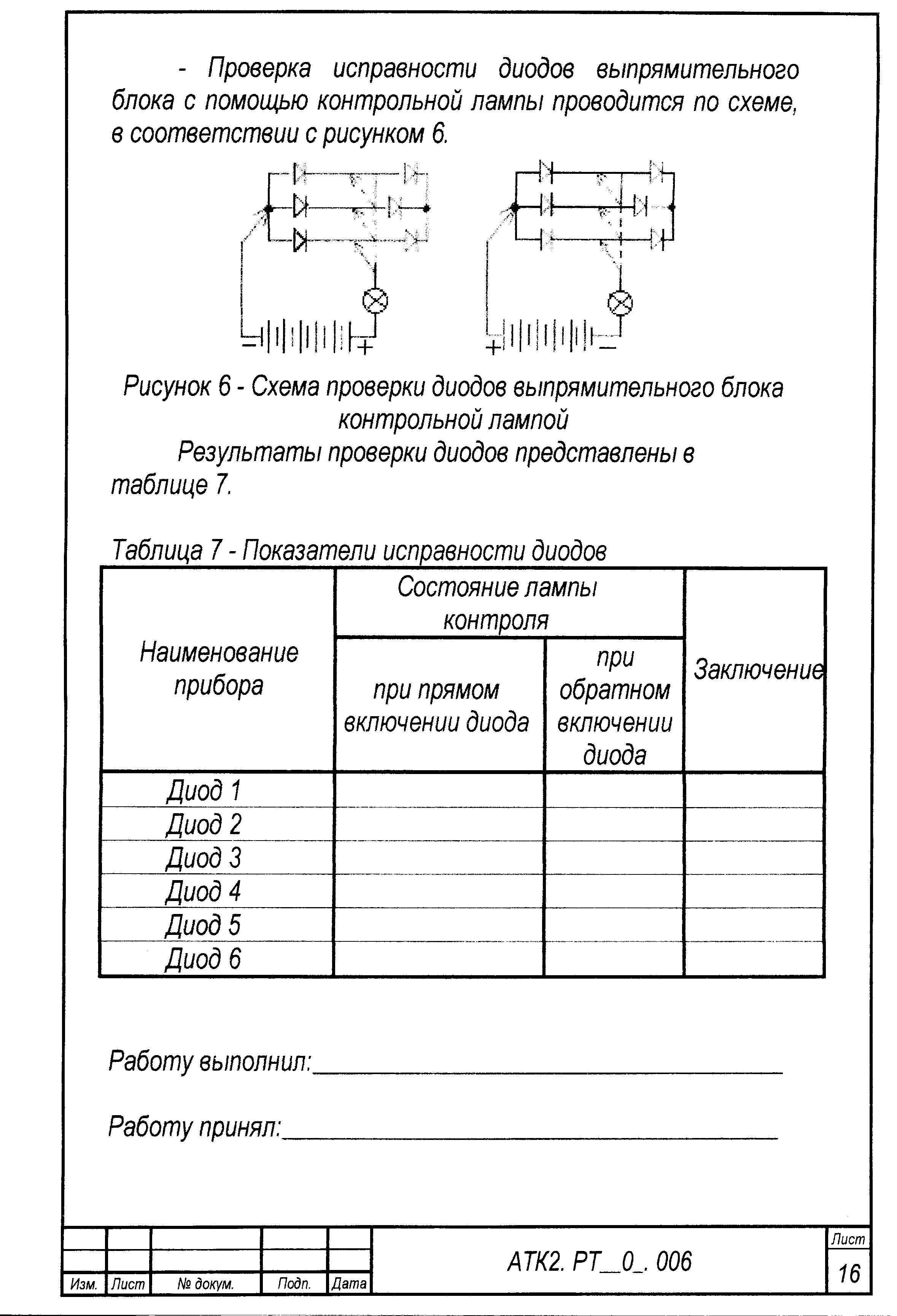

- Произвести проверку выпрямительного блока

- Произвести сборку генератора

- Проверить на стенде на работоспособность

3.2 Отчет по лабораторной работе

- Приборы и материалы, приспособления и оборудование

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3.3 Проверка обмоток статора

____________________________________________________________________________________________________________________________________________________________________________________

- Произвести проверку обмотки статора согласно рисунка 1.

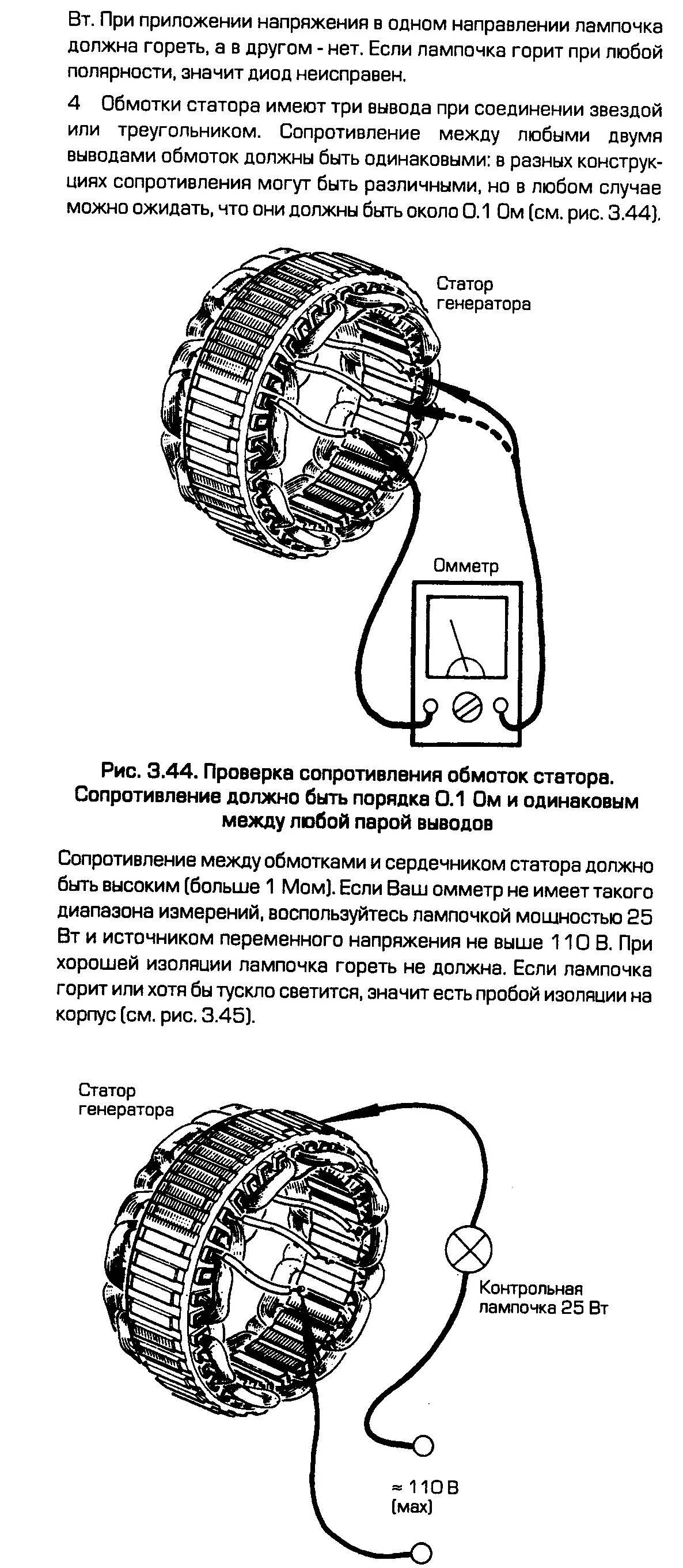

Рисунок 1 – Схема проверки обмоток статора

Результаты замеров представлены в таблице 1.

Таблица 1 – Показания обмоток генератора

Место проверки	Замыкание на корпус	Обрыв	Межвитковое замыкание	Показания омметра	Величина сопротивления по Т.У.
Обмотка возбуждения
Обмотки статора
