Порядок выполнения работы

1. На стенде (рис 5) собрать схему, изображенную на рис. 9, соблюдая полярность.

2. Использовать для подключения вакуумную лампу (триод) из блока вакуумных приборов – рис 6.

3. Снять семейство анодных характеристик при следующих потенциалах сетки 10 В, 5 В (блок переменных резисторов – рис 7). Интервал изменения анодного напряжения взять равным 20 В, начиная от до В (измеряя напряжения и токи приборами из блока измерительных приборов рис 8). Напряжение накала установить максимальным – переключатель (рис. 7) установить в положение 10 Ом. Результаты измерений занести в таблицу 1. построить графики .

4. Снять семейство сеточных характеристик для значений анодного напряжения 50, 100, 150 В. Потенциал сетки изменять в диапазоне от -10 до +10 В с шагом 2 В. Результаты измерения занести в таблицу 2. Построить графики .

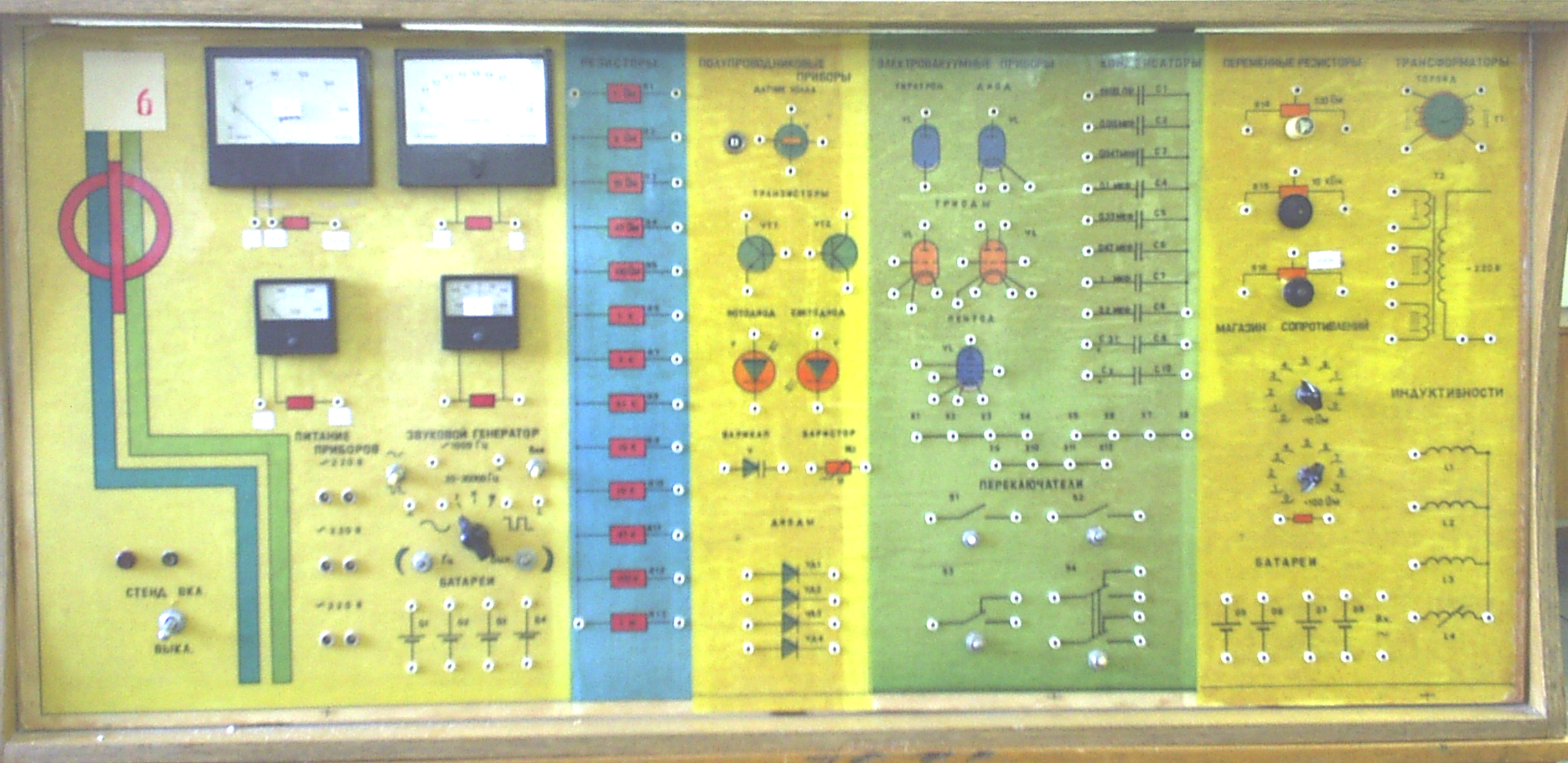

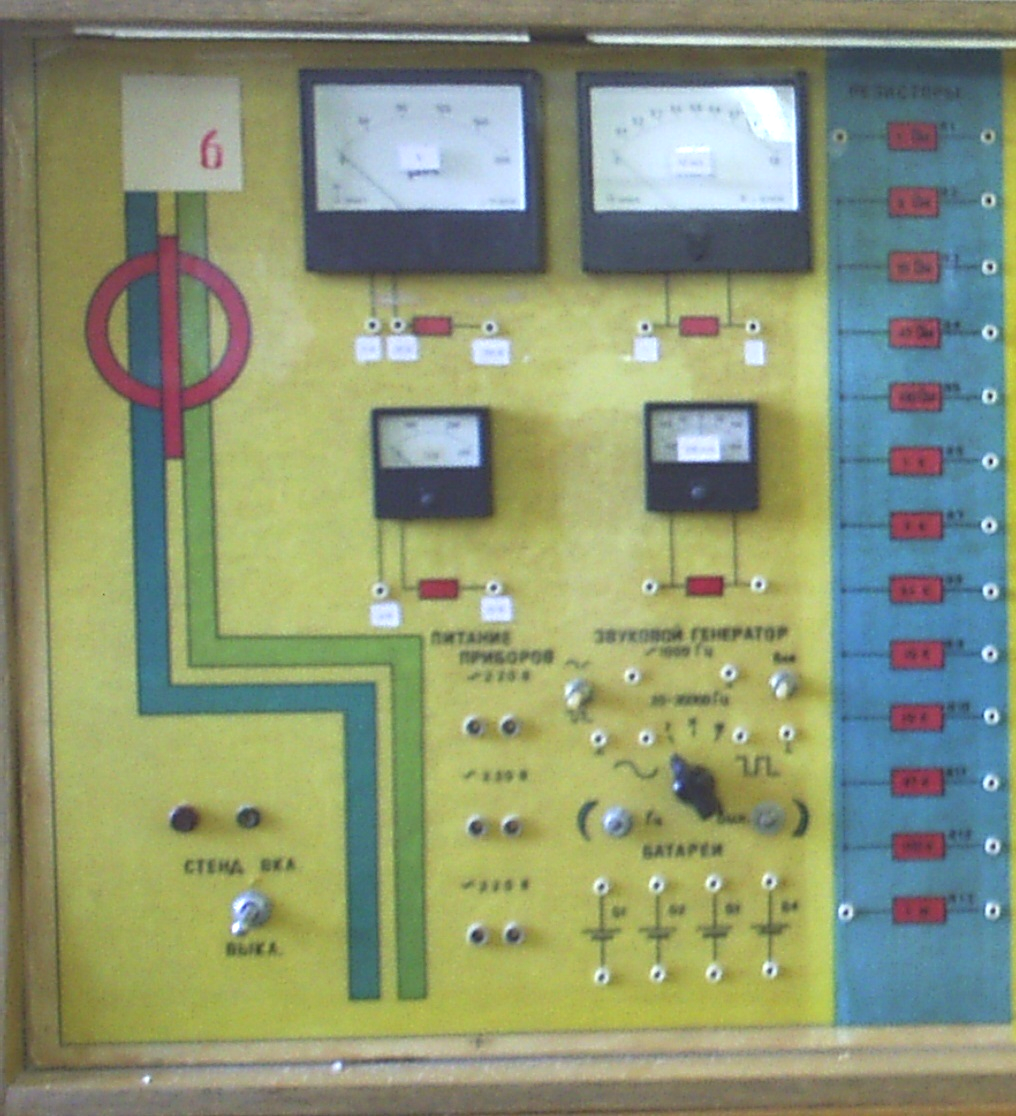

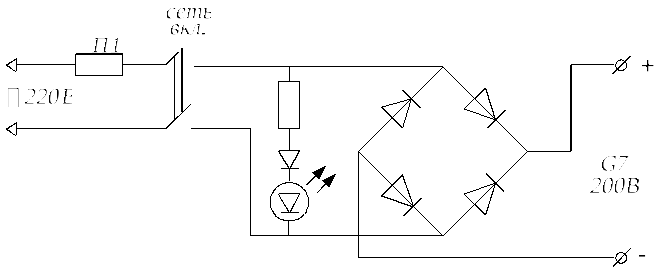

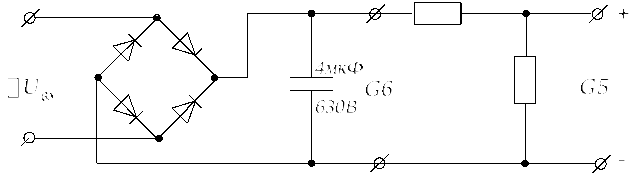

Рис 5 Общий вид стенда

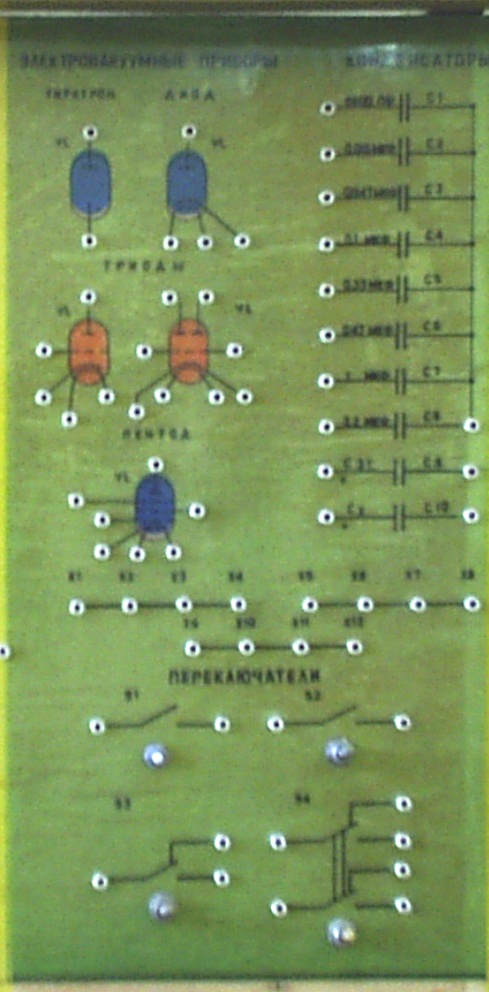

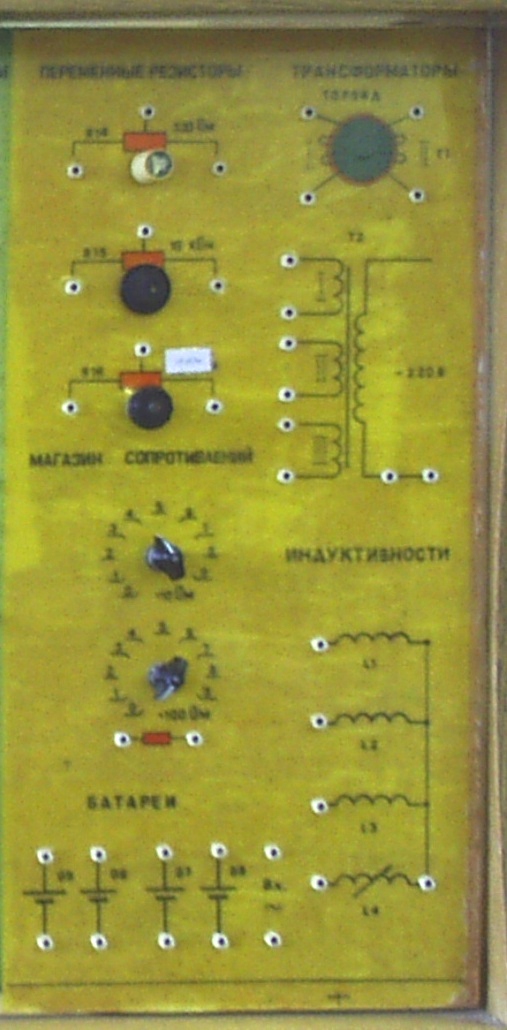

Рис. 6 Блок вакуумных приборов	Рис. 7 Блок переменных резимторов

Рис. 8 Блок измерительных приборов

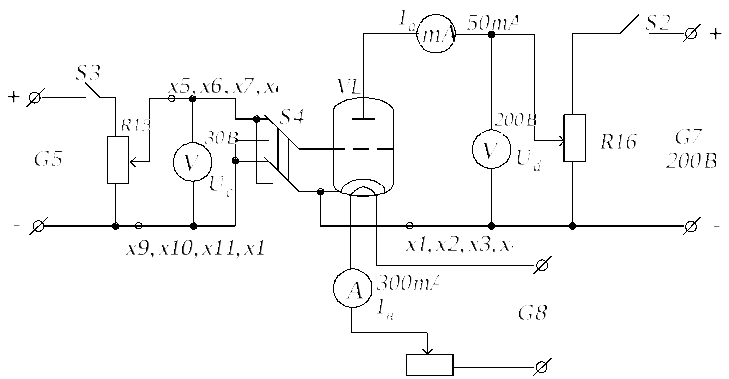

Рис. 9. Электрическая схема эксперимента

Таблица 1.

№	= -2 В		= 0 В		= +5 В		= +10 В
	, В	, мА	, В	, мА	, В	, мА	, В	, мА
1

Таблица 2.

№	= 50 В		= 100 В		= 200 В
	, В	, мА	, В	, мА	, В	, мА
1

5. Снять семейство анодных характеристик при = 0 В, для тока накала (положение переключателя). Интервал изменения анодного напряжения взять 10 В, начиная до = 200 В. Результаты занести в таблицу 3. построить графики

Таблица 3

№	= А (0 Ом)		= А (10 Ом)		= А (20 Ом)
	, В	, мА	, В	, мА	, В	, мА
1

6. Рассчитать параметры электровакуумного прибора: коэффициент усиления, структуру характеристики для указанной преподавателем зависимости.

Контрольные вопросы

1. Физическая природа работы выхода электронов из металла и факторы, влияющие на ее величину.

2. Явление электронной эмиссии, его суть, механизм, основные закономерности.

3. Вольамперная характеристика электровакуумных диодов. Закон Богуславского – Ленгмюра.

4. Основные параметры электронных приборов.
