3 Индивидуальное задание

Передо мною поставлена следующая задача – подробно описать процесс сборки ПК, то есть мероприятия по подготовке всех необходимых компонентов и инструментов для сборки и последовательность действий по установке и подключению этих компонентов.

Для решения данной задачи я привел и описал процесс сборки ПК на примере следующей конфигурации – AMD Phenom II X4 965 (3,4GHz)/ GIGABYTE GA-78LMT-S2P/ 4GB/ GTX 560 1024MB/ 1000GB/ DVD+-R/RW / MIDI.

Процессор AMD Phenom II X4 965 (3.4 ГГц, 4х512КБ+6МБ, НТ2000МГц) Socket AM3

Вентилятор ZALMAN OEM CNPS7000V-Al 775/1156/AMD (92mm вентилятор, Hydraulic подшипник, 2300 rpm, 26-31dBA)

Материнская плата GIGABYTE: GA-78LMT-S2P Socket AM3 (AMD760G+SB710, HT5200, 2xDDR3, SATAII-RAID, PCI-Ex16v2.1, 2PCI, PCI-Ex1, 8chAudio, 1GbLAN, VGA, HDMI, USB2.0, mATX) (рис. 1)

Модуль памяти DDR3 4 GB PC10600 1333MHz Samsung

Видеокарта GAINWARD BLISS 1024MB GeForce GTX560 (PCI-E, DDR5, DVI, HDMI,D-Sub)

Жесткий диск Seagate Barracuda ST1000DL002 (1000,0 GB 5900rpm, 32MB, SATA-III)

Вентилятор для корпуса XILENCE 120x25mm 12V / 3pin

Устройство DVD+-R/RW&CD-RW SATA SAMSUNG SH-S222AB/BEBE Black

Блок питания FSP ATX 550W ATX-550PNR 24pin

Корпус MIDI-TOWER AEROCOOL "Vs-4" ATX 2.03

ПК с такой конфигурацией является довольно мощным и подойдет пользователям для работы с ресурсоемкими приложениями в сфере обработки графики и видео. Также данный компьютер прекрасно подойдет для отдыха, т.к. без труда справляется с воспроизведением видео в качестве HD и современными компьютерными играми. Конфигурация отвечает современным требования, поэтому ее апгрейд может проводится всего лишь через год. Потенциально предстоит увеличить количество оперативной памяти до 8 Гб.

Разобравшись с подбором комплектующих приступим к сборке.

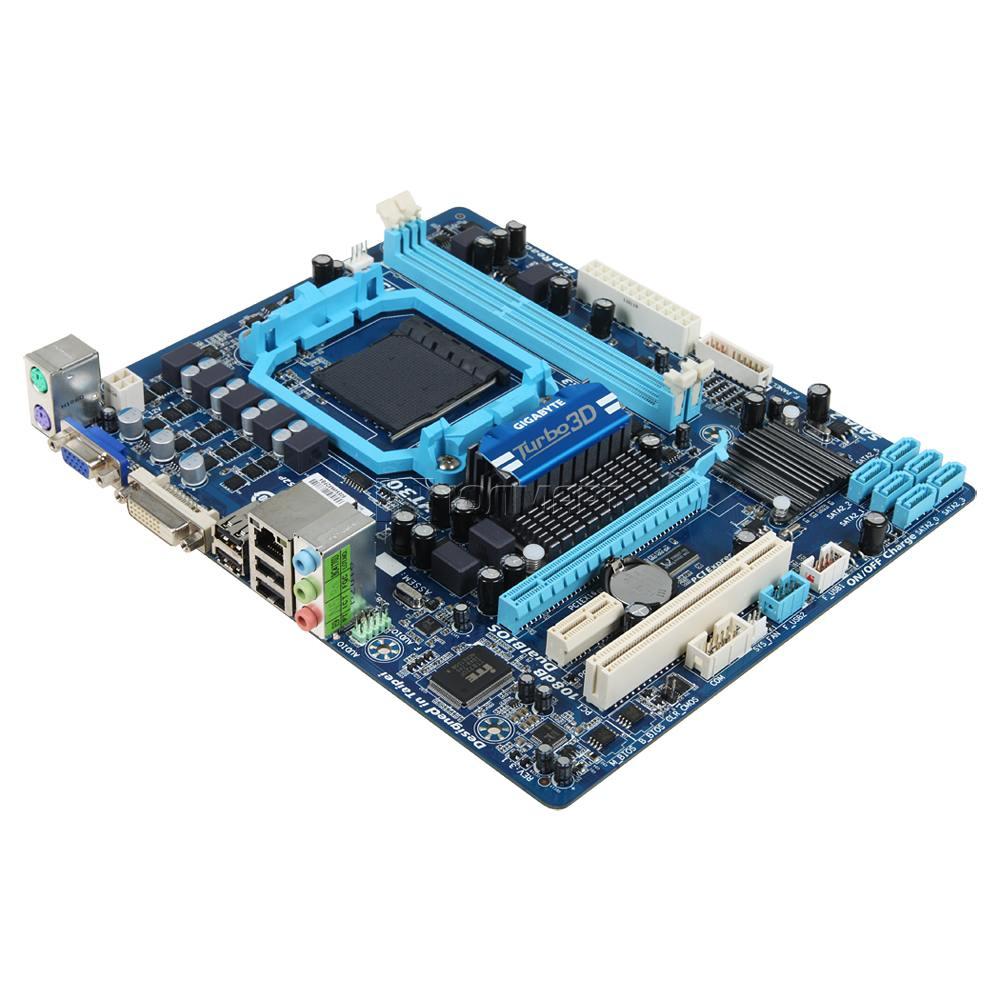

Рисунок 1 Материнская плата GIGABYTE: GA-78LMT-S2P

3.1 Подготовка к сборке компьютера

Прежде чем приступить к сборке компьютера, нужно очистить рабочее пространство. Место сборки компьютера должно быть, прежде всего, просторное и ровное. Так же пригодиться кусок паралона или картона размером примерно 40см на 40см на 3см, чтобы бы не повредить покрытие стола. Все комплектующие, которые будут использоваться при сборке, следует расположить «под рукой» уже в распакованном виде. Из инструментов понадобится отвертка (крестовая и с длинным жалом), бокорезы (небольшого размера), стяжки (примерно 10 см в длину).

Процесс сборки компьютера можно разделить на несколько этапов:

• Установка процессора и оперативной памяти на материнскую плату.

Подготовка корпуса и установка материнской платы в корпус

• Установка жесткого диска, привода компакт дисков, видеокарты и других карт расширения (аудио, ТВ тюнера и т.д.)

• Подключение шлейфов кабелей питания, фронтовой панели.

3.2 Установка процессора и озу

Приступаем к установке процессора. Сначала определимся, какой тип процессора : от этого напрямую зависит способ установки его в материнскую плату. На рынке представлены процессоры двух компаний: Intel и AMD. Процессоры этих фирм отличаются и внешне, и способом установки.

Рисунок 2 Разъемы материнских плат наSocket AM2 и Socket AM3

Процессоры AMD отличаются от Intel наличием «ножек» на самом процессоре, следовательно, установка будет немного отличаться. В компьютер будет установлен процессор AMD Phenom II X4 965. Он основан на платформе Socket AM3. При этом Socket AM3 можно перепутать с предыдущей платформой Socket AM2+, потому что внешние различия между Socket AM2+ и Socket AM3 процессорами видны лишь со стороны контактной площадки – число контактов у Socket AM3 уменьшилось на два, соответственно, теперь их стало 938. Аналогичную картину можно увидеть, если сравнить разъёмы на материнских платах (рис. 2).

Установка процессора проходит «по ключу». В одном из его углов несколько ножек располагаются иначе, чем в остальных, желтая стрелка на нем – это место, эта же стрелочка есть и на разъеме материнской платы. Они являются «ключом», указывающим, какой стороной процессор нужно помещать в сокет. Чтобы не касаться ножек, держать процессор нужно только за края. Опускаем процессор в разъем материнской платы строго вертикально, не допуская перекоса. Отодвигаем рычаг сокета, устанавливаем процессор и возвращаем рычаг на место.

Перед установкой радиатора наносим маленькую капельку термопасты на поверхность процессора и аккуратно размазываем по всей его площади тонкой пластинкой. Радиатор устанавливается следующим образом: с двух сторон разъема расположены пластмассовые выступы рамки фиксации опоры, за которые и цепляется металлическая скоба радиатора. Далее опускаем рычаг зажимной скобы, для лучшего прижима радиатора к процессору.

Убедившись, что все радиатор надежно закреплен, подключаем процессорный вентилятор в 4-пиновый (то есть имеет 4 контакта) разъем с пометкой CPU-FAN на материнской плате. Все, процессор установлен.

Пара о процессорах от Intel: на сегодняшний день, выпускаемые компанией процессоры для материнских плат начиная от сокета 775 не оснащены «ножками», тем самым уменьшается риск повредить его при неаккуратном обращении. На этих процессорах расположены контактные точки, а «ножки» расположены на самом разъеме системной платы.

Теперь приступаем к установке оперативной памяти. Это довольно простой процесс. Сначала делаем осмотр контактов планки ОЗУ на наличие окислов. Чистые контакты должны быть светлыми. Чистку можно выполнить ластиком. Оперативная память вставляется только одним способом – «по ключу». Слот на материнской плате имеет перегородку, которая соответствует выемке в плате памяти (рис. 3). Отодвигаем защелки 1го слот и помещаем туда модуль памяти. Надавливаем пальцам ближе к краям одновременно. Защелки должны встать на «место» (часто со щелчком).

Рисунок 3 Установка оперативной памяти
