4 Ескізи обладнання, яке ремонтується або його вузлів

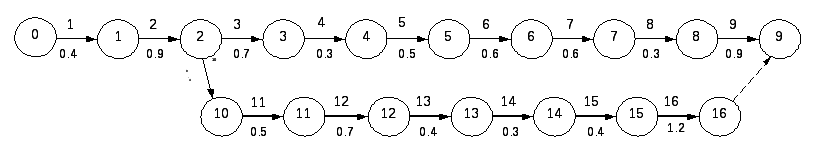

Число у кружечку - номер події

Число над стрілкою - назва роботи згідно таблиці 2.2

Число під стрілкою - час необхідний на операцію

Рисунок 4.1 — Технологічний графік ремонту короткозамикача КЗ-110М

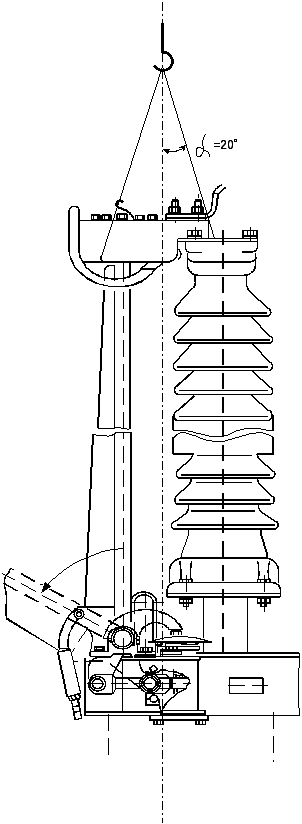

Рисунок 4.2 – Схема строповки короткозамикача КЗ – 110М

5 Охорона праці при проведенні ремонтних робіт

Охорона праці — це комплекс різних заходів, організаційно-технічних, санітарно-гігієнічних і законодавчих, спрямованих на створення безпечних і здорових умов праці. Правильна організація праці при ремонті означає створити умови для високопродуктивної і безпечної роботи, передбачати можливу небезпеку й запобігти їй, забезпечити потрібні санітарно-гігієнічні умови працівникам. До початку роботи на об'єкті весь ремонтний персонал повинен детально бути проінструктований з питань технічної безпеки. Інструктаж проводить майстер. Крім цього, кожен працюючий повинен в процесі своєї виробничої діяльності керуватися правилами безпеки, які викладені в спеціальних виданнях.

У всіх найбільш небезпечних місцях даного об'єкту необхідно вивісити відповідні плакати і попереджувальні знаки. Окремі ділянки повинні мати достатнє природне або штучне освітлення. Перед тим, як приступити до роботи, слід перевірити наявність і справність пристроїв заземлення станків.

Ручний електрифікований інструмент повинен оснащуватися пристроями для заземлення його корпусів.

Необхідно, щоб на місці була аптечка. Разом з цим ремонтний персонал повинен знати правила гасіння пожежі в електроустановках.

При роботах з ручним інструментом дерев'яні рукоятки повинні бути виконані з міцних порід дерева(бук, дуб), а інструмент (молотки) міцно і правильно насаджений на рукоятки.

Гайкові ключі повинні точно відповідати розмірам гайок. Подовжувати ключ при закручуванні гайок за допомогою труби або іншого ключа забороняється.

Іржаві гайки перед викручуванням потрібно змастити. Зберігати ручні інструменти потрібно в спеціальних ящиках, де кожному інструменту відведено своє місце.

При виконанні ремонтних робіт необхідно пам'ятати, що пружини приводу мають попереднє напруження ( стиснення, розтягнення) тому при розбиранні, необхідно прийняти міри обережності.

При виконанні такелажних робіт перш за все необхідно перевірити справність вантажопідйомних механізмів і пристосувань.

Стропи перевіряють на цілісність і відповідність вазі вантажів, що піднімається. Перед використанням слід впевнитись в тому, що на них нема петлеподібних заломів.

До того як приступити до стропування вантажу необхідно точно вияснити місце розміщення строп на конструкції обладнання або його вузлі. При підніманні довгомірних елементів обладнання стропування виконується не менше ніж двома стропами із застосуванням траверс. При підніманні або опусканні обладнання краном або іншим вантажопідйомним механізмом ніколи не дозволяється знаходитись під висячим вантажем.

Підняття відділювача потрібно виконувати тільки за раму. Під час підняття вантажу забороняється виконувати поправку пристосувань, торкатися підйомних канатів.

До роботи на автокрані та з іншими вантажопідйомними механізмами допускаються тільки особи, що здали іспити і мають посвідчення на право працювати. Персонал, який приймає участь в такелажних роботах повинен добре знати всі умовні сигнали і команди. Ручні лебідки повинні мати захищену зубчасту передачу а при одночасній роботі двох лебідок швидкість навивання тросів на обидва їх барабани мають бути однаковою.

Загальні вимоги

До роботи по спеціальності „електрослюсар по ремонту обладнання розподільчих пристроїв ” допускаються особи не молодші 18 років, які пройшли перевірку знань ПТБ, ПТЕ, ППБ та інструкцій у встановленому для даної професії і посади.

Ходити в зоні діючого обладнання дозволяється тільки для виконання робіт по затверджених маршрутах. Забороняється перебувати без захисних касок у виробничих приміщеннях в ремонтній зоні. Куріння дозволяється тільки в спеціально обладнаних для цього місцях.

Виконувати тільки ту роботу, яку доручає майстер або бригадир, при умові, що відомі безпечні способи її виконання.

Не користуватися захисними засобами які не пройшли встановлених випробувань або термін чергового випробування, яких закінчився.

Підтримувати чистоту на робочому місці у виробничих приміщеннях. Виконувати правила особистої гігієни.

До початку роботи перевірити справність інструменту і оснастки, несправні замінити.

При повному закінченні ремонту вимикача вивести з робочого місця пересувну майстерню, робоче місце очистити від усіх залишків, предметів і матеріалів, які застосовувалися в ремонті. Привести вимикач в робочий стан.

При виникненні неполадок , поломок механізмів технологічного обладнання необхідно негайно вимкнути струм, припинити роботу і доповісти майстрові.

При нещасному випадку надати долікарську допомогу потерпілому, викликати швидку допомогу або відправити потерпілого в медпункт.

Особи, які не виконують вимог, несуть відповідальність у порядку, встановленому законодавством, положеннями, правилами і діючими на підприємстві стандартами.

Вимоги безпеки праці при роботі на висоті

Загальні вимоги:

До робіт на висоті відносяться роботи, при яких робочий знаходиться на висоті 1, 3 м і більше від поверхні землі, перекриття або робочого настилу.

Роботи на висоті відносять до робіт з підвищеною небезпекою для виконання яких потрібне попереднє спеціальне навчання і щорічна перевірка знань працівників з питань охорони праці. Для виконання робіт на висоті використовуються риштування і підмостки.

Риштування щоденно оглядаються керівником робіт. Результати огляду записуються в „Журналі приймання і огляду риштувань і підмостків”.

Збирання і розбирання риштувань проводиться по наряду під керівництвом і спостереженням виконавця робіт.

Вимоги безпеки праці для стропольщиків

Загальні вимоги:

Для зачеплення і переміщення вантажів допускаються особи не молодші 18 років, які навчені за спеціальною програмою і мають посвідчення на право виконання цих робіт.

Допущений до самостійної роботи стропольщик повинен:

• мати поняття про будову крана і знати його вантажопідйомність;

• вміти підбирати необхідні для роботи стропи;

• вміти правильно обв’язувати і підвішувати вантаж на гак;

• знати порядок і габарити складання і розміщення вантажів;

• знати прийоми звільнення від дії струму і способи надання допомоги.

Перевірити справність пристроїв для зачеплення вантажу і наявність на них бірки.

У випадку несправності механізму, коли немає можливості опустити вантаж, місце під вантажем необхідно обгородити і вивісити плакати : „Небезпечна зона”, „Прохід закритий”. Повідомити особу, відповідальну за безпечне переміщення вантажу, майстра, начальника цеху.
