Расчёт длины регенерационного участка по дисперсии
Длина регенерационного участка, в зависимости от пропускной способности линии определяется с помощью выражения:
Определим километрическое значение полосы пропускания оптического одномодового кабеля:
,
МГц/км
где
– ширина спектра излучения источника,
– удельная
дисперсия,
.
Для ИКМ-7680
1нм,
.
Пропускная способность ЦСП определяется по формуле:
Для ИКМ-7680
,
.
Длина регенерационного участка:
Длина регенерационного участка выбирается как минимальная величина из рассчитанных по дисперсии и затуханию:
Число регенераторов- n=(5858/78.317)-1=74 регенератора
-
Формирование структуры цикла передачи
-
Выбор метода согласования скоростей
Двустороннее СС с двухкомандным управлением обеспечивает ряд преимуществ по сравнению с односторонним:
1) в ОВГ с односторонним СС принципиально невозможен синхронный режим работы, а с ДСС при синхронном режиме не передается никаких команд СС, что увеличивает пропускную способность канала связи;
2) в ОВГ с ДСС возможно неограниченное увеличение помехоустойчивости команд согласования;
3) ОВГ с ДСС более устойчиво к размножению сбоев цикловой синхронизации;
4) ДСС дает возможность увеличить эффективность использования пропускной способности группового тракта.
При идентичном построении циклов передачи большинство узлов ОВГ с односторонним и двусторонним согласованием скоростей практически одинаково. Учитывая отмеченные обстоятельства, в России при построении ЦСП высших порядков применяют двустороннее согласование скоростей с двухкомандным управлением.
Важным
параметром ОВГ является частота
формирования сигналов согласования
.
Произведем расчет максимальной частоты формирования сигналов согласования в системах с двусторонним согласованием скоростей:
где
;
;
ЦСП |
|
|
|
|
|
|
ИКМ-7680 |
34368 |
|
|
0.52 |
0.34 |
0.86 |
-
Формирование временной структуры группового сигнала и оценка сетки частот генераторного оборудования
Линейный сигнал системы строится на основе сверхциклов, циклов, канальных и тактовых интервалов. Сверхцикл передачи (СЦ) представляет собой интервал времени, за который передается информация всех сигнальных каналов (каналов СУВ) и каналов аварийной сигнализации. Построение структуры цикла передачи показано на рисунке 5.
Циклы Ц1, Ц2......ЦS, каждый из которых длительностью 125 мкс, объединяются в сверхциклы, следующие друг за другом. Каждый цикл состоит из канальных интервалов КИ1, КИ2,..,КИn куда входят дополнительные канальные интервалы, необходимые для передачи синхросигнала (СС) цикловой синхронизации, каналов СУВ и других вспомогательных сигналов.
Каждый КИ представляет собой m-разрядную кодовую группу, в разрядах P1,P2,...,Pm которой передается закодированная информация соответствующего канала, а в дополнительных КИ - кодовые группы синхросигнала и СУВ. Обычно за один цикл передаются СУВ одного или двух каналов. Таким образом, для передачи СУВ всех n каналов потребуется соответственно n или n/2 циклов, объединенных в сверхцикл. Такое объединение циклов в сверхцикл необходимо для организации нужного числа каналов СУВ и правильного распределения этих сигналов на приеме. В первом цикле сверхцикла передается синхросигнал сверхцикловой синхронизации, а СУВ не передаются. Таким образом, число циклов в сверхцикле на один больше, чем требуется для передачи СУВ всех каналов.
Рисунок 5 Структура цикла передачи
Скорость
передачи группового ИКМ сигнала
определяется тактовой частотой системы:,
где m - разрядность кодовой группы, n
- число каналов в системе, включая
канальные интервалы для передачи СУВ,
СС и других служебных сигналов;
- частота дискретизации канала ТЧ.
Итак, расчет сетки частот генераторного оборудования произведем в следующей последовательности:
• Для первичной ЦСП ИКМ-30:
-
по заданному числу каналов системы N=30, рассчитанной частоте дискретизации
и значимости кода т определяется тактовая частота системы:
;
-
по известной
рассчитывается частота следования разрядных импульсов:
;
-
частота следования циклов передачи равна частоте дискретизации:
;
-
частота следования сверхциклов:
кГц.
• Для субпервичной ЦСП ИКМ-15:
-
;
-
;
-
;
-
кГц.
Использование рассмотренных способов согласования скоростей приводит к тому, что скорость передачи формируемого группового потока оказывается несколько больше суммы скоростей объединяемых потоков. Для количественной оценке требуемого увеличения скорости группового потока необходимо рассмотреть структуру цикла передачи, который должен содержать позиции для передачи символов: информационных, циклового синхросигнала, команд согласования, а также служебных.
При построении цикла передачи следует учитывать важные требования, предъявляемые к его структуре:
-
число следующих подряд служебных символов должно быть по возможности минимальным;
-
распределение символов синхросигнала должно быть таким, чтобы время восстановления синхросигнала было минимальным;
-
распределение команд согласования скоростей должно быть таким, чтобы обеспечивалась их максимальная помехоустойчивость;
-
длительность цикла должна быть по возможности минимальной;
-
распределение служебных символов в цикле должно быть равномерным;
-
структура цикла должна позволять системе работать как в синхронном, так и в асинхронном режимах.

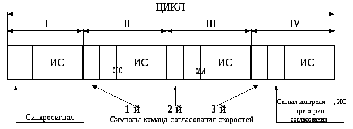

С учетом этих требований получаем структуру цикла, изображенную на рисунке 6.
Рисунок 6 Структура цикла ЦСП
На основе выбранной структуры цикла передачи формируется сетка частот ГО.
