2Вариант

- удельные затраты (на один конец) по оборудованию линейно-аппаратного цеха.

р/кан.-км – удельные затраты по линейному тракту.

Удельные капитальные затраты на один телефонный канал составляют:

р/кан - км

=77 р/кан – годовые эксплуатационные расходы на оборудование ЛАЦ

р/кан -км - годовые эксплуатационные расходы по линейному тракту

Годовые эксплуатационные расходы на один телефонный канал составляют:

р/кан - км

Сумма приведенных затрат:

Сводная таблица расчета вариантов будет иметь следующий вид :

вариант
1. ИКМ-7680	20	16	0.8	0.06	117	53	0.84	0.085	1224
2. ИКМ-1920	120	77	0.8	0.06	117	53	0.88	0.104	1382

Таким образом, видно, что минимальную сумму приведенных затрат обеспечивает 1 вариант, т. е. наиболее целесообразно построение ЦСП на основе системы связи ИКМ-7680.

Характеристики ЦСП ИКМ-7680:

Число каналов	7680
Частота дискретизации , кГц	-
Цикловая частота , кГц	256
Число разрядов кода,	-
Защищённость от шумов квантования , дБ	61
Максимальная частота согласования скоростей , Гц	2610
Среднее время восстановления синхронизма , мс	0.05
Скорость передачи в линейном тракте кбит/с	668428
Тип линейного кода	10B1P1R
Максимальная дальность связи , км	830
Длина регенерационного участка , км	70
Тип оптического кабеля	ОКЛ-01-0.3
Рабочая длина волны , мкм	1.55
Энергетический потенциал системы , дБ	38
Энергетический запас системы , дБ	4

Для организации соединительных линий на магистральных системах связи система передачи «Сопка-5», использует оптический кабель ОКЛ-01-0.3/2.0.

Основные характеристики кабеля ОКЛ-01-0.3/2.0

Размер ОВ, мкм	8.5/125
Длина волны, мкм	1.55
Полоса пропускания на длине 1 км, МГц	5000
Коэффициент затухания, дБ/км	0.3
Дисперсия, пс/(нмкм)	2.0
Тип волокна	одномодовое

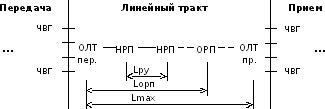

Структурная схема аппаратуры Сопка-5 Структурная схема аппаратуры икм-7680
