§3 Оборудование устья скважин

Оборудование устья скважины состоит из колонной головки и предназначено для подвешивания обсадных колонн, герметизации и разобщения межколонных пространств, установки противовыбросового оборудования (в процессе бурения) и фонтанной арматуры (в процессе эксплуатации). В зависимости от конструкции устье скважины может быть оборудовано различными способами (рис .1.4).

П

Схемы колонных головок:

а – одноколонная конструкция скважины; б – двухколонная конструкция; 1 – кондуктор; 2 – эксплуатационная колонна; 3 – фланец; 4, 7 – пьедестал;

5 – патрубок с фланцем; 6 – промежуточная колонна

Рис. 1.4

о условиям эксплуатации оборудование подразделяется на три группы: для умеренного макроклиматического района: 1) некоррозионной и 2) коррозионной сред; 3) для холодного макроклиматического района и некоррозионной среды.

В шифре колонных обвязок приняты следующие обозначения: О – обвязка, К – колонна, К или М – способ подвешивания колонн (соответственно на клиньях или на муфте), 1, 2, 3 и т. д. – число подвешиваемых колонн (без учета колонны кондуктора), первое число – рабочее давление, второе число – диаметр эксплуатационной колонны в мм, третье число – диаметр технической колонны, четвертое число – диаметр колонны кондуктора в мм, ХЛ—климатическое исполнение для холодного района, исполнение по коррозионной стойкости:

К2 – для сред, содержащих H₂S и СО₂ до 6%;

КЗ – для сред, содержащих H₂S и СО₂ до 25%;

К2И – для колонных обвязок, изготовленных из малолегированной и низкоуглеродистой стали с применением ингибитора в скважине.

Различают следующие типы оборудования обвязки обсадных колонн:

- ОКМ с муфтовой подвеской обсадных труб;

- ОКК с клиньевой подвеской обсадных труб.

Оборудование обвязки обсадных колонн типа ОКМ (рис. 1.5) рассчитано на давление 14 МПа. Оно состоит из корпуса, муфтовой подвески, стопорных винтов, пробкового крана и манометра. Обвязка эксплуатационной колонны осуществляется с помощью муфтовой подвески.

Оборудование обвязки обсадных колонн типа ОКМ:

1 – кран пробковый проходной типа КППС; 2 – корпус; 3 – манометр;

4 – муфтовая подвеска; 5 – стопорный винт

Рис. 1.5

Техническая характеристика оборудования типа ОКМ приведена ниже.

Оборудование обвязки: ОК1-140-140Х219

ОКМ1-140-146Х219

ОКМ1-140-140Х245

ОКМ-140-146Х245

ОКМ1-140-186Х245

Запорное устройство Кран пробковый со смазкой КППС-65Х 140

Габаритные размеры, мм:

длина 1050

ширина 510

высота 50

Масса, кг:

в собранном виде 320345

полного комплекта 355380

Оборудование обвязки обсадных колонн типа ОКК (рис. 1.6) рассчитано на давление 21, 35 и 70 МПа. Оно предназначено для подвешивания двух и более обсадных колонн кондуктора (на резьбе или на сварке), технических и эксплуатационной, а также для герметизации и разобщения межколонных пространств с помощью упругих уплотнений.

Оборудование обвязки обсадных колонн типа ОКК:

1 – крестовина; 2, 4, 5, 8 и 9 – пакеры; 3, 6 и 10 – подвески; 7 – манифольд нижней промежуточной (средней) колонной головки; 11 – манифольд нижней колонной головки; 12 – нижняя колонная головка; 13,15 и 16 – нагнетательные клапаны; 14 – промежуточная (средняя) колонная головка; 17 – манифольд промежуточной (верхней) колонной головки; 14 – промежуточная (средняя) колонная головка

Рис. 1.6

Оборудование типа ОКК состоит из отдельных сборочных единиц – колонных головок. Нижняя колонная головка (ГНК), присоединяемая непосредственно к верхнему концу обсадной колонны (кондуктору), выпускается в трех исполнениях:

исполнение 1 – присоединение к обсадной колонне с помощью внутренней резьбы на корпусе головки;

исполнение 2 – присоединение к обсадной колонне с помощью наружной резьбы;

исполнение 3 – присоединение к обсадной колонне посредством сварки.

Колонные головки устанавливают на устье скважины последовательно по мере спуска и цементирования обсадных колонн. Их подбирают с учетом максимального пластового давления, ожидаемого при бурении следующего за обсаженным интервала скважины.

Оборудование типа ОКК состоит из нижней, промежуточной – первой, второй и третьей (верхней) колонн.

Обвязка обсадных колонн осуществляется с помощью клиньевых подвесок и пакеров.

Клиньевая подвеска состоит из корпуса и клиньев, которые в сборе устанавливают в конической расточке крестовины.

Для определения технологических операций каждая из колонных головок оснащена манифольдами. С целью контролирования давления в затрубном пространстве предусмотрены вентили, краны и манометры.

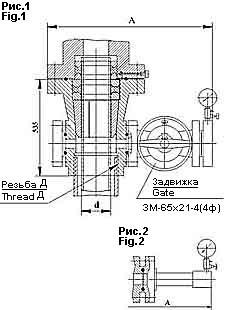

ОБВЯЗКА КОЛОННАЯ ОКК1-21-х245ХЛ-4

Обвязка колонная предназначена для обвязывания двух обсадных колонн, выступающих над устьем скважины с целью герметизации межколонного пространства между ними, контроля давления в нем. Обвязка колонная оснащена трубодержателем клиновым для подвешивания колонны эксплуатационной. Для герметизации межколонного пространства предусмотрены пакеры, размещенные между верхними и нижними кольцами пакеров. Наличие двух пакеров позволяет произвести опрессовку фланцевого соединения корпуса головки трубной с корпусом обвязки колонной.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Температура скважинной среды, °С, не выше	100
Температура окружающей среды, °С	от -60 до +60
Класс материала по классификации	Spec. 6A API - BB.
Скважинная среда:	нефть, газ, газоконденсат, вода пластовая с суммарным содержанием СО2 и Н2S до 0,003% по объему.

По требованию заказчика возможна поставка обвязок колонных в исполнении К1 (СО2 до 6%) и К2 (СО2 и Н2S до 6% каждого).

ОБВЯЗКА КОЛОННАЯ ОКК2-21-146х245х324ХЛ-4Ф

Обвязка колонная предназначена для обвязывания трех обсадных колонн, выступающих над устьем скважины, с целью герметизации межколонного пространства и контроля давления в нем. Обвязка колонная оснащена трубодержателями клиновыми для подвешивания колонны технической и эксплуатационной. Для герметизации межколонного пространства предусмотрены пакеры, размещенные между верхними и нижними распорными кольцами . Наличие сдвоенных пакеров позволяет произвести опрессовку фланцевых соединений корпуса головки трубной с верхним корпусом обвязки колонной и корпуса верхнего с корпусом нижним обвязки колонной. Изделие сертифицировано по Spec.6API. Качество изготовления изделия обеспечивается системой, сертифицированной по ISO 9001.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Температура скважинной среды, °С, не выше	100
Температура окружающей среды, °С	от -60 до +60
Класс материала по классификации	Spec. 6A API - BB.
Скважинная среда:	нефть, газ, газоконденсат, вода пластовая с суммарным содержанием СО2 и Н2S до 0,003% по объему.
Рабочее давление, MПa/psi	21/3000
Условный диаметр обвязываемых обсадных колонн, мм	146, 245, 324
Масса , кг	1031
