Оборудование газлифтных скважин
Оборудование газлифтных скважин аналогично оборудованию фонтанных. На устье устанавливается упрощенная фонтанная арматура, обвязка которой зачастую позволяет подавать газ в затрубное пространство и в НКТ. На рисунке 5 приведена принципиальная схема газлифтной установки Л.

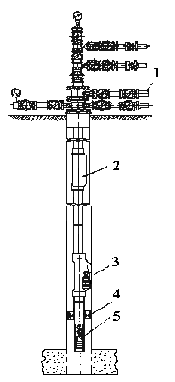

Рисунок 5. Принципиальная схема газлифтной установки Л.
1 – фонтанная арматура; 2 – скважинные камеры; 3 – газлифтные клапаны; 4 - пакер; 5 – приёмный клапан.
В настоящее время используются комплектные газлифтные установки для непрерывного компрессорного газлифта типа Л и для наклонно-направленных скважин типа ЛН. Например, Л - 60Б - 210, где 60 - условный диаметр колонны подъёмных труб, мм (60; 73; 89 мм); Б - условный наружный диаметр газлифтных клапанов (А, Б, В - соответственно диаметры 38, 25 и 20 мм); 210 - рабочее давление, кг/см2 (21 МПа). Эти установки обеспечивают автоматический пуск и освоение скважин, стабильную работу в заданном режиме, возможность перехода с фонтанной эксплуатации на газлифтную без подъёма НКТ и возможность спуска в НКТ до забоя любого технологического оборудования (манометров и др.).
Установки типа Л относятся к газлифтным установкам полузакрытого типа ( после посадки пакера башмачный клапан палает на забой и полностью открывается проход колонны подъёмных труб) включают фонтанную арматуру АФКЗа – 65 - 210 и скважинное оборудование – скважинную камеру, газлифтный клапан, пакер и приёмный клапан.
В таблице 2 приведена краткая техническая характеристика газлифтных установок серии Л
Таблица 2. Основные параметры газлифтной установки серии Л
Показатель |
Тип газлифтной установки |
|||
Л-60А-210-118 |
Л – 60Б - 210 - 136 |
Л-73Б-210 - 140 |
Л-73А-73Б -210 - 122 |
|
1 |
2 |
3 |
4 |
5 |
Условный диаметр эксплуатационной колонны, мм |
146 |
168 |
168 |
146 х 168 |
Условный диаметр колонны подъёмных труб, мм |
60 |
60 |
73 |
73 |
Максимальный отбор жидкости, м3/сут |
100 - 120 |
100 - 120 |
250 - 300 |
250 - 300 |
Рабочее давление, МПа |
21 |
21 |
21 |
21 |
Условный диаметр газлифного клапана, мм |
38 |
25 |
25 |
38х25 |
Максимальная глубина спуска, м |
2500 |
2500 |
2500 |
5000 |
Масса скважинного оборудования, кг |
404 |
221 |
274 |
447 |
Пуск газлифтной скважины в эксплуатацию
Для ввода в работу новых и отремонтированных скважин осуществляют их пуск. Пуск скважины заключается в вытеснении жидкости газом в линии газоподачи до башмака подъёмных труб методом продавки и ввода газа в подъёмные трубы.
