2.2.3. Разработка структуры операционного автомата

Анализ алгоритмов деления и дизъюнкции позволяет разработать структуру операционного автомата. Учитывая действия, которые требуется выполнить для реализации алгоритма, включим в состав операционного автомата следующие элементы:

• Два шестнадцатиразрядных регистра Рг и Рг для хранения входных операндов и промежуточных результатов с возможностью сдвига своего содержимого влево;

• Шестнадцатиразрядный регистр Рг с возможностью сдвига своего содержимого влево. При выполнении деления служит для размещения результата арифметической операции сложения или вычитания (при формировании остатка): в конце операции деления в нем будет размещен результат – частное. При выполнении дизъюнкции в регистре Рг формируется результат.

• Шестнадцатиразрядный регистр Рг с возможностью сдвига своего содержимого влево для размещения частного в процессе его формирования.

• Шестнадцатиразрядный двоичный параллельный сумматор/вычитатель Сум/Выч;

• Четырехразрядный вычитающий счетчик Сч по модулю 16;

• Триггер переполнения Тг OV для хранения признака переполнения разрядной сетки;

• Триггер P для хранения признака четности числа единиц в результате.

• Триггер Тг для временного хранения знака частного;

• Схема сравнения на «равно» и единицы для определения вида совершаемой операции;

• Схема сравнения на «равно» знаковых разрядов исходных операндов;

• Схема сравнения на «равно» старшего разряда двоичного вектора A с нулем для логической операции дизъюнкции;

• Схема сравнения на «равно» старшего разряда двоичного вектора В с нулем для логической операции дизъюнкции;

• Схема сравнения на «равно» флага с нулем.

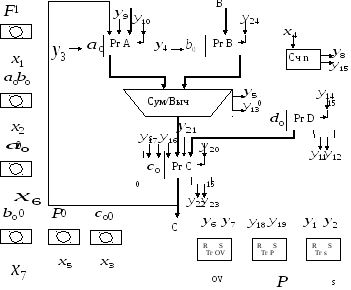

Рис. 2.3. Операционный автомат АЛУ

А

2.2.4. Список микроопераций и логических условий, реализуемых в оа

Таблица 2.1. Список микроопераций и логических условий

Микрооперация	Действие	Логическое условие	Действие

Определим, какая последовательность микроопераций должна быть реализована в разработанной структуре, чтобы выполнились операции деления и дизъюнкции, предусмотренные алгоритмом. Сохраним топологию графа алгоритма и заменим содержимое его операторных вершин на соответствующие микрооперации, а содержимое условных вершин – на соответствующие логические условия.

Полученный таким образом граф принято называть микропрограммой и рассматривать в качестве исходных данных при проектировании управляющего (микропрограммного) автомата. Микропрограмма операции деления и дизъюнкции в терминах микроопераций и логических условий изображена на рисунке 2.4.
