постійне
-
тимчасове
-
7.4 Визначення згинаючих моментів
-
Армування головної балки пов’язано з побудовою обвідної епюри згинаючих моментів. Ординати епюр в місцях опирання другорядних балок та на опорах обчислюємо за формулами:
-

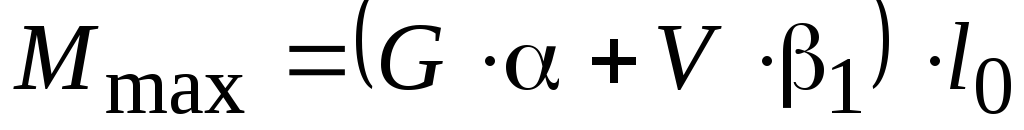

- максимальні згинальні моменти:
-
; -
- мінімальні згинальні моменти:
-
-
де
–
табличні коефіцієнти, які обираються
в залежності від розрахункової схеми
та розташування перерізу. -
Огинаюча епюра моментів будується за отриманими значеннями
та
.
Розрахунок зведено до таблиці: -
Ординати згинальних моментів
|
x/l |
Навантаження |
Коефіціенти |
|
|
|
G∙α+V∙β1 |
G∙α-V∙β2 |
Згинальні моменти,кН∙м |
|||||
|
G, кН |
V,кН |
l0, м |
α |
|
|
Мmax |
Мmin |
||||||
|
0,333 |
66,016 |
108,93 |
6,19 |
0,2381 |
0,2857 |
0,0476 |
15,72 |
31,12 |
5,19 |
46,84 |
10,53 |
289,94 |
65,18 |
|
0,667 |
0,1429 |
0,2381 |
0,0958 |
9,43 |
25,94 |
10,44 |
35,37 |
-1,01 |
218,94 |
-6,25 |
|||
|
0,848 |
-0,0907 |
0,0303 |
0,1211 |
-5,99 |
3,3 |
13,19 |
-2,69 |
-15,25 |
-16,65 |
-94,4 |
|||
|
1,0 |
6,25 |
-0,2857 |
0,0357 |
0,3214 |
-18,86 |
3,89 |
35,01 |
-14,97 |
-53,87 |
-93,56 |
-336,69 |
||
|
1,133 |
6,3 |
-0,1400 |
0,0127 |
0,1528 |
-9,24 |
1,38 |
16,64 |
-7,86 |
-25,88 |
-49,518 |
-163,044 |
||
|
1,20 |
-0,0667 |
0,0667 |
0,1333 |
-4,40 |
7,27 |
14,52 |
2,87 |
-18,92 |
18,08 |
-119,196 |
|||
|
1,333 |
0,0794 |
0,2063 |
0,1270 |
5,24 |
22,47 |
13,83 |
27,71 |
-8,59 |
174,573 |
-54,117 |
|||
|
1,667 |
0,1111 |
0,2222 |
0,1111 |
7,33 |
24,2 |
12,10 |
31,53 |
-4,77 |
198,64 |
-30,05 |
|||
|
1,79 |
0,0 |
0,1053 |
0,1053 |
0 |
11,47 |
11,47 |
11,47 |
-11,47 |
72,26 |
-72,26 |
|||
|
1,858 |
-0,0623 |
0,0547 |
0,1170 |
-4,11 |
5,96 |
12,74 |
1,85 |
-16,85 |
11,66 |
-106,155 |
|||
|
2,0 |
-0,1905 |
0,0952 |
0,2857 |
-12,58 |
10,37 |
31,12 |
-2,21 |
-43,7 |
-13,92 |
-275,31 |
|||
7.5 Визначення поперечних сил
,
,
де:
–
табличні
коефіцієнти, які обираються в залежності
від розрахункової схеми та розташування
перерізу.
|
Пролiт |
Ділянка |
Навантаження |
Коефіцієнти |
Gγ |
Vδ1 |
Vδ2 |
Поперечна сила |
||||
|
G |
V |
γ |
δ1 |
δ2 |
Qmax |
Qmin |
|||||
|
1 пр |
І |
66,016 |
108,93 |
0,7143 |
0,8571 |
0,1428 |
47,16 |
93,36 |
15,56 |
140,52 |
31,6 |
|
ІІ |
-0,2857 |
0,2698 |
0,5555 |
-18,86 |
29,39 |
60,51 |
10,53 |
-79,37 |
|||
|
ІІІ |
-1,2857 |
0,0357 |
1,3214 |
-84,88 |
3,89 |
143,94 |
-80,99 |
-228,82 |
|||
|
2 пр |
ІV |
1,0953 |
1,2738 |
0,1785 |
72,31 |
138,76 |
19,44 |
211,07 |
52,87 |
||
|
V |
0,0958 |
0,5874 |
0,4921 |
6,32 |
63,99 |
53,6 |
70,31 |
-47,28 |
|||
|
VІ |
-0,9047 |
0,2858 |
1,1905 |
-59,72 |
31,13 |
129,68 |
-28,59 |
-186,4 |
|||
Визначення площі арматури на опорі В та С здійснюємо за формулою:
,
де
336,69кН.м
- осьовий момент на опорі В;
кН
- поперечна сили
на опорі В,з
правого боку;
м
- розмір поперечного перерізу колони,
приймається попередньо.
де
275,31кН.м
- осьовий момент на опорі С;
кН
- поперечна сили
на опорі С,з
правого боку;
П
оперечний
переріз
головної балки – тавр
