3.4 Визначення згинальних моментів

Конструювання другорядної балки пов’язано з епюрою моментів

.

Коефіцієнт в залежності від відношення приймаємо за таблицею 26 (метод.)Обчислюємо згинальні моменти відповідно до відношення

Визначаємо поперечні сили

Таблиця7.

Проліт	переріз	Коефіцієнти			Згинаючі моменти, кНм
1 проліт	1	0,065	-		60,59	-
	2	0,09	-		83,9	-
	2′	0,091	-		84,83	-
	3	0,075	-		69,91	-
	4	0,02	-		18,64	-
Оп.В	5	-	-0,0715		-	-68,8
2 проліт	6	0,018	-0,03		16,35	-27,24
	7	0,058	-0,009		52,67	-8,17
	7′	0,0625	-		56,76	-
	8	0,058	-0,006		52,67	-5,45
	9	0,018	-0,024		16,35	-21,79
Оп.С	10	-	-0,0625		-	-56,76
3 проліт	11	0,018	-0,023		16,35	-20,87
	12	0,058	-0,003		52,67	-2,72
	12′	0,0625	-		56,76	-

Рис 8 Епюра згинальних моментів та поперечних сил другорядної балки

3.5 Визначаємо розміри поперечного перерізу другорядної балки:

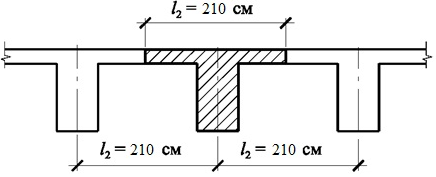

Рис. 9 Переріз перекриття в поперечному напрямку.

Робочу висоту балки визначаємо за формулою

де:

М = 8483 – найбільший згинальний момент у балці.

=0,9 – коефіцієнт умов роботи важкого бетону;

= 11,5 МПа – розрахунковий опір стиску для бетону В20

b = 20– ширина перерізу балки другорядної балки

см.

Повна висота балки:

см

Приймаємо h = 45см, b = 20 см

Уточнюємо робочу висоту балки:

а) у випадку розміщення робочої арматури у два ряди:

см

б) у випадку розміщення сіток на опорі:

см

в) у випадку розміщення робочих стержнів у один ряд:

см

Визначення ширини полки:

За величину звису приймається менше значення, найдене із наступних умов:

1) см;

2) см

3) якщо , то ; так як 7см >см, то третю умову враховувати не потрібно: см.

Приймаємо см

Рис 10 переріз другорядної балки

3.6 Визначаємо розрахункові форми поперечного перерізу другорядної балки:

Визначаємо положення нейтральної лінії:

кН^.см

Так як кН^.мкН^.м, то переріз розраховуємо як прямокутний з шириною см та висотою h= 45 см.
