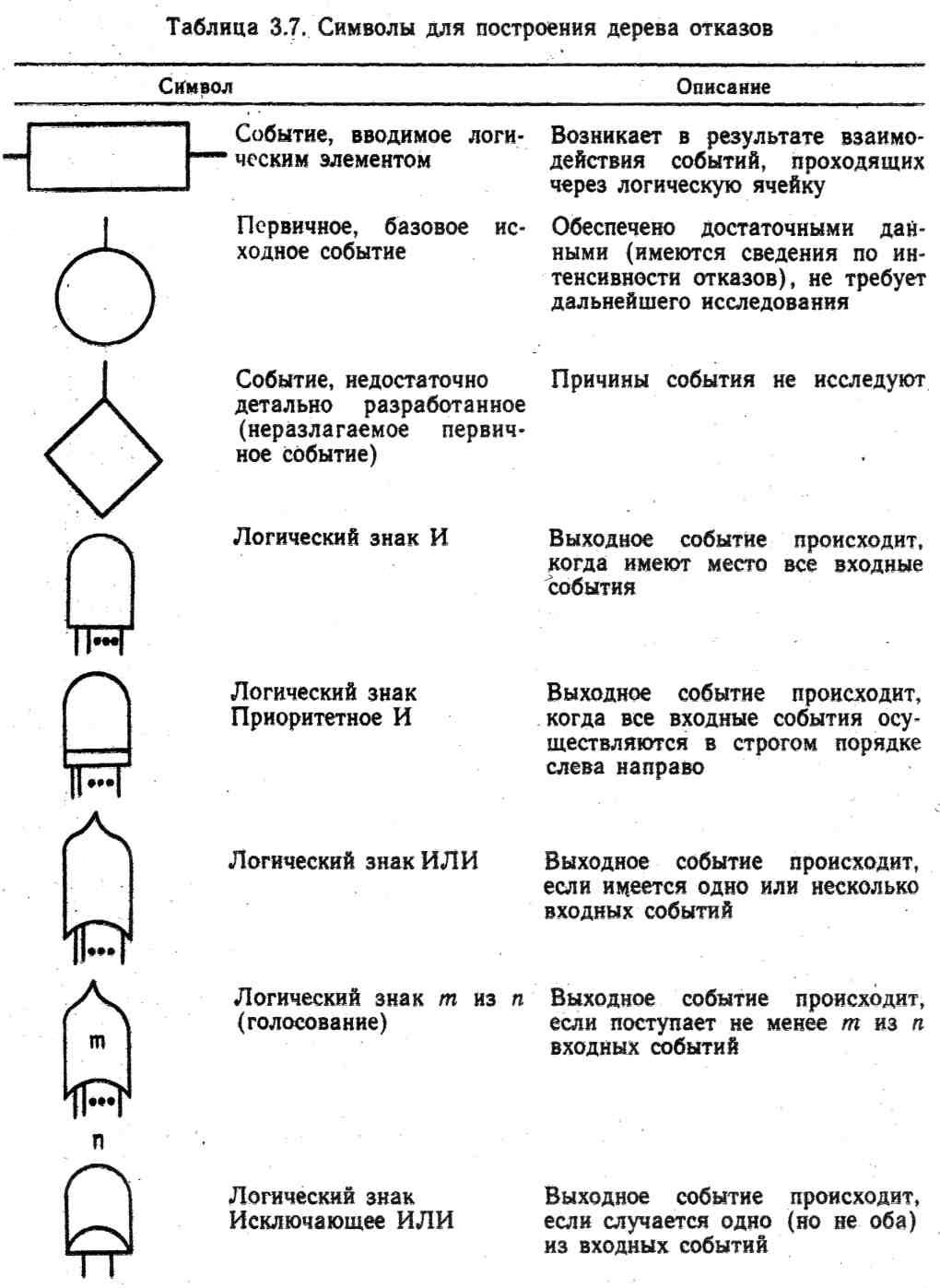

Логічні символи для побудови дерева відмов (дерева помилок)

Зображення логічного

символу

Значення символу

Опис дії логічного елементу

Подія, що введена логічним елементом

Виникає внаслідок взаємодії подій, що проходять крізь логічну комірку

Первинна, базова (вихідна) подія

Забезпечена достатніми даними ( є відомості про інтенсивність відмов) не потребує додаткових досліджень

Подія недостатньо досліджена (нерозвинена подія)

Причини події не досліджують

Логічний знак «І»

Вихідна подія відбувається, якщо діють всі вхідні події

Логічний знак «Приоритетне І»

Вихідна подія відбувається, якщо всі вхідні події здійснюються в строгому порядку зліва направо

Логічний знак «АБО»

Вихідна подія відбувається, якщо діють одне або декілька вхідних подій

n

Логічний знак

« m із п »

Вихідна подія відбувається, якщо діють не менше т із п вхідних подій

Логічний знак «Виключаючи АБО»

Вихідна подія відбувається, якщо діє одна (але не обидві) вхідні події

Додаток В

Орієнтовні значення імовірності

Самопочуття і стан людини

Головний біль

0,04

Запаморочення

0,002

Підвищення артеріального тиску

0,003

Різке погіршення тяжкої хвороби

0,011

Хворі органи слуху і зору

0,03

Наявність негативних психічних станів (утомленість, підвищенна емоційність)

0,04

Знаходження у стані алкогольного або наркотичного сп’яніння

0,20

Знаходження у стані після прийняття ліків, що знижують реакцію і увагу

0,28

Неадекватний стан

0,01

Втома

0,03

Перенапруження

0,04

Шкідлива звичка

0,001

Вік людини

0,02

Особиста недисциплінованість

0,15

Свідоме приховування погіршення стану здоров’я

0,005

Лінощі

0,6

Догляд за хворим

0,005

Ослаблена імунна система

0.002

Психічні вади

0,1

Суіцид

0,001

ДТП

Проїзд на заборонені знаки

0,002

Недотримання вказівок регулювальника

0,01

Ігнорування дорожніх знаків

0,001

Перевищення швидкості

0,001

Перехід дроги в забороненому місці

0,03

Ігри поблизу дороги

0,001

Погана професійна підготовка водія

0,015

Несправні очисники лобового скла

0,004

Погані погодні умови

0,07

Незадовільний стан дороги

0,05

Зношені шини

0,05

Відсутність світлофору

0,1

Відсутність пішохідного переходу зебра

0,1

Відсутність безпечного переходу

0,8

Несправність гальмівної системи

0,01

Порушення правил дорожнього руху

0,2

Перехід на червоне світло

0,2

Відсутність регулювальника

0,2

Негативний вплив зовнішніх факторів на водія (шум, осліплення, розмови у машині або по мобільному телефону)

0,0025

Відсутність достатнього досвіду водіння

0,06

Несправність системи керування автомобілем

0,003

Відсутність попереджувальних знаків і розмітки

0,015

Відсутність освітлення

0,007

Вузька дорога

0,013

Темний період доби

0,08

Негативні природні явища (дощ, сніг, ожеледиця)

0,17

Виїзд на зустрічну смугу

0,008

Незнання правил дорожнього руху

0,014

Незадовільний рівень підготовки водіїв

0,009

Неуважність водія

0,0178

Неуважність пішохода

0,024

Раптова поява автомобіля

0,007

Несправність обладнання

Порушення ізоляції

0,02

Ремонт при включеному електрообладнанні

0,001

Не проводився тех. огляд

0,03

Не вимкнув автомат

0,002

Поломка автомата

0,02

Відсутність захисного заземлення

0,02

Пошкодження захисного заземлення

0,04

Спрацювання складових машини

0,1

Неправильна експлуатація машини

0,02

Відсутність профілактичних заходів

0,2

Відсутність захисного щита

0,12

Устаріла конструкція інструментів

0,5

Невідповідність інструментів ТУ

0,3

Несправність інструментів

0,4

Незадовільний стан обладнання

0,03

Пошкодження ізоляції проводу

0,05

Руйнування ізоляції клеми під’єднання проводу

0,005

Незадовільне технічне обслуговування

0,05

Незадовільні умови зберігання

0,10

Відмова блоку живлення

0,70

Пошкодження дроту

0,001

Порушення цілісності системи

0,02

Розбита оптика

0,0003

Перегоріла лампа

0,0001

Невміння користуватися приладом

0,001

Неполадки патрона

0,0001

Неполадки автоматичного вимикача

0,0001

Неполадки кріплення різця

0,001

Неполадки електрообладнання

0,001

Обробка заготовок з наявністю сторонніх включень

0,002

Знаходження людини на струмопровідній підлозі

0,005

Торкання тілом іншого струмопровідного об'єкту

0,001

Налагодження людиною верстату

0,14

Ремонтування людиною верстату

0,01

Торкання верстату сторонньою людиною

0,01

Порушення вимог ОП і ТБ

Порушення режиму праці та відпочинку

0,004

ЗІЗ є, але не використовуються

0,1

Відсутність контроль ОП

0,2

Вийшов термін дії ЗІЗ

0,15

Відсутність ЗІЗ

0,1

Відсутність віброізоляції

0,5

Відсутність шумопоглинання

0,25

Недостатня вентиляція повітря робочої зони

0,3

Відсутній контроль ОП з боку керівництва

0,02

Відсутній контроль ОП з боку інспекторів ОП

0,02

Особиста недисциплінованість

0,15

Свідоме порушення правил безпеки праці

0,05

Недоліки посадового інструктажу

0,01

Особиста недисциплінованість

0,15

Свідоме порушення правил безпеки праці

0,05

Не проводяться медичні профілактичні обстеження працівників

0,05

Неправильна робоча поза

0,3

Недостатній рівень знань

0,5

Відсутність знань з ТБ

0,3

Недостатній рівень освітлення

0,02

Висока температура, відносна вологість

0,02

Низька температура

0,1

Відсутність віброізоляції

0,5

Недотримання правил вибору взуття

0,15

Недостатній контроль майстра

0,03

Дозвіл майстра працювати на верстаті, де не проведено ТО

0,001

Порушення вимог щодо організації виробничого чи навчального процесу

0,02

Травми опорно-рухомого апарату

0,002

Невірно вибрана подача

0,3

Невірно вибрана швидкість різання

0,3

Обробка заготовок з наявністю сторонніх включень

0,002

Низький контроль за умовами праці

0,50

Висока вартість ергономічного обладнання робочих місць, яке відповідає ергономічним вимогам

0,004

Відмови ливарного обладнання

Відмова перемикача клапана „Д”

8_*10^-2

Перемикач „Д” не працює 24 год

6_*10^-3

Відмова повітронагрівача „В”

4_*10^-3

Відмова повітронагрівача „В” працювати 24 год.

5*10^-2

Відмова повітронагрівача „С”

4*10^-3

Відмова повітронагрівача „С” працювати 24 год.

5*10^-2

Компресор не запустився

6*10^-3

Компресор не запустився 24 год.

7*10^-2

Відмова регулятора перемикача

4*10^-2

Не відкривається перемикач „ДІ”

8*10^-2

Не відкривається перемикач „Д2”

8*10^-2

Імовірність відмови клапана В11

5*10^-3

Імовірність відмови працювати клапана В11

9*10^-3

Імовірність відмови клапана С11

5_*10^-3

Імовірність відмови працювати клапана С11

9_*10^-3

Підвищення концентрації пилу в газах завдяки порушенням технології виробництва;

5_*10^-2

Підвищення витрати газу завдяки порушенням технології виробництва

2_*10^-2

Вторинний винос пилу з бункеру циклону

10^-2

Порушення цілостності корпусу циклону

10^-4

Вихід з ладу насосу

10^-3

Відключення електропостачання

0,2

Неспрацьовування аварійного електропостачання

10^-2

Прорив трубопроводу орошаючої води

10^-3

Недостатня кваліфікація оператора

2_*10^-2

Вихід з ладу КВП

3_*10^-2;

Замулення форсунок скрубберу

2_*10^-2

Вихід з ладу димососу

0,1

Неспрацьовування автоматичного відключення печі

5_*10^-3

Проектні недоліки циклону

10^-4

Проектні недоліки скрубберу

10^-4

Невірний вибір циклону

5_*10^-3

Невірний вибір скрубберу

5_*10^-3

Невірний вибір форсунок

10^-2

Недостатній контроль за ходом технологічного процесу

0,08

Пожежі

Відсутність обходу лісників

0,45

Відсутність каланчі

0,20

Відсутність технічного контролю (вертольоту, об’їзди, космічні апарати)

0,90

Підпал

0,09

Необережне поводження з вогнем

0,08

Інша причина

0,003

Іскра від автомобіля

0,002

Іскра від поїзду

0,001

Профілактичні заходи (протипожежні смуги);

0,40

Відсутність людей

0,85

Наявність сміття та звалищ

0,80

Блискавка

0,006

Самозаймання;

0,002

Сухість повітря

0,04

Висока температура повітря

0,90

Вітер

0,02

Відсутність профілактичних заходів (протипожежні смуги);

0,10

Несвоєчасний приїзд ПРС

0,50

Незадовільний протипожежний контроль

0,50

Немає пожежної сигналізації

0,8

Немає вогнегасника

0,5

Наявність сміття

0,1

Загорання від ГСМ

0,2

Загорання від електропроводки

0,3

Недостатньо спеціальної техніки

0,5

Недостатньо спорядження

0,4

Недостатньо засобів пожежегасіння

0,1

Недоліки у роботі персоналу

0,005

Відсутність контролю за роботою підлеглих

0,002

Неукомплектованість штату

0,1

Неузгодженість дій у підрозділі

0,005

Складні обставини пожежі

0,2

Руйнування конструкцій

0,25

Брак знань

0,04

Брак досвіду

0,06

Свідоме порушення інструкції

0, 03

Неналежний рівень організації підготовки у підрозділі

0,06

Зношеність техніки

0,8

Негативний вплив чинників пожежі

0,12

Недостатньо спеціальної техніки

0,5

Недостатньо спорядження

0,4

Недостатньо засобів пожежегасіння

0,1

Навчання

Відсутність допомоги лаборанта, викладача

0,0005

Навмисні дії студентів або викладача

0,4

Непроходження попередньо інструктажу

0,001

Недотримання послідовності проведення дослідів

0,03

Неправильне місцезнаходження під час досліду

0,002

Використання реактивів після терміну придатності

0,007

Некомпетентність та неувага викладача

0,006

Захворів на момент вступних іспитів

0,02

Запізнився на вступні іспити

0,05

Неможливість списати під час вступу

0,97

Відсутність здібностей до навчання

0,8

Травма чи тяжка хвороба під час навчання

0,02

Пологи та догляд за новонародженим

0,05

Догляд за хворим

0,005

Втрата інтересу

0,06

Не повернувся з академвідпустки

0,05

Порушення дисципліни

0,001

Не здав сесію

0,01

Не перездав сесію

0,003

Вчиться на платному

0,2

Незадовільний матеріальний стан сім’ї

0, 05

Відсутність можливості у студента заробити самому

0,02

Систематичні пропуски занять з неповажних причин

0,25

Наркотична та алкогольна залежність

Наркотична залежність в утробі матері

0,001

Прагнення до зниження напруги, почуття тривоги

0,01

Прагнення до втечі від проблем, пов’язаних з дійсністю

0,03

Поганий настрій, невпевненість у собі, особливо у психічно неврівноважених підлітків

0,03

Доступність

0,05

Відсутність виховання в навчальних закладах, сімї

0,07

Перше ознайомлення з наркотиком через цікавість (близько 50-80 % наркоманів уперше спробували наркотики через цікавість);

0,6

Прагнення знайти джерело натхнення

0,015

Нерозуміння великої небезпеки, яку таїть у собі вживання наркотиків

0,8

Відсутність хобі

0,1

Неможливість адаптуватись та знайти своє місце в суспільстві

0,2

Сприятливий стан людського організму до вживання наркотику

0,3

Несвоєчасне виявлення наркотичної залежності

0,1

Слабка сила волі

0,1

Психічні вади

0,1

Побутові травми і захворювання

Вживання отруйних грибів

0.0073

Збір їстівних грибів на території забрудненій отрутою

0.0065

Пізня перша допомога

0.0043

Індивідуальний стан здоров’я

0.0075

Недостатня інформованість населення про стан забруднення території

0.0025

Немає доступу до телефону

0.0012

Пошкоджений зв’язок

0.0033

Поломка машини швидкої допомоги в дорозі

0.0015

Швидка допомога не отримала сигнал

0.0085

Недостатні знання населення

0.0054

Порушення часу обробки грибів

0.0063

Не було обробки грибів

0.0014

Низький рівень культури здоров’я населення

0,002

Відсутність умов для занять фізичною культурою та спортом

0.002

Негативна спадковість

0,05

Пряма інфекція

0,095

Немає засобів індивідуального захисту

0,07

Є близькі контакти з хворими

0,0001

Хвороба у членів родини

0,0002

Немає пропаганди медичних знань та здорового способу життя

0,04

Немає ізоляції та обсервації осіб , що мали контакти з хворими

0,06

Недотримання регламенту статевої поведінки

0,008

Немає першої лікарьскої допомоги у максимально короткі строки

0,09

Ветконтроль відсутній

0,5

Помилка ветконтролю

0,01

Контрабанда

0,001

Корупція

0,08

Помилка на митниці

0,02

Митно-ветеринарна помилка

0,01

Розповсюдження через заклади громадського харчування

0,03

Факт купівлі продуктів з простроченим терміном вживання

0,2

Вживання сирого продукту

0,0013

Недостатня температура обробки продукту

0,0021

Порушення умов зберігання

0,0011

Некомпетентність персоналу

0,013

Забруднення кухонного обладнання сальмонелою

0,016

Недостатній час обробки

0,0013

Халатність персоналу

0,01

Не своєчасне проходження медогляду

0,007

Невизначений діагноз

0,003

Пізно надана перша допомога

0,046

Самостійно перша допомога ненадана

0,029

Купівля зараженого м’яса на стихійному ринку

0,3
