4. Логическое проектирование бд.

4.1 Преобразование ER – диаграммы в схему базы данных.

На этапе логического проектирования разрабатывается логическая структура БД, соответствующая логической модели предметной области. База данных создаётся на основании схемы базы данных. Инфологическую модель данных, построенную в виде ER–диаграммы, следует преобразовать в схему БД. Преобразование ER–диаграммы в схему БД выполняется путем сопоставления каждой сущности и каждой связи, имеющей атрибуты, отношения (таблицы БД). Для этого необходимо выполнить следующие шаги проектирования модели.

1. Представить каждый стержень таблицей базы данных (базовой таблицей) и специфицировать первичный ключ этой базовой таблицы.

В нашей базе данных 3 стержня. Проанализируем каждый стержень в отдельности.

Стержень «Упражнения».

Таблица 4.1

Стержень «Спортсмены».

Таблица 4.2

Стержень «Тренера».

Таблица 4.3

2. Представить каждую ассоциацию как базовую таблицу. Использовать в этой таблице внешние ключи для идентификации участников ассоциации и специфицировать ограничения, связанные с каждым из этих внешних ключей.

Ассоциация «Соревнования».

Таблица 4.4

Ассоциация «Тренировки».

Таблица 4.5

Объединяя все таблицы, получим схему базы данных «Учета аудиторного фонда института» в формате, в котором она выглядит в окне схемы данных приложения Microsoft Access.

Рисунок 3 – Схема базы данных

4.2 Составление и нормализация полученных отношений.

Рассмотрим ограничения, накладываемые на хранимую информацию в данной БД.

Проведем нормализацию таблиц.

Цель нормализации сводиться к получению такого проекта базы данных, в котором каждый факт появляется лишь в одном месте, то есть, исключена избыточность информации.

Каждая таблица в реляционной БД удовлетворяет условию, в соответствии с которым в позиции на пересечении каждой строки и каждого столбца таблицы всегда находиться единственное атомарное значение, и никогда не может быть множества таких значений.

Отношение находится в 1НФ, если все его атрибуты являются простыми (имеют единственное значение).

Отношение находиться во 2НФ, если оно находиться в 1НФ и каждый неключевой атрибут функционально полно зависит от первичного составного ключа.

Отношение находиться в 3НФ, если оно находиться во 2НФ и каждый неключевой атрибут нетранзитивно зависит от первичного составного ключа (то есть, не зависит функционально от любого другого неключевого поля).

Выявим все атрибуты и подберем все данные из всей базы данных (таблица 4.6)

Звание спортсмена

Название соревнования

Дата проведения соревнования

ФИО спортсмена

Дата рождения спортсмена

Место рождения

Название титула

ФИО тренера

Дата рождения тренера

Звание тренера

Стаж

Место проведения тренировок

Расписание

Продолжительность одной тренировки

Номер зала

Название упражнения

Таблица 4.6

Таблица 4.6 представляет собой экземпляр корректного отношения. Его называют универсальным отношением проектируемой базы данных. В одно универсальное отношение включаются все представляющие интерес атрибуты, и оно может содержать все данные, которые предполагается размещать в БД в будущем. Данная таблица находится в первой нормальной форме, так как на пересечении каждой строки и столбца таблицы всегда находится единственное атомарное значение, и никогда не может быть множества таких значений. Но в этой таблице возникают противоречия избыточности, аномалии обновления, аномалии включения, аномалии удаления.

Многие проблемы исчезнут, если выделить в отдельные таблицы сведения о спортсменах, тренерах, тренировочном процессе, соревнованиях, классификации, титулах и упражнениях. В результате получим:

код спортсмена	ФИО	Дата рождения	Место рождения	код классификации	код тренировки	код соревнования
код спортсмена1	ФИО1	Дата рождения1	Место рождения1	код классификации1	код тренировки1	код соревнования1
код спортсмена2	ФИО2	Дата рождения2	Место рождения2	код классификации2	код тренировки2	код соревнования2

Таблица 4.7 - «Спортсмены»

код титула	название титула
код титула1	название титула1
код титула2	название титула2

Таблица 4.8 - «Титул»

код классификации	Звание
код классификации1	Звание1
код классификации2	Звание2

Таблица 4.9 - «Классификация»

код упражнения	название упражнения
код упражнения1	название упражнения1
код упражнения2	название упражнения2

Таблица 4.10 - «Упражнения»

код соревнования	название соревнования	дата	код упражнения
код соревнования1	название соревнования1	дата1	код упражнения1
код соревнования2	название соревнования2	дата2	код упражнения2

Таблица 4.11 - «Соревнования»

код тренировки	место проведения тренировок	расписание	продолжительность одной тренировки	номер зала	код тренера
код тренировки1	место проведения тренировок1	расписание1	продолжительность одной тренировки1	номер зала1	код тренера1
код тренировки2	место проведения тренировок2	расписание2	продолжительность одной тренировки2	номер зала2	код тренера2

Таблица 4.12 - «Тренировки»

код тренера	ФИО	Дата рождения	звание	стаж
код тренера1	ФИО1	Дата рождения1	звание1	стаж1
код тренера2	ФИО2	Дата рождения2	звание2	стаж2

Таблица 4.13 - «Тренера»

Теперь все таблицы БД находятся в 3НФ, т.к. каждый неключевой атрибут нетранзитивно зависит от первичного ключа.

5 Физическое проектирование

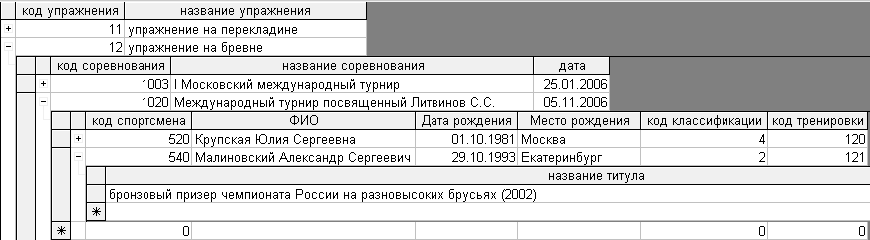

Произведем ввод данных в таблицы отношения.

Рисунок 5.1 – Схема отношений БД «Спортивная гимнастика»

5.1 Составление форм, запросов и отчетов

Доступ ко всем компонентам, а именно, формам и отчетам осуществляется через окно главной кнопочной формы, которая запускается автоматически при открытии базы данных.
