3.13. Разделение потоков пара.
многокорпусные турбины
В ступенях паровой турбины происходит расширение пара и увеличение его объема. Для обеспечения нормального расширения пара проходное сечение проточной части от ступени к ступени должно увеличиваться. Соответственно, от ступени к ступени, возрастают длины рабочих и направляющих лопаток. Если сопла и рабочие лопатки первых ступеней паровых турбин имеют высоту 10 ÷ 20 мм, то высота рабочих и направляющих лопаток последних ступеней может достигать 400 ÷ 500 мм у судовых турбин, и до 1200 мм у стационарных турбин. С увеличением длины рабочих лопаток возрастают нагрузки, действующие на них при вращении ротора. Большие нагрузки и значительные механические напряжения, возникающие в лопатках последних ступеней турбин, предполагают применение материалов повышенной прочности для их изготовления. Вместе с тем, длина лопаток последних ступеней определяет диаметр ротора и корпуса турбины и, соответственно, ее массогабаритные показатели.
Одним из способов уменьшения длины лопаток последних ступеней является разделение потоков пара. Турбины с разделением потоков пара называются двухпроточными. При разделении потока пара на две части вдвое сокращается объем пара, проходящий через каждую проточную часть. При этом вдвое сокращается длина лопаток последних ступеней турбины.

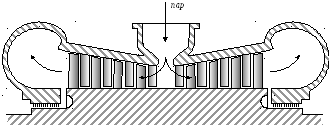

Рис.
50. Схема двухпроточной реактивной
паровой турбины с расходящимися
потоками пара.
