ЗАДАНИЯ НА КУРСОВЫЕ РАБОТЫ
1. Гидравлический расчет водозабора раздельного
типа системы заводнения пласта
с заданными диаметрами водозаборных труб
Содержание работы
.
1. Теоретическая часть.
Теоретические основы гидравлического расчета всасывающей линии насосной установки и сложных трубопроводов.
2. Расчетная часть.
Определение расхода воды во всасывающей трубе насоса по заданным диаметрам подводящих труб и допустимой высоте всасывания.
Схема водозабора раздельного типа
|



  |



  |



  |

|

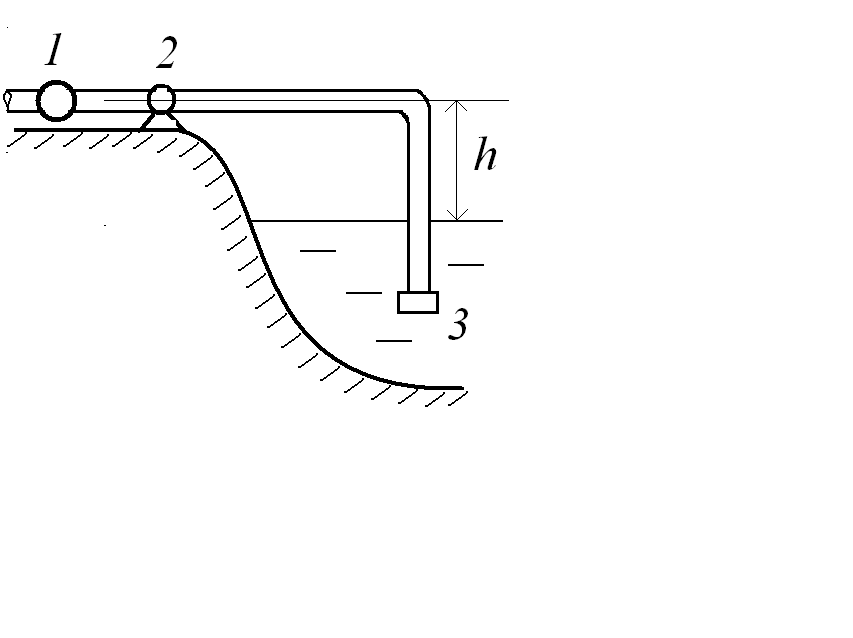

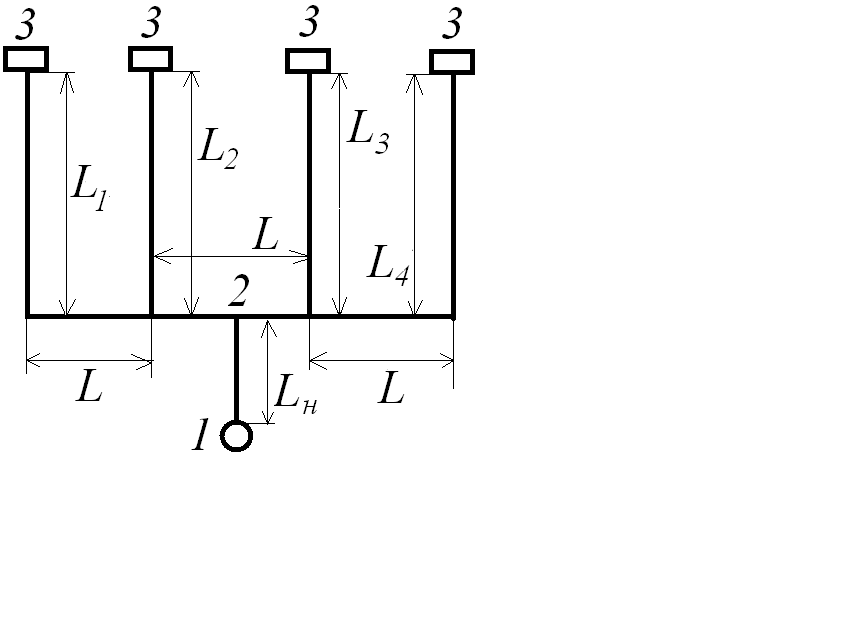

			 1 – насос, 2 – соединение труб, 3 – фильтр.  |

			 при нечетном числе всасывающих труб  |

			 при четном числе всасывающих труб  |

Исходные данные
|
			 Варианты
 Данные  |

			 1  |

			 2  |

			 3  |

			 4  |

			 5  |

			 6  |

			 7  |

			 8  |

			 9  |

			 10  |

|
			 Допустимая высота всасывания Н, м  |

			 6,0  |

			 5,5  |

			 6,0  |

			 6,5  |

			 5,5  |

			 6,0  |

			 5,5  |

			 5,0  |

			 5,5  |

			 6,0  |

|
			 Число водозаборных труб  |

			 2  |

			 3  |

			 4  |

			 3  |

			 2  |

			 3  |

			 4  |

			 3  |

			 2  |

			 4  |

|
			 Длины участков, м  |
	||||||||||
|
			 L  |

			 100  |

			 80  |

			 70  |

			 60  |

			 50  |

			 40  |

			 50  |

			 60  |

			 70  |

			 80  |

|
			 L1  |

			 50  |

			 40  |

			 35  |

			 30  |

			 35  |

			 40  |

			 35  |

			 30  |

			 25  |

			 20  |

|
			 L2  |

			 40  |

			 35  |

			 20  |

			 30  |

			 25  |

			 30  |

			 60  |

			 40  |

			 15  |

			 20  |

|
			 L3  |

			 -  |

			 35  |

			 20  |

			 30  |

			 -  |

			 40  |

			 60  |

			 40  |

			 -  |

			 20  |

|
			 L4  |

			 -  |

			 -  |

			 25  |

			 -  |

			 -  |

			 -  |

			 35  |

			 -  |

			 -  |

			 20  |

|
			 LH  |

			 10  |

			 15  |

			 12  |

			 10  |

			 8  |

			 15  |

			 6  |

			 5  |

			 10  |

			 10  |

|
			 Диаметры линий, мм  |
	||||||||||
|
			 d  |

			 150  |

			 150  |

			 200  |

			 150  |

			 100  |

			 125  |

			 200  |

			 250  |

			 100  |

			 125  |

|
			 d1  |

			 100  |

			 125  |

			 150  |

			 125  |

			 100  |

			 100  |

			 150  |

			 200  |

			 80  |

			 100  |

|
			 d2  |

			 80  |

			 100  |

			 125  |

			 100  |

			 80  |

			 80  |

			 125  |

			 150  |

			 80  |

			 80  |

|
			 d3  |

			 -  |

			 125  |

			 125  |

			 100  |

			 -  |

			 80  |

			 125  |

			 150  |

			 -  |

			 80  |

|
			 d4  |

			 -  |

			 -  |

			 150  |

			 -  |

			 -  |

			 -  |

			 150  |

			 -  |

			 -  |

			 100  |

|
			 dH  |

			 100  |

			 150  |

			 200  |

			 200  |

			 120  |

			 150  |

			 250  |

			 250  |

			 120  |

			 150  |

|
			 Эквивалентная шероховатость,мм  |

			 0,05  |

			 0,10  |

			 0,15  |

			 0,20  |

			 0,25  |

			 0,30  |

			 0,50  |

			 1,00  |

			 0,50  |

			 0,15  |

|
			 Суммарные коэффициенты местных сопротивлений  |
	||||||||||
|
			 1  |

			 15  |

			 20  |

			 25  |

			 30  |

			 35  |

			 30  |

			 25  |

			 20  |

			 15  |

			 30  |

|
			 2  |

			 20  |

			 15  |

			 25  |

			 25  |

			 25  |

			 20  |

			 15  |

			 25  |

			 30  |

			 25  |

|
			 3  |

			 -  |

			 20  |

			 25  |

			 20  |

			 -  |

			 20  |

			 15  |

			 30  |

			 -  |

			 20  |

|
			 4  |

			 -  |

			 -  |

			 25  |

			 -  |

			 -  |

			 -  |

			 25  |

			 -  |

			 -  |

			 20  |

|
			 Высота подъема h, м  |

			 1,0  |

			 1,5  |

			 0,5  |

			 0,0  |

			 -1,0  |

			 -1,5  |

			 0,5  |

			 0,0  |

			 2,0  |

			 0,8  |

|
			 Температура воды, Со  |

			 5  |

			 10  |

			 15  |

			 20  |

			 25  |

			 20  |

			 15  |

			 10  |

			 5  |

			 10  |

Методические указания:
-
Потерями напора в местных сопротивлениях линий L и LH пренебречь.
 -
Построить характеристику всасывающей сети и по ней определить расход воды во всасывающей трубе насоса и расход воды в каждой водозаборной трубе.
 -
Обосновать выбор толщины стенки труб.

2. Гидравлический расчет водозабора с береговым
колодцем.
Содержание работы
