2. Подготовительные работы

Плановая съемка складывается из следующих этапов, камеральная подготовка материалов, рекогносцировка местности – это процесс ознакомления с местностью и внимательное ее изучение; закрепление точек на местности; полевые измерительные работы; камеральная обработка результатов измерений.

В процессе подготовительных работ обследовали земельный участок расположенный по адресу г. Темников ул. Константина Новикова. дом 5 . Право собственности на землю подтверждено свидетельством №537 (Приложение А), выданным Борисовой Г,В участок предназначен для жилищного строительства . Площадь участка составляет 945 кв.м

По результатам обследования земельного участка и изучив его границы, используя данные государственного земельного кадастра составляется cхема, на которой указаны пункты ОМС, от которых планируем проложение привязочных ходов и наметили точки стояния с прибором для съемки ситуации. В процессе подготовительных работ запрашивали весь имеющийся картографический материал . В нашем случае это выкопировка на земельный участок приложение Б

После чего запрашиваем сведения о координатах ОМС в Территориальном отделе Управления Роснедвижимости по Республике Мордовия (Приложение В).

Перед началом полевых работ как правило рекомендуется провести осмотр и поверки прибора. Полевые работы предполагается выполнять электронным тахеометром Trimble M3 (рис 3)

Электронный тахеометр Trimble M3

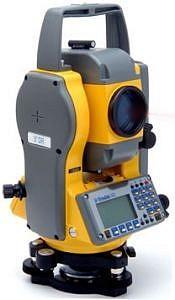

Рисунок 3- Общий вид тахеометра

1

2

3

4

5

6

7

9

8

10

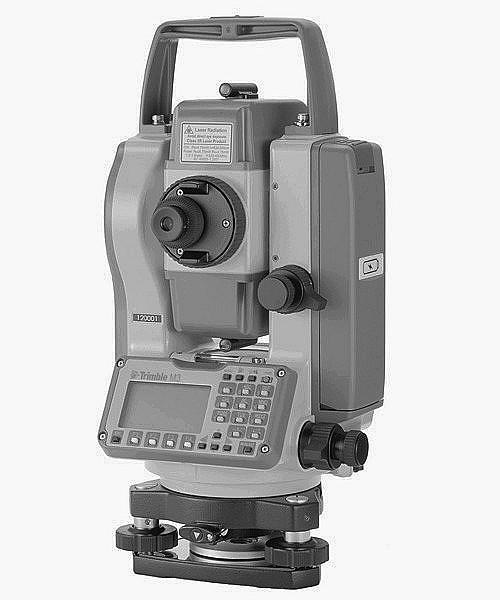

Рисунок 4 - Составные части прибора

1. Ручка

2. Видоискатель

3. Крышка аккумуляторного отсека

4. Цилиндрический уровень

5 Клемма ввода/вывода данных

6. Дисплей

7. Фокусирующие кольцо оптического отвеса

8. Окуляр оптического отвеса

9. Линза объектива

10.Защелка трегера

111

12

14

15

16

18

19

17

20

13

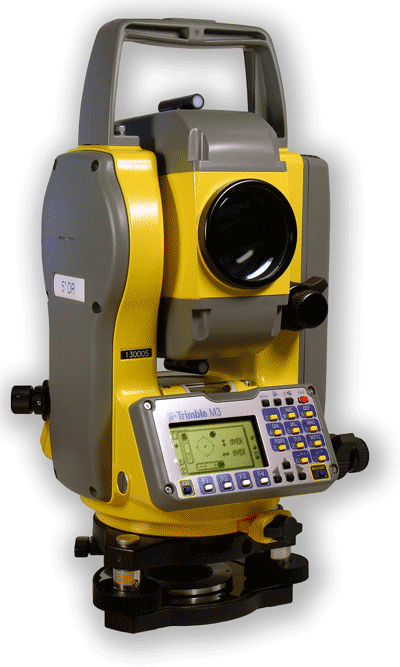

Рисунок 5 - Составные части прибора

11. Тригер

12. Подъемный винт

13.Круглый уровень

14. Окуляр зрительной трубы

15. Фокусирующие кольцо зрительной трубы

16. Вертикальный закрепительный винт

17. Вертикальный винт точной наводки

18. Клавиатура

19. Горизонтальный винт точной наводки

20. Горизонтальный закрепительный винт

Тахеометр, находящийся в эксплуатации , подлежит периодической проверке не реже одного раза в год. Это подтверждается свидетельством о поверке прибора №090612 - С приложение Г. Характеристики прибора приведены в таблице 1

Таблица 1-Технические характеристики тахеометра Trimble M3

Точность угловых измерений	3",5"
Автоматический компенсатор	Двухосевой компенсатор ±3', (±50 mgon)
Точность измерения расстояний	По призме ±(3 mm + 2 ppm) Слежение ±(10 mm + 5 ppm)
Минимальное измеряемое расстояние	1.6 м
Дальность измерения	По призме: 1 призма - 5000 м, 3 призмы - 5000 м Отражающая пленка 20 мм - 200 м Отражающая пленка 60 мм - 300 м В режиме DR: Kodak Grey Card (18% отражения) 85 м Kodak Grey Card (90% отражения) 210 м
Время измерений	По призме: стандартно 1.3 сек, слежение 0.5 сек. В режиме DR: стандартно 1.6 сек, слежение 0.8 сек
Источник оптического излучения	Диод оптического импульсного квантового генератора 870 nm, класс лазера 1
Атмосферная поправка	Ручная установка
Горизонтирование и Продолжение таблицы 1 нструмента	Цилиндрический уровень 30"/2 мм, Круглый уровень10'/2 мм
Система наведения	Соосные закрепительные и наводящие винты с фиксатором
Центрирование	Система центрирования:Trimble 3-pin
Оптический центрир	Вертикальный, Увеличение / Минимальное расстояние фокусирования 3× / от 0.5 м
Зрительная труба	Увеличение 26× Апертура 40 мм Наименьшее расстояние визирования 1.6 м Угол поля зрения 2.6 м / 100 м
Дисплей	Графический LCD (128x64) со светодиодной подсветкой
Клавиатура	Клавиатура 25 клавиш, буквенно-цифровая (наподобие мобильного телефона) Второй дисплей - опционально
Емкость памяти	Запись во встроенную память на 10,000 строк данных, 32 проекта
Ввод и вывод данных	RS232, скорость передачи информации до 38 400 бит/с, формат данных: M5 и Nikon
Рабочая температура	от-20 ºC до +50 ºC
Влагозащита	IP56
Источники питания	Встроенный аккумулятор Перезаряжаемый Ni-MH 7.2 V, 3.8 Ah, время работы около 7 часов
Масса	Инструмента без батареей 4.7 кг Контейнера 2.5 кг
Размеры	Инструмента 173 мм × 168 мм × 347 мм Высота оси вращения 181.5 мм

До проведения полевых работ прибор необходимо укомплектовать.

В стандартный комплект входят:

• тахеометр с алфавитно-цифровой клавиатурой

• пластиковый кейс

• кабель передачи данных

• зарядное устройство

• внутренняя батарея питания 1 шт.

• программа передачи данных Data Transfer

• CD-руководство на русском и английском языках

• чехол от дождя

• юстировочные винты

Юстировка тахеометра Trimble M3

Перед тем как приступить к работе с любым геодезическим прибором, необходимо выполнить поверки ряда геометрических условий взаимного расположения деталей прибора. Если обнаруживается, что геометрическое условие не выполняется, то производят юстировку - настройку прибора. Электронный тахеометр не является исключением.



Итак, первая поверка- поверка и настройка цилиндрического уровня. Условие поверки: Ось цилиндрического уровня должна быть перпендикулярна оси вращения трубы. Для поверки и настройки цилиндрического уровня необходимо: 1. Установить инструмент на штатив. 2. Привести пузырек уровня в нуль пункт. 3. Повернуть алидаду на 180°. 4. Проверить, находится ли пузырек в центе колбы. 5. Если пузырек не в центе колбы, настроить цилиндрический уровень: а. С помощью шестигранника для  настройки, поворачиваем юстировочный винт цилиндрического уровня, пока пузырек не сместится на половину отклонения к нуль - пункту. б. Используя подъемный винт , переместим пузырек в нуль-пункт . Рисунок 6 - Приведение уровня в нуль-пункт Повторим процедуру с шага 4.

Вторая поверка Если после поверки и юстировки цилиндрического уровня пузырек круглого уровня сместился с центра следует выполнить его поверку и юстировку. С помощью шестигранной шпильки нужно повернуть три юстировочных винта круглого уровня, как показано на рисунке, пока пузырек не окажется в центре. (рис 7)

Рисунок 7 - Юстировка круглого уровня

Третья поверка - поверка и настройка оптического центрира. Визирная ось центрира должна совпадать с вертикальной осью вращения инструмента. Для поверки и настройки оптического центрира: 1. Закрепим инструмент на штативе. 2. Помещаем лист толстой бумаги с нарисованной меткой X на землю под инструментом. Потом смотрим через оптический центрир, вращаем подъемные винты, пока не совместитим визирную ось центрира с перекрестием рисунка X. 3. Повернем алидаду на 180°. Если положение визирной оси совпадает с центром визирной марки, никаких настроек не требует. 4. Если положение визирной оси центрира не совпадает с центром визирной марки, необходимо настройть оптический центрир: Используя шестигранник, нужно повернуть юстировочные винты, пока изображение X не окажется в позиции P (рис 8).  Позиция P является центром линии, соединяющей X с центром визирной марки. 5. Поверку рекомендуется повторить.

Рисунок-5 Юстировка оптического центрира

Рисунок 8 – Юстировка оптического центрира.

Четвертая поверка - поверка места нуля вертикального круга и коллимационной погрешности.

1. Для выполнения этих поверок выбирали в главном меню инструмента пункт «Юстировка», далее нажмем [F1] С/МО. Экран Настройки С/МО показывает текущую поправку направления оси и индекс вертикальной поправки. 2. Делаем следующее: – Для сброса в ноль погрешности С нажимаем [F1] С=0. – Для сброса места нуля МО в ноль нажимаем [F3] МО=0. – Для возврата в предыдущий экран нажимаем [ESC]. 3. Для выполнения поверки выбираем любую отчетливую цель в горизонтальной плоскости, навидимся на нее и нажимаем [MEAS/ENT]. Выполняем это измерение при Левом круге (КЛ) Если  опорная цель помещена слишком высоко или слишком низко (+/- 20 гон), тогда нажмем [MEAS/ENT], появится предупреждающий экран.	Рисунок 6 Определение места нуля
4. После углового измерения при КЛ, переведем трубу через зенит и наведемся на ту же цель. Нажимаем [MEAS/ENT], чтобы сделать угловое измерение при Правом круге (КП). Появится экран результатов.
– Для возврата к измерениям КЛ нажимаем [F1] Повт . – Чтобы игнорировать последние результаты и сохранить придыдущее значение поверки, нажимаем [F2] стар. – Чтобы установить новые значения «С» и МО, нажимаем [F4] НОВ. Если результирующее значение «С» больше чем 30" или меньше чем 3', появится предупреждающий экран.

Рисунок 9 – Определение места нуля

Поверка компенсатора (C) и места нуля вертикального круга (I).

Юстировка компенсатора 1. Для юстировки компенсатора в главном меню прибора выбераем «Юст ровки» далее F3 (ЮстК) Важно помнить, перед запуском этой процедуры инструмент должен быть точно выставлен по уровню.
2. Делаем следующие: – Чтобы сделать угловое измерение при КЛ, нажимаем [MEAS/ENT]. – Для возврата в предыдущий экран нажимаем [ESC]. 3. Перейдем на КП и нажимаем [MEAS/ENT]. появится экран результатов, где: – sz - это ошибка оси наведения (отклонение оси наведения) – sk - это ошибка вертикальной оси (отклонение вертикальной оси)	Рисунок 10 Юстировка компенсатора
4. Выполняем следующие: – Для возврата к измерениям КЛ нажимаем [F1] Повт . – Чтобы игнорировать последние результаты и сохранить придыдущее значение, нажимаем [F2] стар. – Чтобы обновить С и МО, нажимаем [F4] НОВ.

Рисунок 10 – Юстировка компенсатора
