СОДЕРЖАНИЕ

Введение. 3

1. Описание работы системы сбора и обработки информации

и составление ее структурной схемы. 4

2. Краткое описание первичных датчиков. 7

3. Описание блока сопряжения с ЭВМ. 12

4. Обработка исходных статистических данных о наработке

на отказ и времени восстановления ССОИ. 18

4.1. Расчет оценки средней наработки на отказ. 19

4.2. Расчет оценки среднего времени восстановления. 19

4.3. Расчет оценки среднего времени реакции ССОИ на получение

выходной информации по запросу. 20

4.4. Расчет оценки коэффициента готовности ССОИ. 20

4.5 Расчет оценки вероятности надежного представления выходной

информации запросу. 21

5. Определение значений доверительных вероятности и границ

показателей надежности. 22

5.1. Определение значения доверительной вероятности γ для

интервала оценивания. 22

5.2. Расчет доверительных границ показателей надежности. 23

6. Сведение полученных результатов в выходную форму. 26

Анализ полученных результатов и выводы. 27

Список использованных источников. 28

ВВЕДЕНИЕ

Системы безопасности на крупных предприятиях не могут существовать без того, что мы называем автоматизация проходной. Автоматизация проходной предполагает организацию входа в здание, это по своей сути система контроля доступа, которая в наиболее частых случаях представляет собой турникет.

Существуют крупные предприятия, где требуется более, чем одна проходная, при подобном варианте, одного оператора, как в случае с одним турникетом, попросту не хватит. И для этого варианта существуют различные решения. Но прежде чем объяснить их подробнее, необходимо сказать о том, что же такое автоматизация проходной.

Автоматизация проходной – это часть систем безопасности предприятия и здания, которая осуществляет полный контроль за потоком входящих и выходящих людей, проводя их идентификацию и снижая вероятность нарушения пропускного режима на предприятии. Автоматизация проходной необходима в нескольких случаях: когда необходимо несколько турникетов, и один оператор не справляется, когда на территории здания (предприятия) находится большое количество организаций, к которым приходят огромное количество сотрудников и посетителей.

Также автоматизация проходной необходима, когда необходимо ввести на территории предприятия систему учета рабочего времени сотрудников. Также автоматизация проходной необходима для контроля все системы, отвечающей за входы и выходы в различные помещения здания и здания на территории предприятия. Благодаря подобной автоматизации, у предприятия возникает система разграничения доступа по времени, то есть разные сотрудники имеют доступ в различные помещения в особое время, раньше или позже установленного времени сотрудник туда не попадет.

1. Описание работы системы сбора и обработки информации и составление ее структурной схемы

Проходная - самое ответственное и самое уязвимое место любого предприятия. Именно проходная формирует основное впечатление о состоянии дисциплины. Упорядоченная работа проходной создает комфортные условия, уменьшает кражи и вероятность неожиданного появления незваных гостей. На некоторых предприятиях проходная - это основное место утечки материальных ценностей. Службе безопасности необходимо определить основные угрозы и вероятности их возникновения, разработать методы противодействия и т.д., руководство в свою очередь должно определиться с бюджетом и необходимым уровнем интеграции системы контроля доступа (СКД) с другими системами на предприятии. Независимо от типа объекта, система безопасности на проходной должна решать следующие основные задачи контроля и управления доступом:

• обеспечение санкционированного прохода сотрудников и посетителей;

• предотвращение бесконтрольного проникновения посторонних лиц на охраняемые территории;

• ведение базы данных персонала с фотографиями пользователей;

• табельный учет рабочего времени;

• вывод необходимой для отдела кадров информации в виде табелей и текстовых файлов;

• предотвращение повторного использования одной и той же карточки для входа на объект без выхода с него;

• составление графиков работы отдельных сотрудников, бригад, смен и т.д.;

• получение отчетов по посещениям, опозданиям, ушедшим раньше, нарушениям;

• поддержание трудовой дисциплины, что в свою очередь приводит к росту прибыли предприятия;

Основной элемент проходной - это блокирующее устройство. Среди них различают (кроме дверных замков, которые мы не берем к рассмотрению):

• Нормально-открытые турникеты ;

• Нормально-закрытые турникеты ;

• Турникеты поясные (триподы) ;

• Турникеты ростовые ;

• Шлюзы и кабины .

Выбор блокирующего устройства зависит от следующих показателей:

1. Уровень безопасности, который необходимо обеспечить. С нашей точки зрения он распределяется следующим образом: наиболее высокий уровень - шлюзы и кабины, далее в порядке убывания турникеты ростовые, турникеты нормальнозакрытые и турникеты поясные, турникеты нормальнооткрытые.

2. Общее число людей, проходящих в день через проходную - чем больше людей, тем большая надежность должна быть у устройств. Блокировка всего одного турникета может привести к скоплению большого числа людей и, как следствие, к непредсказуемым последствиям.

3. Личная приверженность к импортному, отечественному или конкретной марке.

4. Стоимость.

Управление блокирующими устройствами осуществляется, как и положено, управляющими устройствами и системами. Их так же можно разделить по типам:

1. Устройства ручного управления - турникет разблокируется охранником.

2. Автономные системы контроля доступа - решают задачу прочтения кода карты -пропуска (брелка-пропуска) и разблокирования турникета. Данные в компьютер не передают и с компьютера не управляются. Используются крайне редко.

3. Сетевые системы контроля доступа - наиболее соответствующие сегодняшнему времени.

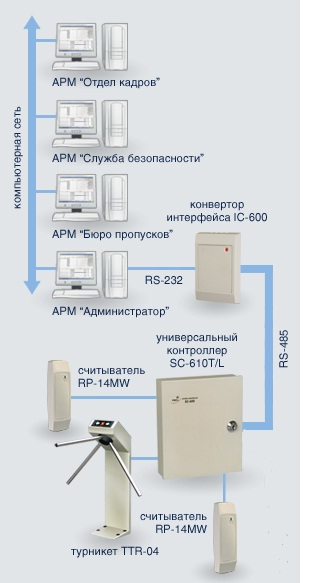

Рис.1 Структрурная схема проходной

Составляющими современной проходной с технической стороны являются:

1. Пропуска [персональные идентификаторы]

2. Считыватели

3. Исполнительные [преграждающие] устройства

4. Контроллеры и их программное обеспечение

5. Компьютер

Кратное описание работы: каждому сотруднику при трудоустройстве предоставляется пропуск [персональный идентификатор], который имеет уникальный код. Посетителям подобные идентификаторы (с ограниченным сроком действия) выдаются при входе через бюро пропусков. Идентификационный код считывается специальным считывателем, и поступает в контроллер. Контроллер заносит данный запрос в память, обрабатывает его и дает команду исполнительному устройству пропустить или нет. Также контроллер выводит информацию об обладателе идентификатора на монитор компьютера охранника, который в случае необходимости может заблокировать проход.

2. Краткое описание первичных датчиков

Исполнительные [преграждающие] устройства:

Ключевым моментом в организации проходной является выбор преграждающего устройства. Различают следующие виды устройств:

• Турникеты, которые делятся на турникеты триподы, роторные турникеты, полноростовые турникеты

• Шлюзовые кабины

• Автоматические двери

• Нормально-открытые/закрытые турникеты [турникеты метро]

Выбор определенного вида преграждающих устройств обычно зависит от уровня безопасности, который необходимо обеспечить, сложности монтажа контроля доступа, а также имиджа, который нужно поддержать. Оба эти критерия, в свою очередь, зависят от типа объекта – предприятие, деловой центр, банк или «режимное» предприятие. Если на типовом предприятии зачастую достаточно оборудовать проходную турникетами, а также пунктом охраны (для сравнения информации в компьютере о входящем с непосредственно входящим), то в банке необходимым условием безопасности является проход посетителей через шлюзовую кабину и, возможно, через металлодетектор.

Важным параметром для преграждающих устройств является их пропускная способность. Наиболее высокие показатели у нормально-открытых турникетов, которые закрываются, если контроллер подает блокирующую команду, а наименьшая пропускная способность у шлюзовых кабин.

Рис.2Турникет PERCo-TTR-04

Технические характеристики:

Особенности конструкции………………… Со встроенной платой управления

Напряжение питания турникета…….………..……12 ±1.8 В постоянного тока

Рабочее напряжение……………………………..………12 В постоянного тока

Мощность, потребляемая турникетом не более …………………………8.5 Вт

Пропускная способность в режиме однократного прохода……….30 чел./мин

Автономная работа от встроенного аккумулятора……………не менее 8 часов

Электропитание

• турникета ………………………………………………. не более 8.5 Вт

• системы терморегуляции…………………………….… не более 60 Вт

Идентификаторы:

При выборе составляющих системы контроля доступа не менее важен и выбор персональных идентификаторов. Существуют различные варианты идентификаторов:

• Карты со штрих-кодом

• Карты с магнитной полосой

• Touch Memory ключи (металлически таблетки)

• Бесконтактные проксимити карты

• Smart карты mifare (контактные или бесконтактные)

Время диктует свои правила, очевидные недостатки первых в этом списке пропусков – легкость копирования, недолговечность, необходимость механического контакта – делают все более популярными решения СКД, где используются бесконтактные или smart карты.

Карты Em-Marin - наиболее экономичный вариант бесконтактных карт, возможно поэтому один из самых распространенных в нашей стране. Сегодня десятки как зарубежных так и отечественных производителей карт и брелоков изготавливают идентификаторы в этом формате, благодаря тому, что формат швейцарской фирмы ЕМ Marin оказался открытым и легко реализуемым практически.

В формате Еm-Marin реализована серьезная защита от ошибок при считывании, за счет чего достигается высокая помехозащищенность, надежности и безотказность работы. EM-Marin – швейцарская фирма производитель смарт-карт чипов, использующих частоту 125 КГц. Карта имеет неизменяемый серийный номер 64 бит (8 знаков).

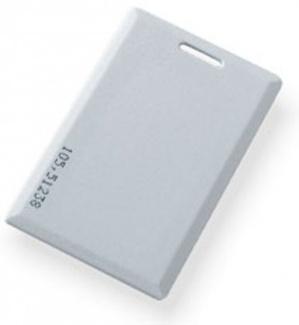

Рис.3 Карта Em-Marin

Характеристики :

• Рабочая частота: 100 -150 КГц

• Тип ЧИПа: Н-4100

• Тип памяти: Только для чтения

• Емкость памяти: 64 бит

• Встроенный конденсатор: 78 пф

• Способ кодирования: Манчестер, Bi-Phase, PSK-модуляция

• Расстояние считывания: 0,1 м

Считыватели:

Считыватель – необходимое устройство в системе контроля доступа, которое принимает уникальный код идентификатора и передает его контроллеру для обработки. В зависимости от идентификатора, можно подобрать различные считыватели, которые работают в аналогичном формате. Для считывателей бесконтактных карт важным параметром является дальность считывания, а также отсутствие помех. В зонах повышенной безопасности многие фирмы отдают предпочтение биометрическим считывателям или считывателям с совмещенными панелями – т.е. помимо идентификационной карты нужно ввести цифровой код на панели считывателя или предоставить отпечаток пальца, сетчатки глаза и д.р.

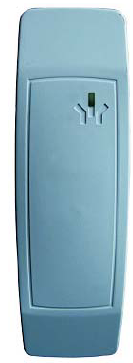

Рис.4 Считыватель бесконтактный PERCo-RP-14.1MW

Считыватель бесконтактный PERCo-RP-14.1MW (в дальнейшем — считыватель) предназначен для использования в системах идентификации, расчётов, контроля доступа и т.п. Считыватели обеспечивают считывание кода с идентификаторов Proximity с рабочей частотой 125 кГц (в дальнейшем — идентификатор) OEM форматов Wiegand W26…W37 со стандартной организацией кодированного сигнала карты), а также производства EM-Microelectronic-Marin SA и «Ангстрем». Каждый идентификатор имеет свой персональный код (количество комбина-ций — более 500 млрд.), который определяется однократно на этапе изготовления и не может быть изменен в процессе эксплуатации. Идентификаторы не имеют встроенного источника питания, что делает их срок службы практически неограниченным.

Считывание кода происходит при поднесении идентификатора к считывателю, для карточек на расстояние 10 см, для брелоков на расстояние 5 см. При этом идентификатор может находиться в кармане, в бумажнике или в любом другом магнитопрозрачном контейнере (футляре).

Технические характеристики:

Номинальное значение напряжения питания постоянного тока) ............ 12 В

Допустимые значения напряжения питания постоянного тока) .....10,5…14 В

Ток потребления.........................................................................не более 90 мА

Потребляемая мощность..............................................................не более 1 Вт

Дальности считывания кода при номинальном значении напряжения питания

для различных карт (брелоков) составляют:

• Для карт EM-Marin.................................................................. не менее 12 см

Дальности считывания кода при установке считывателя на металлическом

основании для различных карт (брелоков) составляют:

• Для карт EM-Marin.................................................................... не менее 9 см

Интерфейс связи с контроллером................................................................RS

Уровни выходных сигналов и сигналов управления:

• Уровень логической «1»............................................................ не менее 4,3 В

• Уровень логического «0»............................................................не более 0,4 В

Удалённость считывателя от внешнего контроллера) ............не более 150 м

Штатная длина соединительного кабеля..................................................0,9 м
