  1. 4.Алгоритм опроса датчиков

  2. 3. Обработка данных

Первичная информация снимается с тензометрических датчиков, установленных на вращающихся полуосях. Данные, полученные после усиления сигналов и преобразования в цифровую форму, передаются по радиоканалам Bluetooth в кабину, где регистрируются на флэш-диске, а затем вводятся в ноутбук.

  1. 5.РАСЧЕТ НАДЕЖНОСТИ АППАРАТНОЙ ЧАСТИ ССОИ

  2. Все данные об элементах, содержащихся в системе, сведем в таблицу.

  3. Таблица 1.

    №поз.

    Наименование

    Тип

    Параметр надежности, ч

    Количество

    1

    Модуль ввода дискретных сигналов (регистр)

    DI32

    104

    1

    2

    Центральный процессорный блок

    CPU686E

    104

    1

    3

    Датчик скорости автомобиля

    107

    1

    4

    Датчик скорости вращения коленвала

    107

    1

    5

    АЦП на базе микропроцессора

    AT89C51AC3

    3·106

    2

    6

    Тензометрический усилитель

    AD623

    4·106

    2

    7

    ЦАП

    SL811HST

    2.5·106

    1

    8

    ЭВМ

    Panasonic CF W2

    1·105

    1

  4. Рассчитаем интенсивность отказа каждого элемента.

  5. где Т – время наработки на отказ. (1)

  6. Рассчитаем суммарную интенсивность отказа.

  7. (2)

  8. Рассчитаем надежность программной части системы

  9. (3)

  1. А(t)

    t, ч

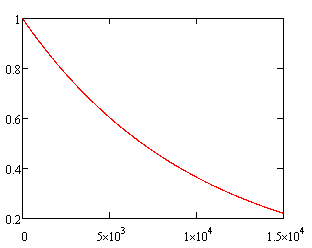

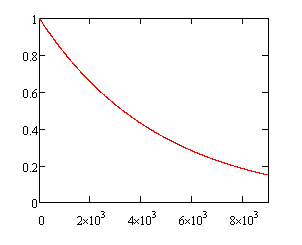

  1. Рис.3. График вероятности надежной работы программной части системы.

  2. По графику видно, что при заданном уровне надежности α=0.95 система находится в работоспособном состоянии течении 500 часов.

  3. Рассчитаем надежность аппаратной части системы

  4. (4)

  5. Построим график аппаратной части системы

  6. f(t)

    (5)

  7. t, ч

  1. Рис.4. График аппаратной части системы

  2. По графику видно, что при заданном уровне надежности α=0.95 система находится в работоспособном состоянии течении 900 часов.

Рассчитаем общую надежность системы и построим график

  1. (6)

  1. Р(t)

    t, ч

  2. Рис.5. График общей надежности системы

  3. По графику видно, что при заданном уровне надежности α=0.95 система находится в работоспособном состоянии течении 750 часов.

  1. 6.ПОДГОТОВКА СТАТИЧЕСКИХ ДАННЫХ О ВРЕМЕНИ НАРАБОТКИ И ВРЕМЕНИ ВОССТАНОВЛЕНИЯ КОМПОНЕНТА ССОИ. РАСЧЕТ ОЦЕНКИ СРЕДНЕЙ НАРАБОТКИ НА ОТКАЗ (Т0).

  2. В качестве исходных данных возьмем следующие данные:

  3. Таблица 2. Номера прерываний

    Номера прерываний и восстановлений работоспособности ССОИ

    Номер документа (i)

    Начало работы Конец работы

    1

    2

    3

    4

    5

    6

    7

    1

    tН1

    11.00.00

    11.13.23

    11.28.23

    11.51.00

    12.21.12

    12.55.25

    13.56.00

    tК1

    11.06.34

    11.21.11

    11.45.11

    12.17.12

    12.51.45

    13.54.12

    14.56.00

    tвi

  4. Таблица 3. Время обработки запросов

    Номер

    запроса

    (i-го)

    Обозначение

    показателя

    Номер s-го замера времени обработки i-го запроса

    Время обработки

    1

    s

    1

    2

    3

    4

    5

    6

    7

    ts(00мин.00с.)

    08.12

    08.01

    08.23

    08.01

    07.56

    08.16

    08.11

  5. На основании исходных данных (таблица 3), произведем расчет суммарного (общего) времени пребывания системы в работоспособном состоянии:

  6. (7)

  7. где N = 7 – суммарное за период испытаний количество прерываний работоспособного функционирования;

thl – момент времени фактического начала работы после наступления (l-1 )-го прерывания;

tkl – момент времени фактического окончания работы при наступлении l-го прерывания.

  1. Переведем время данное в таблице в секунды и подсчитаем ТPi:

  1. tkl – thl=39994-39600=394 (с)

  2. tk2 – th2=40871-40403=468 (с)

  3. tk3 – th3=42311-41303=1008 (с)

  4. tk4 – th4=44232-42660=1572 (с)

  5. tk5 – th5=46305-44472 (с)

  6. tk6 – th6=50052-46525=3527 (с)

  7. tk7 – th7=5376-50160=3600 (с)

  8. Рассчитаем среднюю наработку на отказ по формуле:

  9. (8)

где Tpi – суммарное (общее) время пребывания АИС в работоспособном состоянии;

k – суммарное число отказов.

k=7

Расчет оценки среднего времени восстановления.

  1. Рассчитаем среднее время восстановления в работоспособное состояние после отказа:

  2. (9)

где k = 6 – число отказов, после которых происходило восстановление во время испытаний;

tbi – время восстановления после j-го отказа.

  1. tb1=40403-39994=409(с)

  2. tb2=41303-40871=432(с)

  3. tb3=42660-42311=344(с)

  4. tb4=44472-44232=240(с)

  5. tb5=46525-46305=220(с)

  6. tb6=50160-50052=108(с)

Расчет оценки среднего времени реакции ССОИ на получение входного сигнала.

  1. Вычислим среднее время реакции:

  2. (10)

  3. где m = 7 – количество замеров времени обработки запросов i-го типа (табл.4.);

tis время обработки входной информации (табл. 3.).

Расчет значения коэффициента готовности ССОИ.

  1. Произведем расчет значения коэффициента готовности:

  2. (11)

Расчет оценки вероятности надежного преобразования входной информации.

  1. Вероятность рассчитывается по формуле:

  2. (12)

  3. где Toi и Tbi – среднее время наработки на отказ и восстановления после отказа;

Tpeaк.i – среднее время реакции

Определение значения доверительной вероятности α для интервала оценивания.

  1. В качестве значения доверительной вероятности α возьмем значение α=0,95 для повышения точности расчетов.

  2. Определение значения доверительной вероятности  для интервала оценки Расчет нижней () и верхней () доверительных границ для показателя наработки на отказ можно произвести по формулам:

  3. (13)

  4. (14)

  5. где коэффициенты r1(k,a) = 19,5 и r3(k,a) = 0,33 берутся из табл. 1.1. и 1.2. в приложении 1 [1];

Toi= 1715,4(с) – оценка

α = 0,95 – доверительная вероятность.

Расчет нижней () и верхней () доверительных границ для показателя времени восстановления работоспособности АИС производится по формулам:

  1. (15)

  2. (16)

  3. где коэффициенты r1 (k,a) = 2,73 и r3(k,a) = 0,52;

  4. = 292,2(с) – оценка.

  5. Расчет нижней () и верхней () доверительных границ для показателя коэффициент готовности производится по формулам:

  1. (17)

  2. (18)

  3. где = 390.06 (с) - нижняя доверительная граница для показателя наработки на отказ;

=2,305×104 (с) - верхняя доверительная граница для показателя наработки на отказ;

= 96.4(с) - нижняя доверительная граница для показателя времени восстановления работоспособности;

= 5697.9(с) - верхняя доверительная граница для показателя времени восстановления работоспособности;

Расчет нижней () и верхней () доверительных границ вероятности надежного представления запрашиваемой выходной информации производится по формулам:

  1. (19)

  2. (20)

  3. где = 390.06(с) - нижняя доверительная граница для показателя наработки на отказ;

=2,305×104 (с) - верхняя доверительная граница для показателя наработки на отказ;

= 96.4(с) - нижняя доверительная граница для показателя времени восстановления работоспособности;

= 5697.9(с) - верхняя доверительная граница для показателя времени восстановления работоспособности;

= 488.6(с) - среднее время реакции

  1. 7.РЕЗУЛЬТАТЫ, ПОЛУЧЕННЫЕ ПРИ ОБРАБОТКЕ ИСХОДНЫХ ДАННЫХ, СВЕДЕМ В ТАБЛИЦУ.

  1. Таблица 4. Результаты обработки исходных данных.

    Среднее время наработки на отказ [с]

    Среднее время восстановления работоспособности после отказа [с]

    Коэффициент готовности

    Вероятность надежного преобразования запрашиваемой входной информации за время равное 8 часам.

    390.06

    1715.4

    94.4

    292.2

    5697.9

    0.06

    0.85

    0.99

    0.18

    0.665

    0.975
