2.1 ВВЕДЕНИЕ

Надежность представления запрашиваемой пользователями ССОИ информации (Р_над – вероятность надежного представления) является одной из важнейших интегральных характеристик всех типов ССОИ, а также программно-технических комплексов различного назначения. При подготовке исходных данных для соответствующих расчетов проводится комплексное испытание всех компонентов ССОИ:

прикладных и системных программных средств;

ЭВМ и периферийных устройств;

средств коммуникации.

Оцениваемыми в настоящей курсовой работе показателями ССОИ, определяющими надежность представления запрашиваемой информации по выдаче выходной i-й информации, являются следующие:

средняя наработка на отказ – Т_oi;

среднее время восстановления после отказа – Т_вi;

коэффициент готовности – K_ri;

вероятность надежного представления запрашиваемой выходной информации i-го типа – P_над.i.

2. ОПРЕДЕЛЕНИЕ СРЕДНЕГО ВРЕМЕНИ НАРАБОТКИ НА ОТКАЗ Т_oi.

Номера прерываний и восстановлений работоспособности АИС
Нач. раб. (00ч.00м.00с.) Конец работы (00ч.00м.00с.)	1	2	3	4	5	6
tН1	10.00.00	11.25.15	11.36.32	12.25.00	13.43.45	14.59.45
tК1	10.56.23	11.26.03	11.38.09	13.13.13	14.56.11	16.30.00

Суммарное (общее) время пребывания системы в работоспособном состоянии рассчитывается по формуле:

где N – суммарное за период испытаний количество прерываний работоспособного функционирования системы,

t_Hl - момент времени фактического начала работы после наступления (l-1)-го прерывания,

t_Kl - момент времени фактического окончания работы при наступлении l-го прерывания.

с.

Средняя наработка на отказ системы, участвующей в обработке i-го запроса на выдачу выходной информации, рассчитывается по формуле:

(1)

где: Т_pi - суммарное (общее) время пребывания системы в работоспособном состоянии;

k - суммарное число отказов системы.

k = 6.

с.

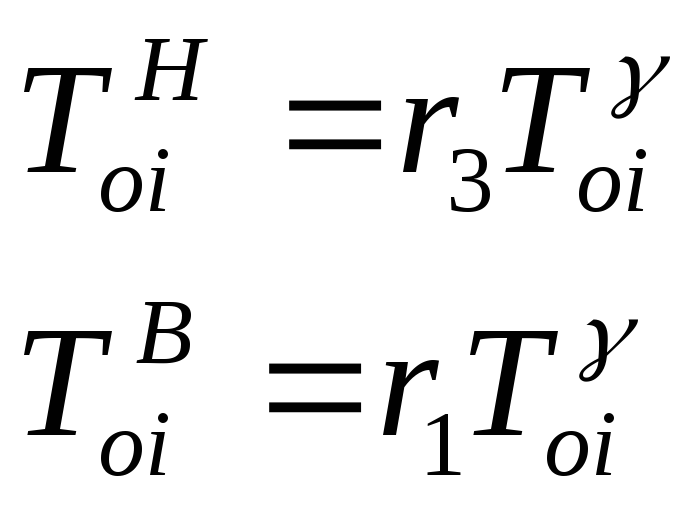

Расчет нижней () и верхней () доверительных границ для показателя наработки на отказ производится по формулам:

Для доверительной вероятности 0.95 и для 6 опытов

r₃ = 0.57 r₁ = 2.29

2.3 РАСЧЕТ СРЕДНЕГО ВРЕМЕНИ ВОССТАНОВЛЕНИЯ ПОСЛЕ ОТКАЗА Т_вi

Среднее время восстановления ССОИ (участвующей в обработке i-го запроса на выдачу выходной информации) в работоспособное состояние после отказа рассчитывается по формуле:

,

где :  t_Bj - время восстановления системы после j-го отказа.

k = 5.

с

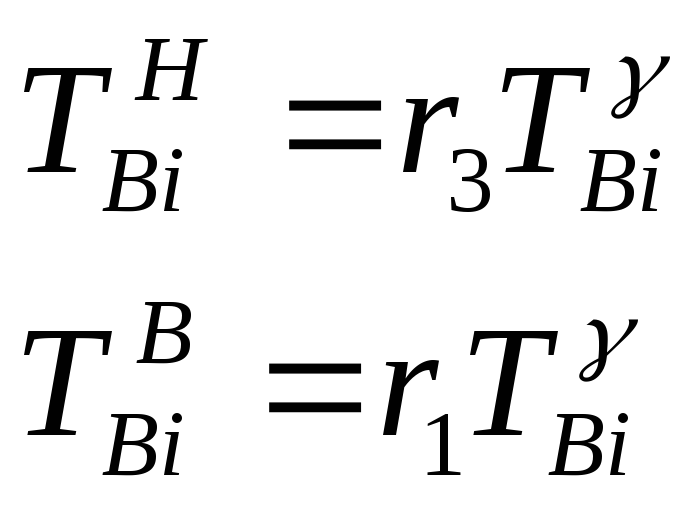

Расчет нижней () и верхней () доверительных границ для показателя времени восстановления работоспособности системы производится по формулам:

Для доверительной вероятности 0.95 и для 5 опытов

r₃ = 0.55 r₁ = 2.54

2.4 РАСЧЕТ КОЭФФИЦИЕНТА ГОТОВНОСТИ K_ri

Расчет значения коэффициента готовности ССОИ (участвующей в обработке i-го запроса на выдачу выходной информации) производится по следующей формуле:

.

K_ri=0.643

Расчет нижней () и верхней () доверительных границ для показателя коэффициент готовности ССОИ производится по формулам:

2.5 РАСЧЕТ ВЕРОЯТНОСТИ НАДЕЖНОГО ПРЕДСТАВЛЕНИЯ ИНФОРМАЦИИ P_над.i

Обозначение показателя	Номер s-го замера времени обработки i-го запроса Время обработки
s	1	2	3	4	5
ts(00мин.00сек)	02.14	02.14	02.16	02.15	02.14

Т_реак.i - среднее время реакции системы (обработки запроса) на выдачу выходной информации по i-му запросу.

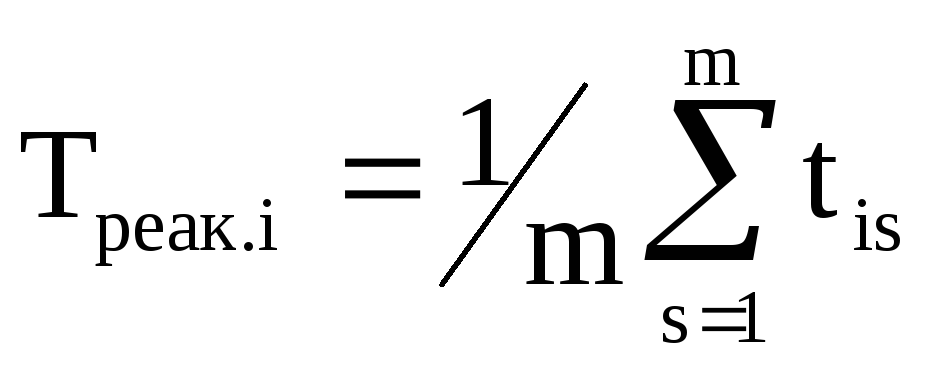

Среднее время реакции ССОИ (обработки запроса) на выдачу выходной информации i-го запроса рассчитывается по формуле:

,

где m - количество замеров времени обработки запросов i-го типа;

t_is - время обработки s-го запроса на выдачу выходной информации по i-му запросу.

Т_реак.i = 134.6 с.

Вероятность надежного представления запрашиваемой выходной информации при обслуживании i-го запроса рассчитывается по формуле:

,

где: T_oi, и Т_Bi - среднее время наработки на отказ и восстановления после отказа системы.

P_над.i =0.611

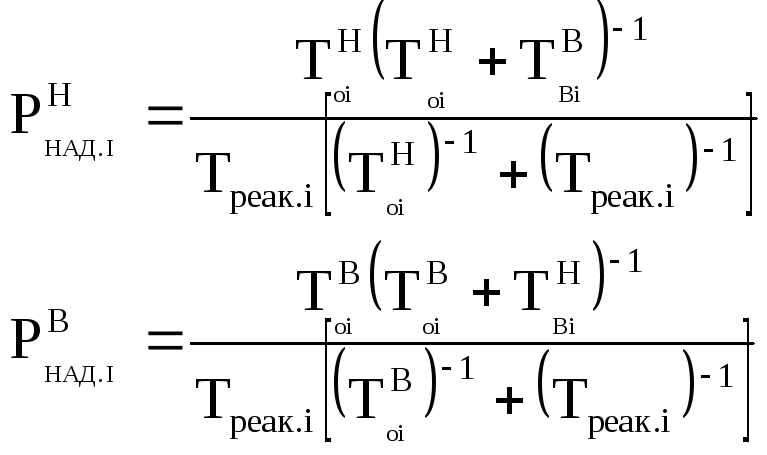

Расчет нижней () и верхней () доверительных границ вероятности надежного представления запрашиваемой выходной информации производится по формулам:

Сведем результаты, полученные в части второй в таблицу:

Среднее время наработки на отказ, c			Среднее время восстановления работоспособности после отказа, c			Коэффициент готовности ССОИ			Вероятность надежного представления запрашиваемой выходной информации
ToiH		ToiB	TBiH	TBi	TBiB	KriH	Kri	KriH	PнадIH	PнадI	PнадIB
1480.2	2597	5947	793,9	1443	3667	0.288	0.643	0.882	0.264	0.611	0.863

ВЫВОД:

Общая вероятность безотказной работы системы в течение 6,5 часов равна:

P = P_надI  P_A(6,5) = 0,611  0,999 = 0,61091.

Отсюда видно, что в целом надежный аппаратный базис системы не обеспечивается надежными программными средствами, вследствие чего общая надежность системы резко падает, что делает ее практически не пригодной для промышленного применения.

Такое низкое значение вероятности надежного представления запрашиваемой информации обусловлено большим количеством ошибок в коде программного обеспечения системы.

Очевидно, что без основательной переработки программной части системы ее успешное применение на производстве невозможно.
