Разъединитель высоковольтный наружной установки рвн-1

Разъединитель (рис 47) предназначен для включения и выключения силовой цепи электро­воза в обесточенном состоянии.

Основные технические данные разъединителя:

Номинальное напряжение	3000 В
Номинальный ток	1500 А
Линия касания контактного пальца, не менее	15 мм
Раствор контактов в отключенном положе­нии, не менее	60 мм
Масса	35 кг

Рис. 47. Разъединитель высоко­вольтный наружной установки РВН-1:

1 - штанга; 2 - замок; 3 и 4 - подвижной и неподвижный контакты; 5 - изолятор; 6 – основание;

Конструкция и принцип действия

Разъединитель представляет собой выключатель рубящего типа. Контактное устройство смонтировано на двух армированных изоляторах 5 ШН - 10. Изолятор подвижного контакта укреплен на подвижной штанге 7, которая в отключенном и включенном положениях фик­сируется запирающим устройством. Для переключения замок 2 разъединителя отпирается ключом кнопочного выключателя КУ, после чего рукоятку можно оттянуть вниз и произвести переключение. Перед переключениями необходимо убедиться в том, что подвижная штанга надежно заземлена гиб­ким проводом.

Разъединитель высоковольтный однополюсный кз - 1

Разъединитель КЗ-1 (рис. 48) предназначен для заземления цепи токоприемника при от­крытых дверях.

Основные технические данные разъединителя:

Номинальное напряжение	3000 В
Контакты разъединителя должны замыкаться при открывании двери	100 -120 мм
При полностью закрытой двери разрыв кон­тактов	28,5 - 35 мм
Усилие выхода ножа, не менее	9,8 кгс/см2
Масса	15,5 кг

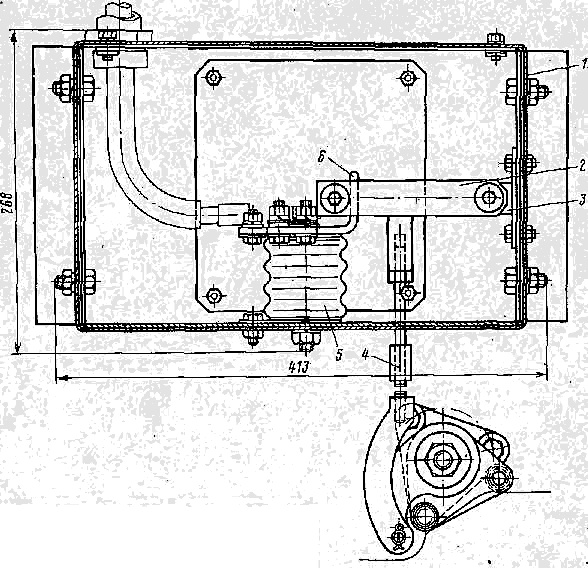

Рис. 48. Разъединитель высоковольтный однополосный КЗ-1

Конструкция и принцип действия.

Разъединитель представляет собой однополюсный рубильник, установленный в ме­таллическом кожухе.

Неподвижный контакт 6 установлен на изоляторе 5, который за­креплен ко дну кожуха, а подвижной контакт 2 (нож) шарнирно укреплен в стойке 3, приваренной к стенке кожуха 1. Контактный нож соединен тягой 4 с рычажной системой.

Ролик рычажной систе­мы перемещается по фигурному профилю верхней кромки двери высоковольтной камеры. При открывании двери ролик перемещает­ся и через систему рычагов замыкает контакты. При закрывании двери контакты размыкаются.

Предохранитель пк-6/75

На электровозе предохранитель ПК-6/75 (рис. 66) уста­новлен для защиты вспомогательной цепи электровоза от коротких замыканий.

Он имеет следующие технические данные:

Номинальный ток	75 А
Номинальное напряжение	6 кВ

Рис. 66. Предохрани­тель ПК-6/75 (а) и его патрон (б):

1 - панель; 2 - опорный изо­лятор; 3 - патрон; 4 и 5 - колпачки;

6 - фарфоровая труб­ка; 7 - плавкая вставка;8 - цементный раствор; 9 - крышка; 10 - указатель;
