Обобщенная структурная схема телекоммуникационной системы (ткс)
ККС – код канала связи
КДИ – кодовый источник сообщений
ДЕККС – декодер канала связи
Принципы построения информационных сетей
Любая информационная сеть, в общем случае, включает в себя множество каналов передачи данных. При этом любая физическая среда, служащая основой для передачи соответствующих сигналов может обеспечивать работу сразу многих каналов. Основными элементами каналов передачи данных в информационных сетях являются:
Оконечное оборудование данных (ООД), которое представляет собой информационный блок осуществляющий подготовку данных, предназначенную для передачи по каналу и служащий в одном случае источником данных, в другом – приемником.
Среда передачи данных (СПД), то есть любая физическая среда, способная передавать информацию с помощью соответствующих сигналов. Может представлять электрический или оптический кабель, или открытое пространство (физическое).
Аппаратура передачи данных (АПД) которую называют аппаратурой окончания передачи данных. Представляет аппаратуру непосредственно связывающую оконечное оборудование данных со средой передачи данных, являющееся пограничным оборудованием передачи данных. К аппаратуре передачи данных относятся6 модемы, сетевые адаптеры и так далее.
Промежуточное оборудование сети (ПОС) представляет аппаратуру применяемую на линиях связи большой протяженностью, которая позволяет решать следующие задачи:
- улучшение качества сигнала;
- обеспечение постоянства структуры канала связи между соседними узлами сети
(мультиплексоры, повторители, трансляторы и так далее.)
Совокупность оконченного оборудования данных (ООД) и аппаратуры передачи данных (АПД) называется станцией.
Типы и характеристики сред передачи данных телекоммуникационных систем (ткс)
В зависимости от среды передачи данных каналы связи (КС) принято разделять на кабельные, оптоволоконные и спутниковые (радиоканалы). В общем случае каналы связи можно характеризовать следующим:
Стоимость – она складывается из стоимости оборудования и стоимости монтажа эксплуатации.
Удобство подключения – определяется сложностью прокладки локальных сетей (ЛС) и сложности применяемого оборудования.
Пропускная способность – каналов связи определяется объемом информации передав в единицу времени.
Предельная длина локальных сетей (ЛС) – оценивается величиной затухания сигналов с увеличением расстояния.
Закрытость передачи данных (секретность) характеризует возможность защиты передаваемой информации от несанкционированного доступа.
Типы линий связи
Кабельные каналы (ЛС) (витая пара, коаксиальный кабель) – существует два типа этих линий: экранированная и неэкранированная витая пара является самой дешевой. Скорость передачи по каналам на их основе около 10 Мбит/сек, последние технологии до 100 Мбит/сек, являются сравнительно помехоустойчивыми, но недостаток – возможность свободного несанкционированного подключения или повреждения.
Коаксиальный кабель представляет центральный проводник, окруженный слоем изолированного материала, с помощью которого отделяется от внешнего экранированного сигнала.
Относится к числу наиболее распространенной передачи данных (сигналов). Стоимость коаксиальных кабелей в несколько раз выше, чем для витой пары и требует более сложного монтажа. Наличие экрана существенно повышает помехоустойчивость и снижает собственность излучаемой энергии в пространство. Несанкционированное подключение к коаксиальному кабелю возможно, но сложнее чем к витой паре. Пропускная способность 50 – 10 Мбит/сек, длина – несколько километров, затухание сигнала в 10 МГц составляет от 1 дБ/м.
Оптоволоконные каналы связи (КС) формируются на основе оптоволоконных кабелей. Оптоволоконный кабель представляет собой светопроводящий носитель на кремниевой основе, заключенной в оболочку. По средствам таких кабелей осуществляется передача сигналов в одном направлении. Кабель состоит из двух оптических волокон. При использовании оптоволоконных каналов связи (КС) на передающей стороне нужно осуществлять преобразование электрических сигналов в оптический, и приемной стороне обратное преобразование.
Главное достоинство – высокая помехоустойчивость и полное отсутствие излучения энергии в окружающее пространство. Поэтому несанкционированное подключение представляет значительные трудности. Скорость передачи измеряется в Гбит/сек, затухание сигнала практически отсутствует.
Главным недостатком является сложность монтажа, сравнительно низкая механическая прочность, чувствительность к ионизирующему излучению, долговечность кабеля ниже, чем у электрического.
Лекция №11
Классическим видом является радиоканалом.

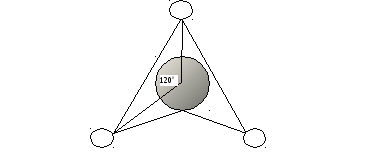

В настоящее время радиоканал с использованием открытого пространства реализуется во многих случаях на основе использования элементов спутниковой связи. Такие радиоканалы на ряду с использованием передающих и принимающих устройств включает в себя как правило специальные спутники (искусственный спутник Земли), движущиеся по специально выбранным траекториям. Траектория носит характер геостационарной орбиты.
Основное преимущество данного вида связи заключается в возможности обеспечения связи между станциями, расположенными на расстоянии друг от друга или в разных концах.
Недостатком этого вида связи является:
- высокая стоимость. Однако в ряде случаев такой вид связи оказывается единственно возможным;
- невысокая помехозащищенность, обусловлена влиянием природных факторов – грозы, искусственные помехи, пуски ракет;
- невысокая защищенность от проникновения.
Обеспечение защищенности конфиденциальности должно быть достигнуто средствами специального кодирования и средствами защиты.
К беспроводным каналам относят и устройства с инфракрасным излучением и ряд других.
