Сортамент горячекатаных полос по гост 103-76*

Ширина, мм	40; 45; 50; 55; 60; 63; 65; 70; 75; 80; 85; 90; 95; 100; 105; 110; 120; 125; 130; 140; 150; 160; 170; 180; 190; 200
Толщина, мм	4; 5; 6; 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 36; 40

Таблица 5.3

Сталь листовая горячекатаная (выборка из гост 19903-74*)

Ширина, мм	500; 510; 600; 650; 670; 700; 710; 750; 800; 850; 900; 950; 1000; 1100; 1250; 1400; 1420; 1500 и далее до 3000 мм кратно 100 мм
Толщина, мм	6; 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 36; 40

Таблица 5.4

Сталь широкополосная универсальная по (по гост 82-70*)

Ширина, мм	180 (по заказу); 200; 210; 220; 240; 250; 260; 280; 300; 320; 340; 360; 380; 400; 420; 450; 460; 480; 500; 520; 530; 560; 600; 630; 650; 670; 700; 750; 800; 850; 900; 950; 1000; 1050
Толщина, мм	6; 7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 36; 40

Если толщина стенки t_w будет изменена и принята из условия прочности на срез, при этом будет отличаться на 2 мм и более от предварительно принятой толщины (при определении оптимальной высоты балки), следует произвести перерасчет h_opt с вновь принятой толщиной стенки.

Проверяем необходимость постановки продольных ребер жесткости для исключения образования волн выпучивания в верхней сжатой части стенки от нормальных напряжений. Постановка продольных ребер жесткости усложняет конструкцию балки и поэтому они целесообразны только в высоких балках (более двух метров), имеющих тонкую стенку с гибкостью

Условная гибкость стенки

Оставляем без изменений принятую толщину стенки t_w = 12 мм, так как она удовлетворяет условиям прочности на действие касательных напряжений

и не требует укрепления ее продольным ребром жесткости.

Находим требуемую площадь одного пояса по формуле

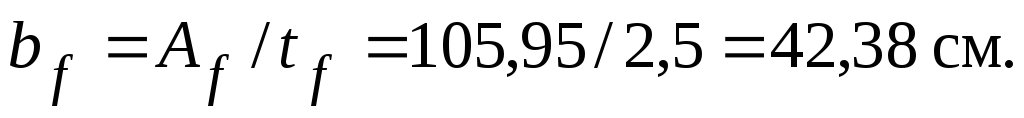

Требуемая ширина пояса

Таблица 5.5

Наибольшие значения отношения ширины свеса сжатого пояса bef к толщине tf

Расчет изгибаемых элементов	Характеристика свеса	Наибольшие значения отношения
В пределах упругих деформаций	Неокаймленный
	Окаймленный ребром
С учетом развития пластических деформаций1	Неокаймленный	но не более
	Окаймленный ребром	но не более

¹При наибольшее значение отношения следует принимать:

для неокаймленного свеса

для окаймленного ребром свеса

Обозначения, принятые в табл. 5.5:

h_ef – расчетная высота стенки;

t_w – толщина стенки балки.

Ширину поясных листов обычно принимают равной b_f = (1/3 – 1/5)h из условия обеспечения общей устойчивости балки и равномерного распределения продольных напряжений по ширине листа, а по конструктивным соображениям не меньше 180 мм или h/10.

Если требуемая ширина пояса получается относительно небольшой, то ранее принятая толщина поясов t_f может быть изменена в сторону уменьшения, а ширина b_f в сторону увеличения с учетом требуемой площади A_f.

По сортаменту (см. табл. 5.4) принимаем пояса из горячекатаного широкополочного универсального проката сечением 450×25 мм, для которых ширина b_f находится в рекомендуемых пределах. Необходимо проверить местную устойчивость сжатого пояса, для чего отношение свеса пояса = (450 – 12) / 2 = 219 мм к его толщине t_f должно быть не более предельного, определяемого по табл. 5.5.

Проверяем:

Условие выполняется.
