Расчет схемы по переменному току.

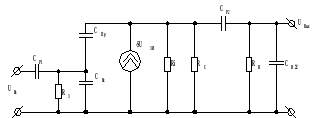

Полная линейная модель усилителя будет иметь вид приведенный на Рис. 4.3:

Рис. 4.3 – схема замещения усилителя.

В диапазоне средних звуковых частот, аналогично RC усилителям на биполярных транзисторах, разделительными конденсаторами С_Р1 и С_Р2, а также емкостями C_Пр, С_Вх и С_Н можно пренебречь. Исходя из этого модель усилителя для средних звуковых частот будет иметь вид приведенный на Рис. 4.4.

Рис. 4.4 – модель усилителя в диапазоне средних звуковых частот.

• Определим коэффициент усиления схемы по напряжению.

Выходное напряжение можно записать в следующем виде:

,

где , U_ЗИ=U_Вх

Т.к. R_i для маломощных полевых транзисторов порядка сотен кОм, R_Н – единицы МОм, а R_C – десятки кОм, то R_ЭR_С.

Исходя из этого можно записать:

.

При характерных значениях крутизны характеристики S110 мА/В, получим .

• Определение коэффициента усиления по току.

Коэффициент усиления по току определяется аналогично биполярным транзисторным каскадам:

.

Анализируя это выражение, получим

• Определение входного сопротивления:

Из модели следует, что:

.

На высоких частотах необходимо учитывать влияние С_Пр и С_Вх, при этом входное сопротивление будет определяться в виде:

.

При значениях коэффициента усиления (10100), и при характерных значениях С_ПР1пФ, получаем преобладающее действие С_ПР под С_ВХ, значение которой порядка единиц пФ.

• Определение выходного сопротивления.

Выходное сопротивление усилителя определяется в виде:

.

Следовательно, по значениям установленных параметров k_U, k_i, R_Вх, R_Вых прослеживается аналогичность их с параметрами усилителя на биполярном транзисторе по схеме с ОЭ.
