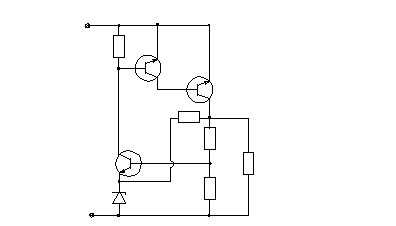

Компенсационный стабилизатор с самозапуском 

КС представляет собой САУ

U

Ус

(УПТ)

РЭ

Кос

САУ  система, в которой автоматически, без вмешательства человека, какая либо величена поддерживается на определённом уровне или изменяется по данному закону. Эта величина называеся регулируемой.

В качестве РЭ используется биполярный транзистор  элемент с токовым управлением .

Рассмотрим работу схемы :

1. увеличивается

2) уменьшается

Порядок расчёта

1. Выбор транзисторов

2. Расчёт делителя R₁ : R₂

3. Расчёт R

R выбирается с учётом U_кэ T2 и колебаний сети

Найдём

3. Пульсации

Недостаток схемы: Ток при изменении Е меняется. Если задать от источника тока, то уменьшается влияние изменений и как следствие уменьшаются пульсации.
