Неинвертирующее включение

При неинвертирующем включении входной сигнал подается на неинвертирующий вход ОУ, а на инвертирующий вход через делитель на резисторах R₁ и R₂ поступает сигнал с выхода усилителя (рис. 6). Здесь коэффициент усиления схемы K найдем, положив в (6) U₂ = 0, R₃ = 0, R₄ бесконечно велико. Получим:

.

(9)

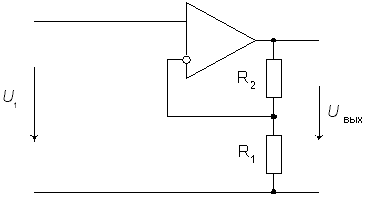

Рис. 6. Неинвертирующее включение ОУ

Как видно, здесь выходной сигнал синфазен входному. Коэффициент усиления по напряжению не может быть меньше единицы. В предельном случае, если выход ОУ накоротко соединен с инвертирующим входом, этот коэффициент равен единице. Такие схемы называют неинвертирующими повторителями и изготавливают серийно в виде отдельных ИМС по нескольку усилителей в одном корпусе. Входное сопротивление этой схемы в идеале - бесконечно. Ниже будет показано, что у повторителя на реальном операционном усилителе это сопротивление конечно, хотя и весьма велико.
