Расчет схемы по постоянному току.

Режим работы схемы по постоянному току определяется элементами: R_Э, R_Б, E_К и параметрами транзистора. Аналогично, как и для схемы с общим эмиттером, выходную и входную цепи можно описать следующими системами уравнений:

Т. к. I_Э=I_К+I_Б, а I_Б<<I_К, то уравнение (1) можно записать в виде:.

Как и для схемы с ОЭ (см. Рис. 3.15) построим нагрузочную линию (1) соответствующую 1^Й системе:

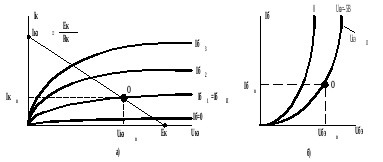

Рис. 3.15 а) определение режима работы по постоянному току на выходных характеристиках транзистора, б) на входных характеристиках транзистора.

По аналогии со схемой с ОЭ выбираем точку покоя "О", и определяем значения сопротивлений R_Э и R_Б (см. Рис. 3.15).

, .
