Причины нелинейных искажений.

Под нелинейными искажениями понимают изменение формы выходного сигнала по отношению ко входному. Эти изменения обусловлены нелинейностью входных и выходных характеристик транзистора.

Степень искажения оценивают при помощи коэффициента искажения . Для его определения используются сквозную характеристику каскада, которая представляет собой зависимость выходного тока от входного напряжения:

.

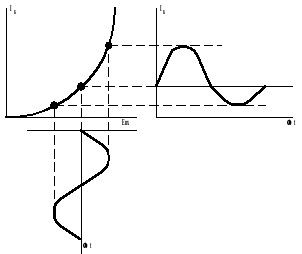

Вид сквозной характеристики представлен на Рис. 7.1.

Рис. 7.1 – сквозная характеристика каскада.

I_Вых можно разложить в ряд Фурье:

.

Полезной является только первая гармоника, остальные определяю искажения:

, , .

Так как гармоники более высокого порядка малы, то достаточно оценивать до 4-ой гармоники.

.

При проектировании усилительного каскада задаются _Общ и обеспечивают, чтобы искажения в усилителе не превышали заданные. Искажения определяются следующими факторами:

• Заданные значения входного напряжения;

• Нелинейность входной ВАХ транзистора;

• Отношение (должно быть как можно больше, но не превышать 1.5 – 2).

• Схема включения транзистора.

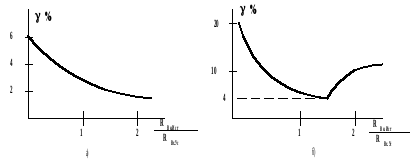

Рассмотрим зависимость коэффициента искажений _Общ от отношения , для различных схем включения транзистора. Эти зависимости приведены на Рис. 7.2.

Рис. 7.2 – Зависимость _Общ от отношения

(а – для схемы с ОБ, б – для схемы с ОЭ).

Как видно из Рис. 7.2. для схемы с ОБ при увеличении отношения , уменьшается коэффициент искажений, а для схемы с ОЭ это отношение не должно превышать 1.5.
