3.9. Зависимые источники электрических сигналов

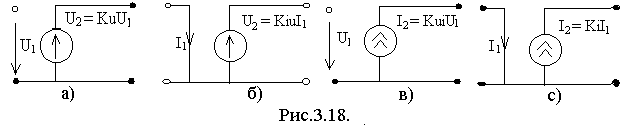

Все активные элементы могут быть разделены на зависимые и независимые. Источники, которые создают напряжение и ток, величины, которых не зависит от напряжения и тока на других участках электрической цепи, называются независимыми. Они рассмотрены в разделе 3.7. А источники, которые создают напряжение и ток, величины которых зависит от напряжения и тока на других участках цепи, называются зависимыми. Они приведены на рис.3.18 и имеют следующие названия.
Источник напряжения управляемый напряжением (ИНУН, рис.3.18а). Его параметром является Ku=U2m/U1m - коэффициент передачи по напряжению.
Источник напряжения управляемый током (ИНУТ, рис.3.18б). Его параметром является Kiu=U2m/I1m - коэффициент преобразования тока в напряжение.
3) Источник тока управляемый напряжением (ИТУН, рис.3.18в). Его параметром является Kui=I2m/U1m- коэффициент преобразования напряжения в ток.
4)
Источник тока управляемый током (ИТУТ,
рис3.18с). Его параметром являетсяKi=I2m/I1m
- коэффициент передачи по току.
Контрольные вопросы
.Какие элементы цепи называются идеализированными.
1.способные поглощать и накапливать энергию. 2. способные накапливать и создавать энергию.3. способные накапливать, создавать и поглощать энергию. 4. обладающие одним из перечисленных свойств.
Как характеризуют свойства элементов электрических цепей.
зависимость между токами и напряжениями на его выводах. 2. Отношением напряжения к току.
3. сопротивлением.
Как связаны переменные ток и напряжение на емкости.
1. I=CU 2. I=jCU 3. I=C(dU/dt) 4. u=C(dI/dt) 5. i=( ∫udt)/C.
Как связаны переменные ток и напряжение на индуктивности.
1. I=LU 2. I=jLU 3. I=L(dU/dt) 4. u=L(di/dt) 5. i=( ∫udt)/L.
Какие элементы схем называют пассивными.
1.способные, поглощать и накапливать энергию. 2. способные накапливать и создавать энергию.3. способные накапливать, создавать и поглощать энергию. 4. обладающие одним из перечисленных свойств.
Как называют зависимость между токами и напряжениями на выводах элемента.
уравнением элемента. 2. уравнением соединения. 3. законом Кирхгофа.
Как связаны гармонические ток и напряжение на индуктивности.
1.Ток опережает напряжение на 900. 2. Напряжение опережает ток на 900.
3.Ток и напряжение находятся в фазе. 4.Фазы напряжения и тока произвольны.
Каким свойством обладают индуктивные элементы схем.
1.поглощать энергию. 2.создавать энергию. 3. запасать энергию в виде электрического поля. 4. запасать энергию в виде магнитного поля.
Чему равна энергия запасенная емкостью.
1. 0. 2. СU2/2. 3. LI2/2 4. RU2/2.
Закон Ома в комплексной форме для индуктивности
1. Ům=Rİm 2. Ům=jωLİm 3. Ům=jωCİm 4. İm=jωCŮm.
Среднее значение мгновенной мощности за период синусоидального тока в цепях с идеальными емкостями и индуктивностями равно
1) u*i; 2) О; 3) UmIm 4. CU2/2, LU2/2.
. В идеальном источнике э.д.с. постоянно значение
1) напряжения; 2) тока; 3) мощности; 4) э.д.с.
По какому закону изменяется ток через конденсатор, если напряжение на нем линейно возрастает во времени.
1. Линейному. 2. Квадратичному. 3. Остается постоянным.
Чему равно внутреннее сопротивление (Ri) идеального источника эдс.
1. Ri=0. 2. Ri∞. 3. Ri=100 Ом.
Чему равно внутреннее сопротивление (Ri) идеального источника тока.
1. Ri=0. 2. Ri∞. 3.Ri=100 Ом.
Как называют схемы (модели) реальных элементов, составленные из идеализированных элементов.
1.схемы замещения или эквивалентная схема 2. принципиальная схема. 3. функциональная схема.
