лабораторные работы / характеристики транзистора / КОПИЯL~1
.DOC
Б
АЛАКОВСКИЙ
ИНСТИТУТ ТЕХНИКИ, ТЕХНОЛОГИИ И УПРАВЛЕНИЯ
ФАКУЛЬТЕТ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ
КАФЕДРА УПРАВЛЕНИЕ И ИНФОРМАТИКА В ТЕХНИЧЕСКИХ СИСТЕМАХ
Лабораторная работа №2
по дисциплине
Электроника
Выполнили ст. гр. УИТ-21
Принял преподаватель
_____
“_____” ___________2002
2
002
Цель работы: исследование статических входных и выходных вольт-амперных характеристик биполярного транзистора, расчет на их основе характеристик h-параметров. Биполярный транзистор – это полупроводниковый прибор с двумя взаимодействующими переходами и тремя или более выводами, усилительные свойства которого обусловлены явлениями инжекции и экстракции неосновных носителей заряда. Особенность транзистора состоит в том, что между его электронно-дырочными переходами существует взаимодействие – ток одного из переходов может управлять током другого
Задана схема:
При проведении опыта был использован германиевый транзистор с n-p-n переходом типа МП 38А.
Задание №1. Построение вольт-амперных характеристик

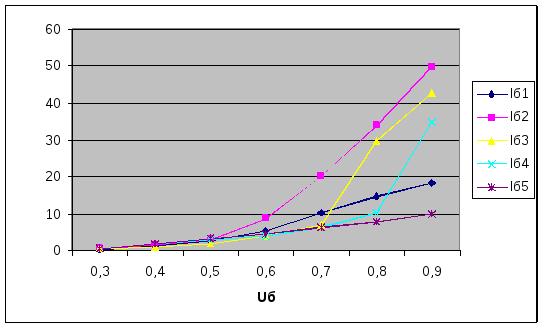

Входные вольт-амперные характеристики
|
Uk=1.5 B |
Uk=3 B |
Uk=4.5 B |
Uk=6 B |
Uk=7.5B |
|||||
|
Uб B |
Iб мА |
Uб B |
Iб мА |
Uб B |
Iб мА |
Uб B |
Iб мА |
Uб B |
Iб мА |
|
0.3 |
0.38 |
0.3 |
0.58 |
0.3 |
0.52 |
0.3 |
0.8 |
0.3 |
0.6 |
|
0.4 |
1.33 |
0.4 |
1.55 |
0.4 |
0.8 |
0.4 |
1.8 |
0.4 |
1.8 |
|
0.5 |
2.73 |
0.5 |
3.3 |
0.5 |
1.78 |
0.5 |
3.3 |
0.5 |
3.3 |
|
0.6 |
6.3 |
0.6 |
9.2 |
0.6 |
4.5 |
0.6 |
4.9 |
0.6 |
5 |
|
0.7 |
10.12 |
0.7 |
20.8 |
0.7 |
7.7 |
0.7 |
6.7 |
0.7 |
6.6 |
|
0.8 |
15.26 |
0.8 |
34.4 |
0.8 |
30.3 |
0.8 |
8.5 |
0.8 |
8.6 |
|
0.9 |
19,6 |
0.9 |
50.5 |
0.9 |
44 |
0.9 |
35 |
0.9 |
10.3 |

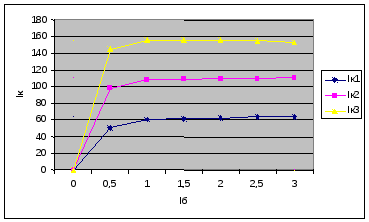

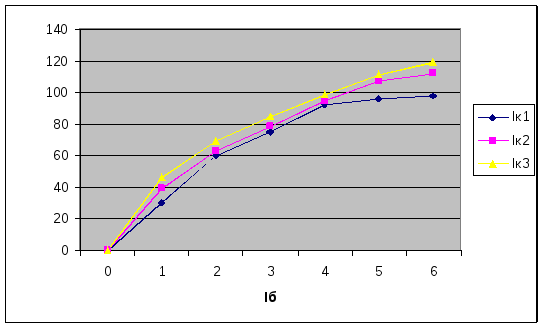

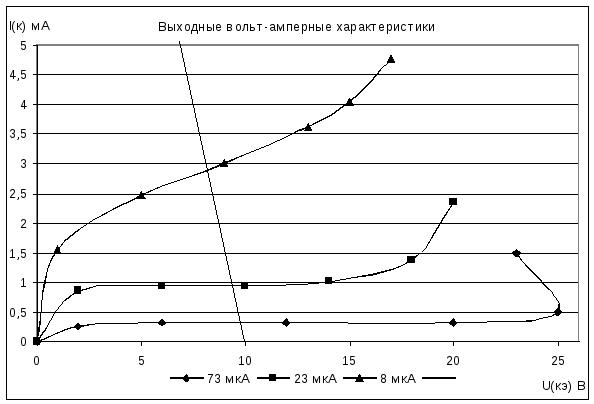

Выходные вольт-амперные характеристики
-
Uk=3
Uk=5
Uk=7
Iб мА
Iк мА
Iб мА
Iк мА
Iб мА
Iк мА
1
30
1
39
1
46
2
60
2
63
2
69
3
75
3
78.3
3
85
4
92.5
4
94.4
4
99
5
95.6
5
107.2
5
111
6
98
6
112.3
6
119
|
Iб= 2 мА |
Iб=5 мА |
Iб=10 мА |
|||
|
Uк |
Iк |
Uк |
Iк |
Uк |
Iк |
|
0,5 |
50 |
0,5 |
98 |
0,5 |
145 |
|
1 |
60 |
1 |
107,6 |
1 |
155,6 |
|
1,5 |
61,5 |
1,5 |
109 |
1,5 |
156 |
|
2 |
62 |
2 |
109,9 |
2 |
155,5 |
|
2,5 |
63,7 |
2,5 |
110 |
2,5 |
154,6 |
|
3 |
64 |
3 |
111 |
3 |
153 |
Задание №2. Определение h-параметров.

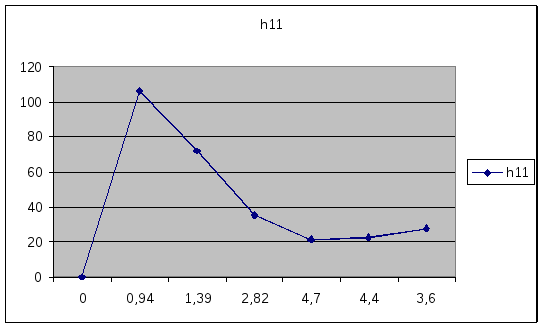

h11= ΔUб/ ΔIб=0.1/0.94=106.4 ОМ
|
Uk=1.5 B |
||
|
ΔUб B |
ΔIб мА |
h11 |
|
0.1 |
0.94 |
106.4 |
|
0.1 |
1.39 |
72 |
|
0.1 |
2.82 |
35.5 |
|
0.1 |
4.7 |
21.3 |
|
0.1 |
4.4 |
22.7 |
|
0.1 |
3.6 |
27.8 |

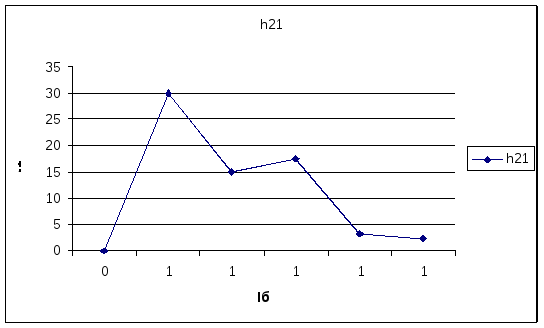

h21= ΔIк/ ΔIб =30/1=30
|
Uk=3 B |
||
|
ΔIб мА |
ΔIк мА |
h21 |
|
1 |
30 |
30 |
|
1 |
15 |
15 |
|
1 |
17.5 |
17.5 |
|
1 |
3.1 |
3.1 |
|
1 |
2.4 |
2.4 |

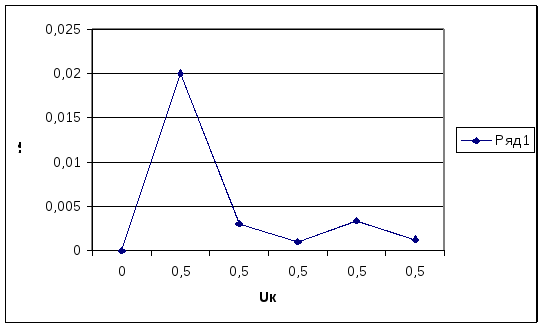

h22= ΔIк/ ΔUк=0,01/0.5=0,02 См
|
Iб= 2 мА |
||
|
ΔUк |
ΔIк мА |
h22 |
|
0.5 |
10 |
0,02 |
|
0.5 |
1.5 |
0,003 |
|
0.5 |
0.5 |
0,001 |
|
0.5 |
1.7 |
0,0034 |
|
0.5 |
0.3 |
0,0012 |
Вывод: проведя ряд практических исследований с биполярным транзистором, мы смогли построить входные и выходные вольт-амперные характеристики. На основе полученных данных мы получили соответствующие h- параметры, которые близки по значению к научно полученным параметрам для данного типа транзистора.
