Цель работы: исследование счётчиков электрических импульсов.

Работа выполняется на платах П2, П3 и П5, принципиальные схемы которых приведены на рис. 1,2 и3.

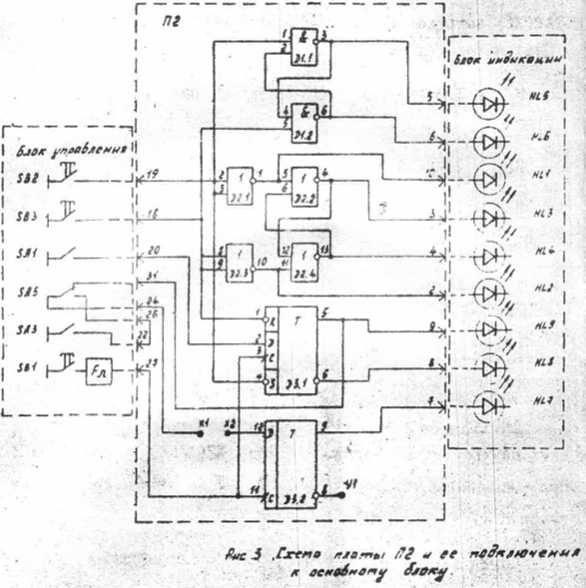

Рис.1.Схема платы П2 и её подключения к основному блоку

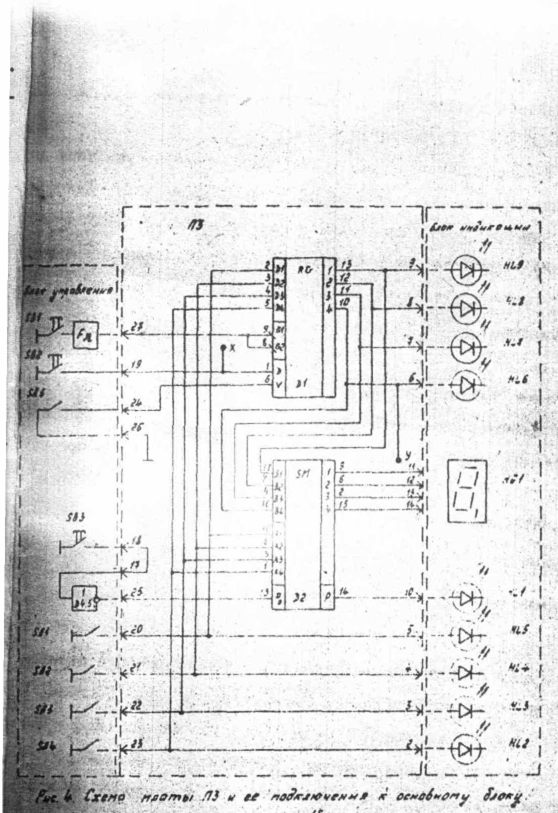

Рис.2.Схема платы П3 и её подключения к основному блоку

Изм	Лист	№ докум.	Подп.	Дата
Разраб.						Лит.			Лист	Листов
Принял		Коптенко В.И							2	5
						БИТТУ УИТ-31
Н.конт
Утв.

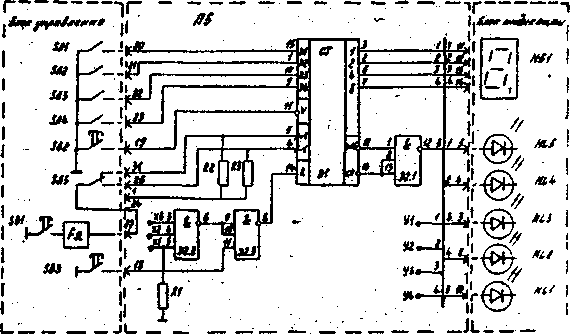

Рис.3. Схема платы П5 и её подключения к основному блоку.

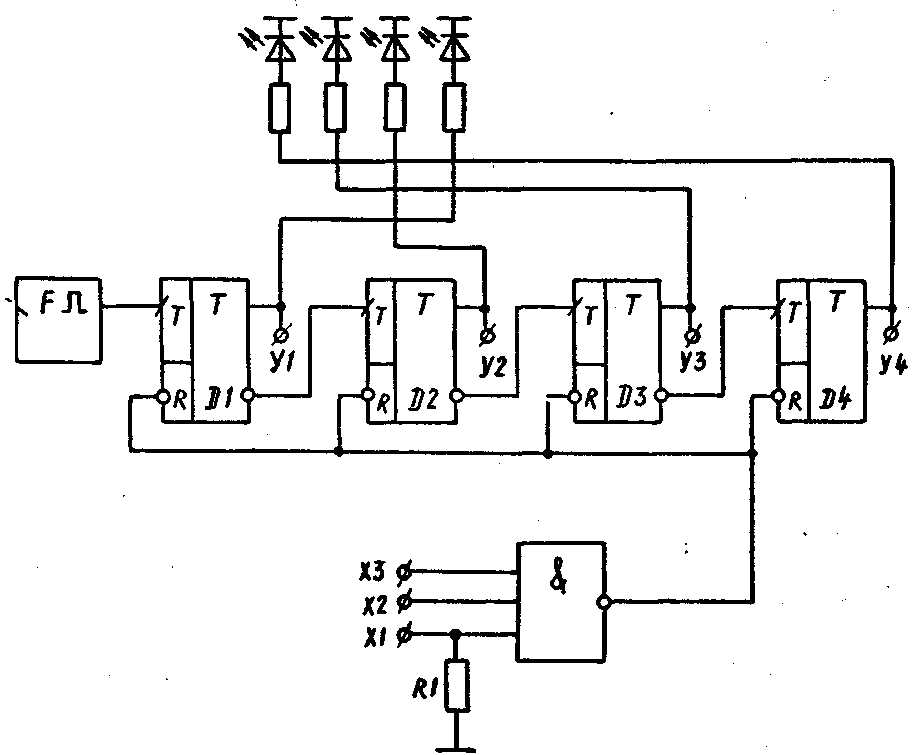

1. Суммирующий счётчик с переменным коэффициентом деления.

Тумблер SA5 находится в положении «1». Счетные импульсы, формируемые по нажатию кнопки SBI, подаются на вход суммирования (+1) счетчика, коэффициент пересчета равен 2⁴=16. Если какие-либо выходя У1-У4 соединить перемычками со входа­ми XI-ХЗ, то коэффициент пересчета уменьшится. Возможные коэффици­енты пересчете К и необходимые соединения выходов У1-У4 счетчика со входами XI-X3 элемента D2,2 приведены в табл. 1.

Таблица 1

К	16	14	13	12	11	10	9	8	7	6	5	4	3	2
ХЗ	-	У2	У1	-	У1	-	-	-	У1	-	-	-	-	-
Х2	-	УЗ	УЗ	УЗ	У2	У2	У1	-	У2	У2	Y1	-	У1	-
X1	-	У4	У4	У4	У4	У4	У4	У4	УЗ	УЗ	УЗ	УЗ	У2	У2

Прочерк в табл. 3 означает "свободный" вход X. При любых коэффици­ентах пересчета (кроме 16) с одним из выходов счетчика обязательно соединяется вход XI. В противном случае коэффициент пересчета не изменится и будет равен 16.

						3
Изм	Лист.	№ докум.	Подп	Дата

1 2 3 4

SB1	1	2	3	4

						4
Изм	Лист.	№ докум.	Подп	Дата

						5
Изм	Лист.	№ докум.	Подп	Дата

2. Вычитающий счётчик.

При положении тумблера SA5 в 0 на плате организу­ется вычитающий счётчик с К = 16.

SB1	SB2	1	2	3	4

3. 						5
   Изм	Лист.	№ докум.	Подп	Дата

   Р еверсивный счётчик с предустановкой.

Исследуется универсальный реверсивный счетчик с предустановкой. Информация, записанная в СТ индицируется как в двоичном (HL2 -HL5), так к в шестнадцатеричном (НG1) кодах. Индика­тор HL1, подключенный к выходу элемента D2.1 (схема ИЛИ для вход­ных сигналов низкого уровня), индицирует сигнал переноса в стершие разряды счетчика как в режиме суммирования, так и в режиме вычита­ния.

SB1

SB2

SB3

SA1

SA2

SA3

SA4

1

2

3

4

5

HG1
