БАЛАКОВСКИЙ ИНСТИТУТ ТЕХНИКИ, ТЕХНОЛОГИИ И УПРАВЛЕНИЯ

ФАКУЛЬТЕТ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ

КАФЕДРА УПРАВЛЕНИЕ И ИНФОРМАТИКА В ТЕХНИЧЕСКИХ СИСТЕМАХ

Лабораторная работа № 4.

по электронике на тему:

“Исследование основных комбинационных устройств”

Выполнил студент

группы УИТ-31в :

Черкасов А.В.

Принял преподаватель:

Бальшакова В.Ю.

“_____”______________2003г.

Балаково 2003 г.

1.Цель работы:

Исследовать основные комбинационные устройства (дешифратор, демультиплекор, мультиплексор и преобразователей кодов на ПЗУ).

2. Результаты измерений:

IV-1.

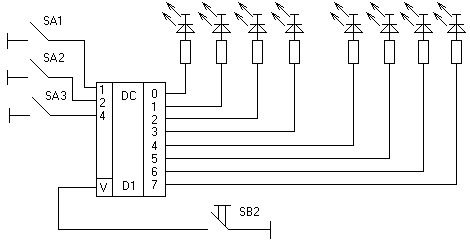

Дешифратор-демультиплексор.

SA3	SA2	SA1	SB2	0	1	2	3	4	5	6	7
0	0	0	1	1	1	1	1	1	1	1	1
0	0	0	0	0	1	1	1	1	1	1	1
0	0	1	0	1	0	1	1	1	1	1	1
0	1	0	0	1	1	0	1	1	1	1	1
0	1	1	0	1	1	1	0	1	1	1	1
1	0	0	0	1	1	1	1	0	1	1	1
1	0	1	0	1	1	1	1	1	0	1	1
1	1	0	0	1	1	1	1	1	1	0	1
1	1	1	0	1	1	1	1	1	1	1	0

IV-2.

Преобразователь кодов на ПЗУ.

SA5	SA4	SA3	SA2	SA1	Чиссло
0	0	0	0	0	0
0	0	0	0	1	1
0	0	0	1	0	2
0	0	0	1	1	3
0	0	1	0	0	4
,,,	,,,	,,,	,,,	,,,	,,,
0	1	0	0	0	8
0	1	0	0	1	9
0	1	0	1	0	0,
0	1	0	1	1	1,
,,,	,,,	,,,	,,,	,,,	,,,

SA5	SA4	SA3	SA2	SA1	Чиссло
0	1	1	1	1	5,
1	0	0	0	0	0
1	0	0	0	1	1
1	0	0	1	0	2
1	0	0	1	1	3
,,,	,,,	,,,	,,,	,,,	,,,
1	1	0	0	1	9
1	1	0	1	0	А
1	1	0	1	1	В
,,,	,,,	,,,	,,,	,,,	,,,
1	1	1	1	1	F

IV-3.

Мулитиплексор.

SA3	SA2	SA1	SB2	SB3	1	2	3	4	5	6	7	8	9
0	0	0	0	0	0	1	1	1	1	1	1	1	1
0	0	0	0	1	0	1	1	1	1	1	1	1	1
0	0	0	1	0	0	0	1	1	1	1	1	1	1
0	0	0	1	1	1	0	1	1	1	1	1	1	1
1	1	1	1	0	0	1	1	1	1	1	1	1	0
1	1	1	1	1	1	1	1	1	1	1	1	1	0
