ЛАБОРАТОРНАЯ РАБОТА №1

ТЕМА: ИССЛЕДОВАНИЕ ПОЛУПРОВОДНИКОВОГО СТАБИЛИТРОНА.

Цель лабораторной работы: Экспериментальное исследование характеристик полупроводникового стабилитрона.

Порядок выполнения работы:

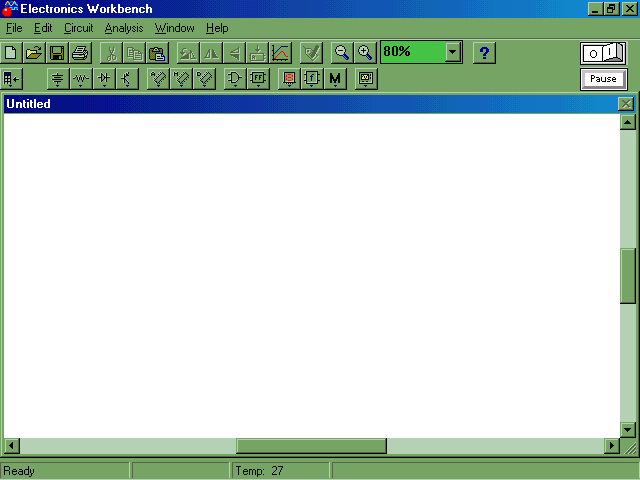

1. Приступая к выполнению данной лабораторной работы необходимо запустить программу ELECTRONICS WORKBENCH. После запуска она будет выглядеть следующим образом

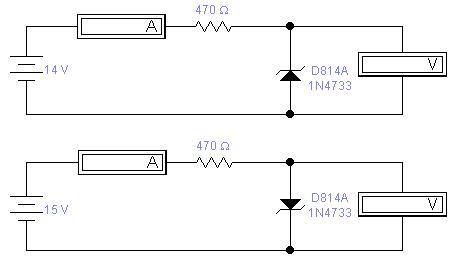

2. Для работы необходимо загрузить схему исследования. При нажатии кнопки открывается окно, в котором курсором необходимо пометить файл <Стабилитрон.ewb> и нажать кнопку « Открыть». Появится схема, имеющая следующий вид :

3. Здесь приведены две схемы включения стабилитрона, обеспечивающие получение прямой и обратной ветви ВАХ.

4. Чтобы схема начала функционировать, необходимо нажать кнопку в верхнем правом углу .

5. Изменяя напряжение источника питания переменным резистором (или изменяя значение напряжения питания) снимите зависимость тока стабилитрона (Iст) от напряжения стабилитрона (Uст) (прямая ветвь).

6. Измените полярность напряжения питания схемы ( стабилитрон будет включен в обратном направлении) снимите зависимость тока стабилитрона (Iст) от напряжения стабилитрона (Uст) (обратная ветвь.).

7.По данным измерения постройте графики прямой и обратной ветви вольтамперной характеристики стабилитрона.

КОНТРОЛЬНЫЕ ВОПРОСЫ:

1.

ЛАБОРАТОРНАЯ РАБОТА №2

ТЕМА: ВХОДНЫЕ И ВЫХОДНЫЕ ХАРАКТЕРИСТИК ТРАНЗИСТОРА С ОБЩЕЙ БАЗОЙ.

Цель лабораторной работы: Экспериментальное исследование характеристик транзистора включенных по схеме с общей базой.

Порядок выполнения работы:

1. Приступая к выполнению данной лабораторной работы необходимо запустить программу ELECTRONICS WORKBENCH. После запуска она будет выглядеть следующим образом:

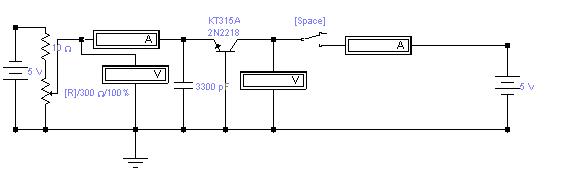

2.Для работы необходимо загрузить схему исследования. При нажатии кнопки

открывается окно, в котором курсором необходимо пометить файл <ЛР№2 ОБ 1.ewb> и нажать кнопку «Открыть». Появится схема, имеющая следующий вид:

2.Чтобы схема начала функционировать, необходимо нажать кнопку в верхнем правом углу .

3.Изменяя переменным резистором (при нажатии клавиши <R> сопротивление уменьшается, при нажатии комбинаций клавиш <shift>-<R> сопротивление увеличивается) входное напряжение (Uэб) от 0 до 0,9 В, снимите входную характеристику транзистора Iэ=f(Uэб) при напряжении коллектора (Uкб) 0; 5; 10 В (Uкб=0, при отключённом тумблере (нажатие длинной белой клавиши в нижней части клавиатуры)).

4.Повторяя действия пункта 2, открываем следующую схему (открываем файл <ЛР№ 2 ОБ 2.ewb>). Она имеет следующий вид:

Изменяя резистором (клавиша <T>) напряжение Uкб от 0,8 до 0В, снимите отрицательную ветвь выходной характеристики транзистора Iк=f(Uкб) при установке эмиттерного тока 10, 20, 30 мА.

5.Повторяя действия пункта 2, открываем следующую схему (файл < ЛР№ 2 ОБ 3.ewb>). Она будет иметь следующий вид:

6.Изменяя напряжение коллектора (Uкб) от 0 до 10В, снимите положительную ветвь выходной характеристики транзистора Iк=f(Uкб) при установке эмиттерного тока (Iэ) 10, 20 и 30 мА.

7.По данным измерений постройте входные и выходные характеристики транзистора.

КОНТРОЛЬНЫЕ ВОПРОСЫ:

ЛАБОРАТОРНАЯ РАБОТА № 3

ТЕМА: ВХОДНЫЕ И ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ТРАНЗИСТОРА В СХЕМЕ С ОБЩИМ ЭМИТТЕРОМ. ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА УСИЛИЯ ТРАНЗИСТОРА.

Цель лабораторной работы: Экспериментальное исследование статических характеристик транзистора включенного по схеме с общим эмиттером.

Порядок выполнения работы:

1.Приступая к выполнению лабораторной работы необходимо запустить программу ELECTRONICS WORKBENCH. После запуска она будет выглядеть следующим образом

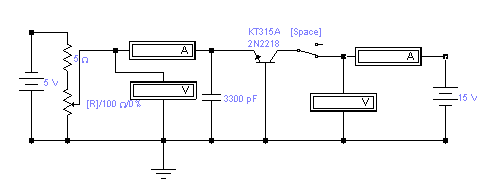

2.Для работы необходимо загрузить схему исследования. При нажатии кнопки открывается окно, в котором курсором необходимо пометить файл <ЛР№ №3 ОЭ 1.ewb> и нажать кнопку «Открыть». Появится схема, имеющая следующий вид:

3.Чтобы схема начала функционировать, необходимо нажать кнопку в верхнем правом углу . Изменяя переменным резистором (при нажатии клавиши <R> сопротивление уменьшается, при нажатии комбинаций клавиш <shift>-<R> сопротивление увеличивается) входное напряжение (Uбэ ) от 0 до 0,9 В, снимите зависимость базового тока ( Iб ) от напряжения база-эмиттер ( Uбэ ) при установке коллекторного напряжения ( Uкэ ) 0; 5; 10 В (входная характеристика транзистора Iб=f (Uбэ ), (Uкэ=0 обеспечивается при выключение тумблера ( клавиша «Пробел»))

4.Изменяя переменным резистором (клавиша <T>, или <shift>-<T>) напряжение коллектора (Uкэ ) от 0 до 8 В, снимите зависимость коллекторного тока ( Iк ) от напряжения коллектор-эмиттер ( Uкэ) при установке тока базы ( Iб ) 0,1; 0,2 мА (выходная характеристика транзистора Iк=f(Uкэ).

5.По данным измерения построить входные и выходные характеристики транзистора.

6.Определить по характеристикам транзистора графоаналитическим методом параметры транзистора:

Входное сопротивление транзистора Rвх=∆Uбэ/∆Iб;

Выходное сопротивление транзистора Rвых=∆Uкэ/∆Iк;

Коэффициент усиления транзистора β=∆Iк/∆Iб

КОНТРОЛЬНЫЕ ВОПРОСЫ:

ЛАБОРАТОРНАЯ РАБОТА №4

ТЕМА: ИССЛЕДОВАНИЕ ТИРИСТОРА.

Цель лабораторной работы: Экспериментальное получение характеристик тиристора.

Порядок выполнения работы:

1.Приступая к выполнению данной лабораторной работы необходимо запустить программу ELECTRONICS WORKBENCH. После запуска она будет выглядеть следующим образом:

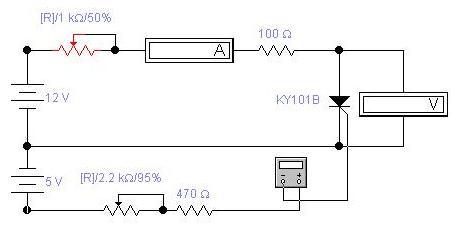

2.Для работы необходимо загрузить схему исследования. При нажатии кнопки открывается окно, в котором курсором необходимо пометить файл <ЛР№ 4 Тринистор.ewb> и нажать кнопку «Открыть». Появится схема, имеющая следующий вид:

3. Чтобы схема начала функционировать, необходимо нажать кнопку в верхнем правом углу .

4. Изменяя переменным резистором (при нажатии клавиши <R> сопротивление уменьшается, при нажатии комбинаций клавиш <shift>-<R> сопротивление увеличивается) напряжение питания, снимите вольтамперную характеристику триодного тиристора Iпр=f(Uпр) при токах в управляющем электроде 5, 10, 15 мА, управляющий ток устанавливается с помощью переменного резистора.

5. По данным измерений построить вольтамперные характеристики триодного тиристора.

КОНТРОЛЬНЫЕ ВОПРОСЫ:

ЛАБОРАТОРНАЯ РАБОТА №6

ТЕМА: ИССЛЕДОВАНИЕ РАБОТЫ ПАРАМЕТРИЧЕСКОГО СТАБИЛИЗАТОРА

Цель лабораторной работы: Экспериментальное исследование работы параметрического стабилизатора.

Порядок выполнения работы:

Приступая к выполнению данной лабораторной работы необходимо запустить программу ELECTRONICS WORKBENCH. После запуска она будет выглядеть следующим образом

1.Для работы необходимо загрузить схему исследования. При нажатии кнопки открывается окно в котором курсором необходимо пометить файл <ЛР№6 Параметрический стабилизатор.ewb> и нажать кнопку Открыть. Появится схема изображенная выше.

2.Чтобы схема начала функционировать, необходимо нажать кнопку в верхнем правом углу .

3.Изменяя напряжение источника питания переменным резистором снимите зависимость изменения напряжения на нагрузке от изменения входного напряжения Uн=f(Uвх).

4.Измените, значение сопротивления нагрузки (уменьшите его в два раза) и снимите зависимость изменения напряжения на нагрузке от изменения тока нагрузки Uн=f(Iн) при входном напряжении 15 вольт.

5..По данным измерений постройте графики характеристик стабилизатора

Uн=f(Uвх).и Uн=f(Iн)

6..По характеристикам стабилизатора напряжения, определите графоаналитическим методом следующие параметры стабилизатора.

Коэфф. передачи напряжения К_п = (U_н/U_вх). и Кст = ( U_вх/U_н)К_п

КОНТРОЛЬНЫЕ ВОПРОСЫ:

1.Контрольные вопросы по каждой лабораторной работе составляются преподавателем и определяются уровнем усвоения изучаемого материала.
