БАЛАКОВСКИЙ ИНСТИТУТ ТЕХНИКИ ТЕХНОЛОГИЙ И УПРАВЛЕНИЯ ФАКУЛЬТЕТ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ КАФЕДРА УПРАВЛЕНИЯ И ИНФОРМАТИКИ В ТЕХНИЧЕСКИХ СИСТЕМАХ Выполнил ст. гр. УИТ-32 Куликов С. В. Принял доцент Коптенко В. И. Выполнил ст. гр. УИТ-22 Выполнил ст. гр. УИТ-22 Куликов С. В. Принял доцент Коптенко В.И. ___________ “_____”__________2002 г. Куликов С. В. Выполнил ст. гр. УИТ-22 Куликов С. В. Принял доцент Коптенко В.И. ___________ “_____”__________2002 г. Принял доцент Выполнил ст. гр. УИТ-22 Куликов С. В. Принял доцент Коптенко В.И. ___________ “_____”__________2002 г. Коптенко В.И. ___________ “_____”__________2002 г. 2002 Лабораторная работа №6 по дисциплине электроника

Лабораторная работа №6

Описание установки

Назначение

Стенд предназначен для проведения лабораторных занятий по курсам "Основы автоматики и вычислительной техники", "Основы промышленной электроники", "Основы информатики и ЭВТ" в высших учебных заведениях и техникумах, в которых данные дисциплины не являются профилирующими предметами.

Стенд (рис.1) позволяет проводить лабораторные работы по изучению и исследованию следующих элементов, узлов И устройств цифровой вычислительной техники:

1. Логических элементов НЕ, ИЛИ, ИЛИ-НЕ,И, И-НЕ. ИСКЛЭЧАЮЩЕЕ ИЛИ, НЕРАВНОЗНАЧНОСТЬ;

2. Комбинационных узлов, собранных на базовых логических элементах -трехзарядного устройства проверки на четность, устройства сравнения двух двухразрядных чисел, двоичного одноразрядного сумматора (два варианта);

3. Комбинационных узлов, выполненных в виде самостоятельных ИМС-дешифратора, демультиплексора, мультиплексора, преобразователя двоичного кода в код семисегментного индикатора, четырехразрядного двоичного сумматора, четырехразрядного арифметическо-логического устройств»;

4. Последовательностных элементов, собранных на базовых логических элементах -RЗ -триггере на элементах И-НЕ, R3 -триггера на элементах ИЛИ-НЕ;

5. Последовательностных элементов и узлов, выполненных в виде самостоятельных ИМС:

R3 - триггера, D - триггера, Т - триггера, двухразрядного параллельного регистра, двухразрядного последовательного регистра, четырехразрядного универсального регистра, кольцевого счетчика, суммирующего и вычитающего двоичных счетчиков, счетчика с коэффициентом счета некратным степени 2, реверсивного счетчика с пред установкой, оперативного запоминающего устройства с организацией 16х4 бит.

6. Модели микроЭВМ в составе: АЛУ, ОЗУ, регистров операндов, команды и адреса, регистра-аккумулятора, мультиплексора общей шины, дешифратора сигналов управления, устройств ввода и вывода информации.

Стенд состоит из общего блока ввода-вывода информации и шести сменных плат, на которых установлены все исследуемые элементы, узлы и устройства. Стенд комплектуется набором сменных технологи­ческих карт (28 штук) с функциональными схемами исследуемых уст­ройств .

Техническое описание установки

Блок ввода-вывода информации

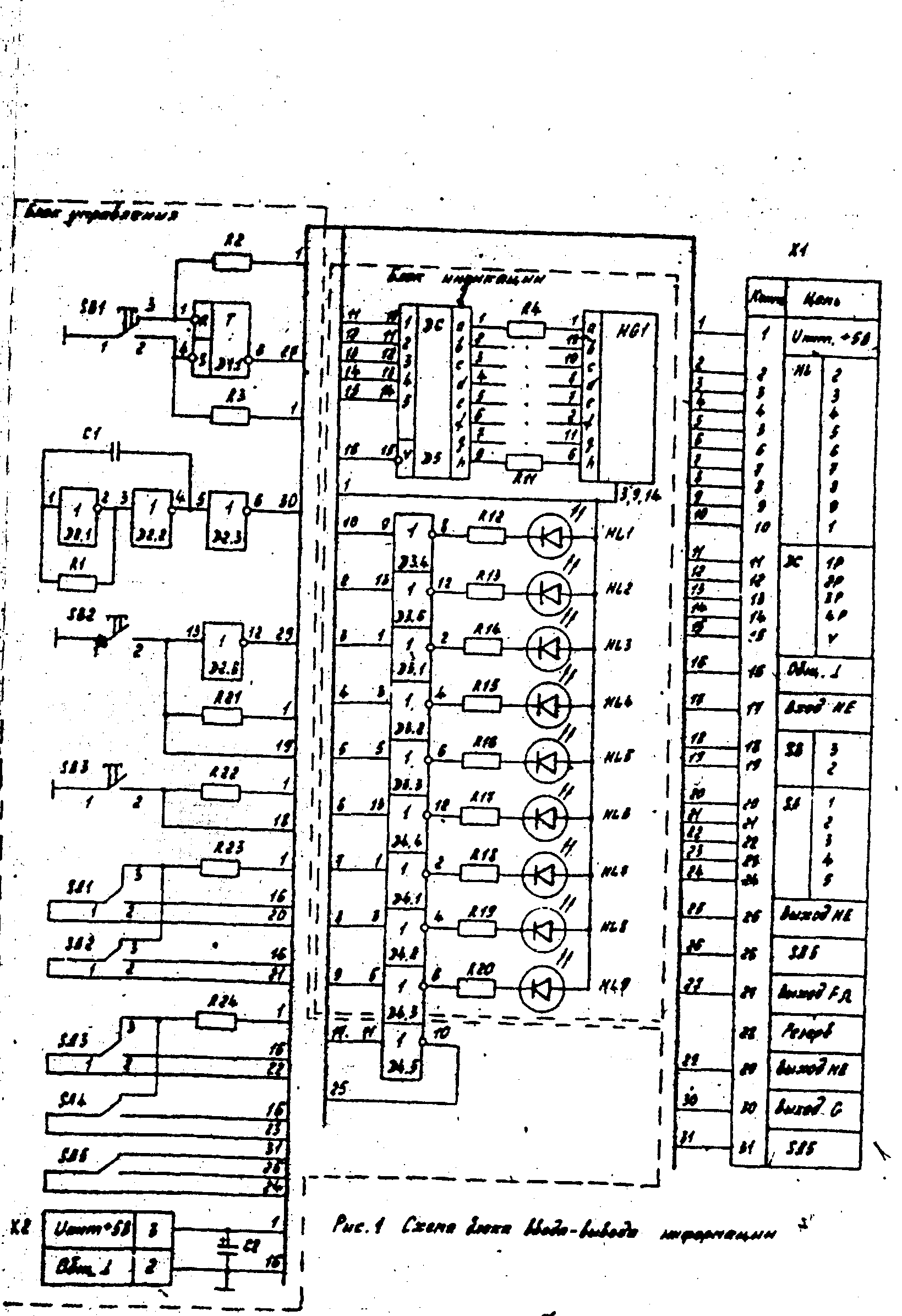

Принципиальная схема блока приведена на рис. I. Разъём Х2 предназначен для подключения внешнего стабилизированного источника постоянного тока с напряжением 5 ^± 0,25 В и максимальным по требляемым током до 0,8 А (вариант 2 поставки). Разъём XI предназначен для подключения сменных плат с исследуемыми устройствами. В варианте 2 поставки разъём Х2 отсутствует, выходы "+5В" и "общий" блока питания подключаются к соответствующим контактам I и 16 разъёма XI.

На передней (наклонной) панели блока установлены тумблеры (SА1 -SА5) и кнопки (SВ1-SВЗ) ввода информации и задания режимов работы исследуемых устройств. Выводы всех тумблеров и кнопок, кроме SВ1, подключены непосредственно к контактам разъёма XI. Переключатели SА1- SА4, SВ2 и SВЗ предназначены для подачи логических сигналов с уровнями "0"(соответствующий вывод замкнут на общий провод) или "I" (вывод - на +5В). Тумблер SА5 подключается всеми своими выводами к разъёму и поэтому может использоваться в качестве переключателя "двух сигналов в одну линию" или, наоборот, "одного сигнала на два направления". Кнопка SВ1 подключена к схеме защиты от "дребезга" на триггере (микросхема D 1.1). С помощью этой кнопки на выходе триггера (27 контакт.разъёма XI). ;

формируется одиночный импульс с крутыми фронтами необходимый для нормальной работы исследуемых триггеров, регистров и счетчиков. При ажатии SВ1 на 27 контакте появляется логический 0, а при отпускании - логическая 1. Этот блок в дальнейшем на схемах обозначается как формирователь одиночного импульса .

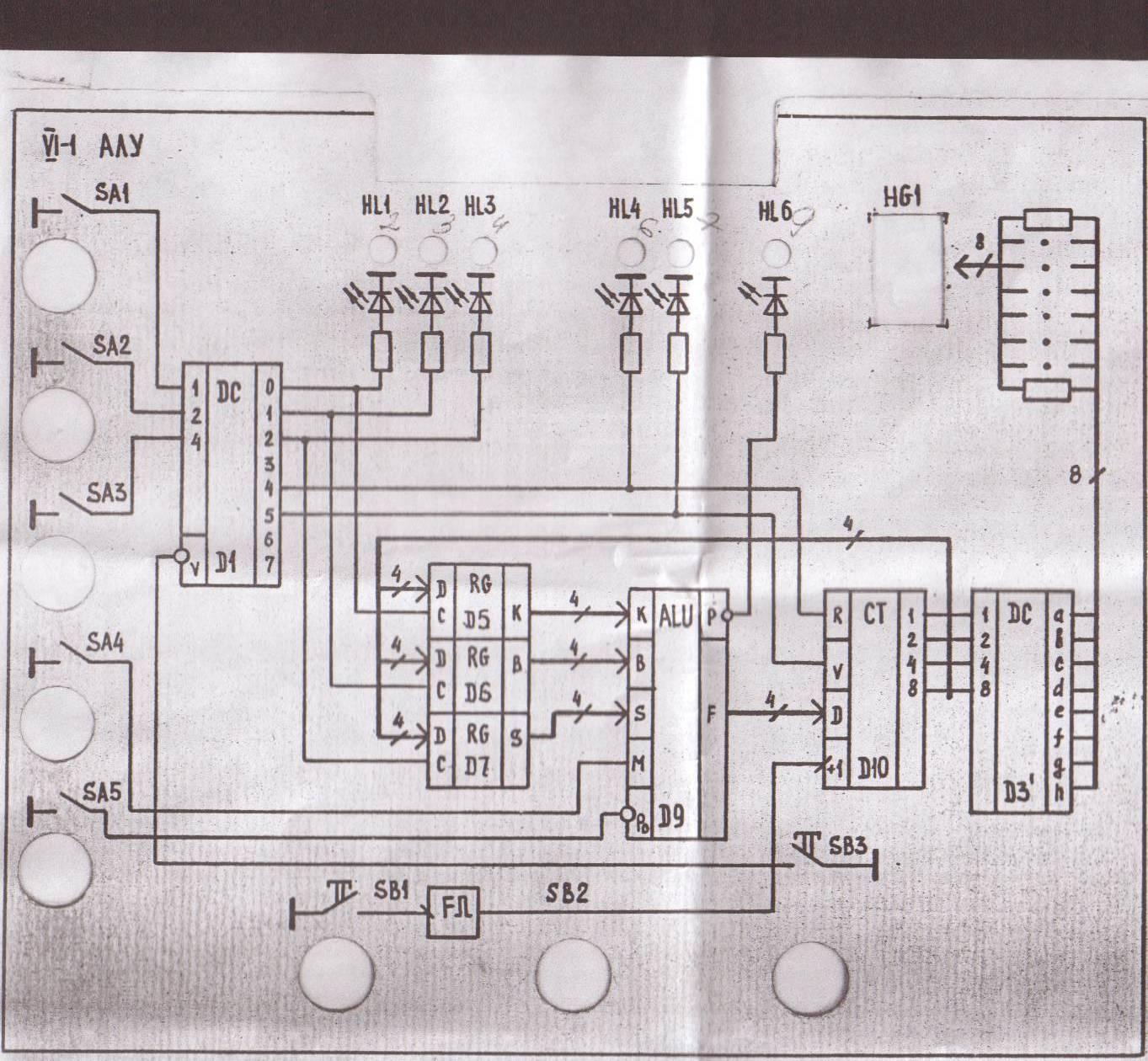

6.1. АЛУ

SA1

SA2

SA3

SA4

SA5

SB1

SB2

SB3

HL1

HL2

HL3

HL4

HL5

HL6

HG1

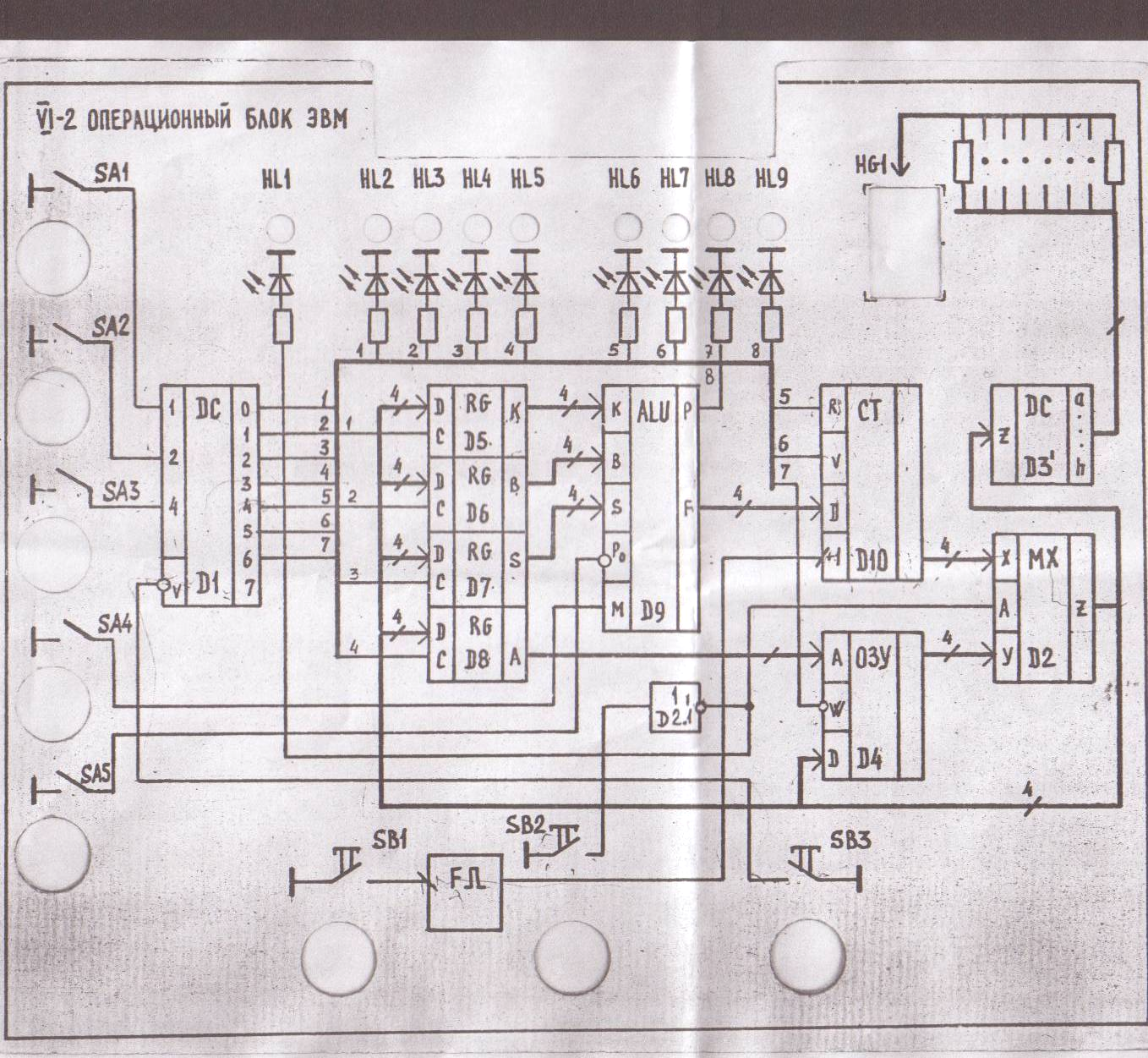

6.2. Операционный блок ЭВМ.

SA1

SA2

SA3

SA4

SA5

SB1

SB2

SB3

HL1

HL2

HL3

HL4

HL5

HL6

HL7

HL8

HL9

HG1
