5 Расчет трехфазной электрической цепи
-
Вопросы для повторения
Многофазные и трехфазные электрические цепи. Многофазные цепи и системы, их классификация. Понятия о трехфазных источниках ЭДС и тока. Соединение трехфазных цепей. Линейные и фазные токи и напряжения. Расчеты трехфазных цепей в условиях симметричного режима. Понятие о несимметричных режимах в трехпроводной, четырехпроводной цепях. Назначение нейтрального провода. Напряжение между нейтралями.
-
Пример составления расчетной схемы по индивидуальному заданию
Пусть индивидуальное задание дано в виде таблицы (таблица 3) и представлена исходная схема рассчитываемой цепи (рисунок 5).
9
Таблица 3 Значения параметров расчетной схемы
| Схема соединения приемников | ||||||||||||
| «звезда» | «треугольник» | |||||||||||
| R, Ом | L, Гн | C, мкФ | R1, Ом | R2, Ом | R3, Ом | L1, Гн | L2, Гн | L3, Гн | C1, мкФ | C2, мкФ | C3, мкФ | |
| 40 | 0,24 | 0 | 50 | 35 | 0 | 0,65 | 0 | 0.25 | 0 | 45 | 0 | |

Рисунок 5 Исходная схема рассчитываемой электрической цепи
Из таблицы 3 следует, что приемник, включенный по схеме «звезда» представляет собой симметричную нагрузку, а приемник, включенный по схеме «треугольник» является несимметричной нагрузкой.
Согласно таблице 3 расчетная схема показана на рисунке 6.

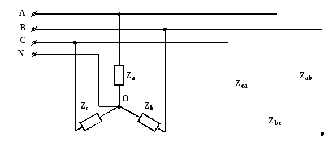

Рисунок 6 Расчетная схема
10
Задание:
-
Определить комплексные величины действующих значений токов во всех фазах обоих приемников и токи на линейных проводах.
-
Ввести необходимое количество ваттметров, нарисовать схему включения ваттметров, определить показания ваттметров и вычислить полную, активную и реактивную мощности.
-
Построить векторные диаграммы для обоих приемников.
-
В случае несимметричной нагрузки, включенной по схеме «треугольник», отдельно рассмотреть случай обрыва одного из линейных проводов.
5) В случае несимметричной нагрузки, включенной по схеме «звезда», отдельно рассмотреть случай обрыва нейтрального провода.
При несимметричной нагрузке для случая обрыва соответствующего провода вычислить фазные и линейные токи и построить векторные диаграммы.
11
ПРИЛОЖЕНИЕ А
ЗАДАНИЕ
на курсовую работу по дисциплине
«Теоретические основы электротехники» Вариант № ___
Выдано студенту _______ курса _____ группы факультета ЭАСХ
_____________________________________________________________________
(Ф.И.О.)
Задание 1 Расчет линейной электрической цепи постоянного тока
Значения параметров расчетной схемы
|
 R1, Ом |
 R2, Ом |
 R3, Ом |
 R4, Ом |
 R5, Ом |
 R6, Ом |
 E1, В |
 E2, В |
 E3, В |
 E4, В |
 E5, В |
 E6,В |
 Ik1,А |
 Ik2,А |
 Ik3,А |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Задание 2 Расчет электрической цепи однофазного переменного тока
Значения параметров расчетной схемы
| R1, Ом | R2, Ом | R3, Ом | L1, мГн | L2, мГн | L3, мГн | C1, мкФ | C2, мкФ | C3, мкФ | E1, В | E2, В | E3, В | φ1, град | φ2, град | φ3, град |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Задание 3 Расчет трехфазной электрической цепи
Значения параметров расчетной схемы
| Схема соединения приемников | ||||||||||||
| «_____________» | «_____________________________» | |||||||||||
| R, Ом | L, Гн | C, мкФ | R1, Ом | R2, Ом | R3, Ом | L1, Гн | L2, Гн | L3, Гн | C1, мкФ | C2, мкФ | C3, мкФ | |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 | |
