.docxТриггеры
Триггеры -это устройства предназначенные для хранения одного разряда информации. Триггеры имеют два устойчивых состояния:
состояние "0"
состояние "1"
Триггер имеет два выхода прямой и инверсный. Состояние триггера определяется по прямому выходу.
Асинхронный RS-триггер с прямыми входами.
УГО
Вход R - это вход установки триггера в состояние логического 0, вход S - это вход установки триггера в состояние логической 1. Асинхронным - называется такой триггер, который меняет свое состояние в момент подачи входного сигнала на входы S и R. Активным сигналом для этой схемы является логическая 1. Работа триггера определяется таблицей переходов.
Таблица переходов.
|
S |
R |
Qt+1 |
Примеч. |
|
0 |
0 |
Qt |
Хранен. |
|
0 |
1 |
0 |
Устан. 0 |
|
1 |
0 |
1 |
Устан. 1 |
|
1 |
1 |
- |
Запрет |
Пример.
Асинхронный RS-триггер с инверсными входами.
УГО
Активным сигналом для этой схемы является логический 0.
Работа триггера определяется таблицей переходов.
Таблица переходов.
|
S |
R |
Qt+1 |
Примеч. |
|
0 |
0 |
- |
Запрет |
|
0 |
1 |
1 |
Устан. 1 |
|
1 |
0 |
0 |
Устан. 0 |
|
1 |
1 |
Qt |
Хранен. |
Пример.
|
|
Синхронный RS-триггер
УГО
Триггер называется синхронным, если у него помимо информационных входов S и R, существует управляющий вход С. Триггер будет менять свое состояние толькопри логической 1 на входе С. Активным сигналом для этой схемы является логическая 1.
Таблица переходов.
|
С |
S |
R |
Qt+1 |
Примеч. |
|
0 |
* |
* |
Qt |
Хранен. |
|
1 |
0 |
0 |
Qt |
Хранен. |
|
1 |
0 |
1 |
0 |
Устан. 0 |
|
1 |
1 |
0 |
1 |
Устан. 1 |
|
1 |
1 |
1 |
- |
Запрет |
Пример.
Асинхронный Т-триггер
Это устройство с двумя устойчивыми состояниями и одним информационным входом Т, такой триггер называется асинхронный Т-триггер. Т-триггер работает по заднему фронту информационного сигнала. С приходом 1 на вход Т, триггер меняет свое состояние на противоположное.
Таблица переходов.
|
R |
Qt+1 |
Примеч. |
|
0 |
Qt |
Хранен. |
|
1 |
Qt |
Инверсия |
Пример.
Синхронный Т-триггер
УГО
Таблица переходов.
|
С |
Т |
Qt+1 |
Примеч. |
|
0 |
* |
Qt |
Хранен. |
|
1 |
0 |
Qt |
Хранен. |
|
1 |
1 |
Qt |
Инверсия |
Пример.
D-триггер
D-триггер (триггер задержки) - это устройство с двумя устойчивыми состояниями, и одним информационным входом.
УГО
Таблица переходов.
|
С |
D |
Qt+1 |
Примеч. |
|
0 |
* |
Qt |
Хранен. |
|
1 |
0 |
0 |
Устан. 0 |
|
1 |
1 |
1 |
Устан. 1 |
Пример.
Однотактный синхронный D-триггер с раздельной установкой в 0 и 1.
Таблица переходов.
|
C |
D |
S |
R |
Qt+1 |
Примеч. |
|
0 |
* |
0 |
0 |
- |
Запрет |
|
0 |
* |
0 |
1 |
1 |
Устан. 1 |
|
0 |
* |
1 |
0 |
0 |
Устан. 0 |
|
0 |
* |
1 |
1 |
Qt |
Хранен. |
|
1 |
0 |
* |
* |
0 |
Устан. 0 |
|
1 |
1 |
* |
* |
1 |
Устан. 1 |

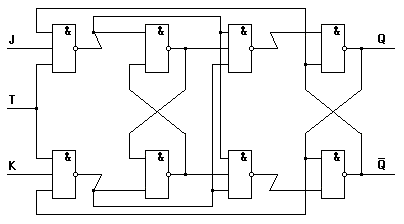

JK-триггер
|
|
При подаче переднего фронта импульса на вход С, начинает работать первый синхронный RS-триггер, который построен на элементах 1,2,3,4. Значение на выходе RS-триггера определяется значением на входе Jи K. Второй RS-триггер находится в режиме хранения. При подаче на вход С заднего фронта синхроимпульса, первый RS-триггер переходит в режим хранения. Его значение на выходе поступает на второй RS-триггер.
Таблица переходов.
|
С |
J |
K |
Qt+1 |
Примеч. |
|
0 |
* |
* |
Qt |
Хранен. |
|
1 |
0 |
0 |
Qt |
Устан. 1 |
|
1 |
1 |
0 |
1 |
Устан. 1 |
|
1 |
0 |
1 |
0 |
Устан. 0 |
|
1 |
1 |
1 |
Qt |
Инверсия |
Пример.
Универсальный JK-триггер
Универсальный JK-триггер может использоваться как D, T и RS-триггер.
Cинхронный RS-триггер
|
|
Асинхронный Т-триггер
|
|
Синхронный Т-триггер
|
|
Синхронный D-триггер
|
|
