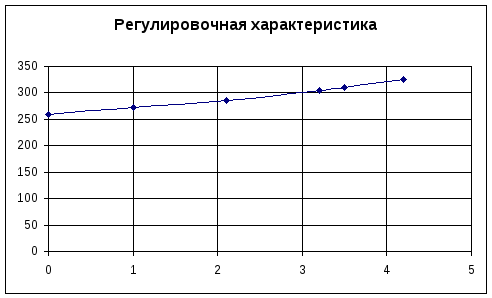

5. Снять данные для построения регулировочной характеристики

а) установить с помощью реостата R_p напряжение U на зажимах генератора, равное 60В при отключенной нагрузке(все выключатели В₃ – В₇ разомкнуты). Зафиксировать первую точку;

б) постепенно увеличивать ток нагрузки путей подключения резисторов R₃ – R₇ выключателями В₃ – В₇ поддерживая напряжение на зажимах генератора постоянным, равным 60 В ре­остатом R_р в цепи возбуждения. Зафиксировать показания миллиамперметра и амперметра для 5-7 точек.

Данные наблюдений занести в тайл.4.

Таблица 1

, В	, А	, кВт	n ,об/мин	RЯ , Ом	RВ , Ом
110	5,45	0,6	1450	0,6	140

Таблица 2

№ опыта	1	2	3	4	5	6
, А	0	115	200	280	350	420
, В	7	30	45	60	70	80

Таблица 3

№ опыта	1	2	3	4	5	6
I , А	0	1,1	2,2	3	3,2	3,5
U , В	70	65	60	55	53	50

Таблица 4

№ опыта	1	2	3	4	5	6
IВ , мА	325	310	305	285	273	260
I , А	4,2	3,5	3,2	2,1	1	0
U , В	60	60	60	60	60	60

Вывод: В результате проделанной работы мы получили характеристики генератора постоянного тока с параллельным возбуждением, дающие полное представление о возможности применения генератора в той или иной электроустановке.
