.docФедеральное агентство по образованию Российской Федерации
Томский политехнический университет
Электротехнический институт
Наименование выпускающей кафедры – электропривода и электрооборудования
Наименование учебной дисциплины –ЭМС
Лабораторная работа №4
Изучение проблемы электромагнитной совместимости
технических средств в узлах нагрузки, содержащих мощные
статические преобразователи
Исполнители ____________ А.А. Похилкин
Студенты группы 7А44
Е.А Патрогин
(подпись, дата)
Проверил
_____________Н.Н. Харлов
(подпись, дата)
Томск – 2007
Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионально образования
“ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ”
Кафедра ЭПЭО
Отчет по лабораторной работе № 4
«Изучение проблемы электромагнитной совместимости
технических средств в узлах нагрузки, содержащих мощные
статические преобразователи ».
По дисциплине «Электромагнитная совместимость».
Выполнили:
Студенты группы 7А44 Черепанов А.Б.
Гусейнов Р.
Кравчук П.
Проверил: Тихонов Д.В.
Преподаватель
Томск 2007 г.
Краткая теоретическая часть.
Задание лабораторной работы

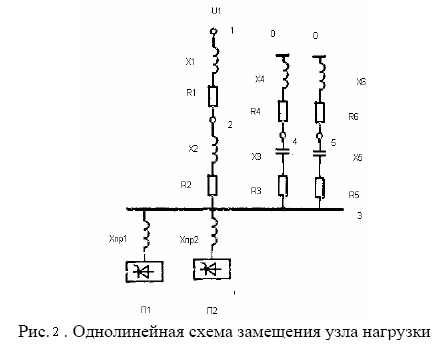

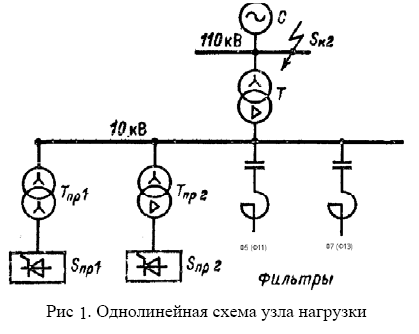

Параметры схемы
Вариант |
Sк2 МВА |
Sн т1 МВА |
Uк т1% |
∆Pк т1 КВт |
Sн тпр МВА |
Uк тпр% |
3 |
1000 |
10 |
11 |
60.0 |
2.5 |
8 |
-
Вариант
Id (о. е.)
Ud (о. е.)
3
0.07
0.800
Таблица №1
Таблица данных и наблюдений.
№ схемы |
Активная мощность потребляемая из сети P12 |
Реактивная мощность, потребляемая из сети Q12 |
Коэффициент несинусоида- льности напряжения в узле 3 |
Действующее напряжение 5-й гармоники в узле3 |
Действующее напряжение 7-й гармоники в узле3 |
Действующее напряжение 11-й гармоники в узле3 |
Действующее напряжение 13-й гармоники в узле3 |
1 |
426.834 |
764.325 |
0.069 |
196.832 |
194.056 |
190.416 |
187.012 |
2 |
430.467 |
2.877 |
0.035 |
23.959 |
12.761 |
91.058 |
96.792 |
3 |
856.179 |
1535.193 |
0.096 |
0.169 |
0.233 |
380.416 |
373.454 |
4 |
857.406 |
97.064 |
0.01 |
1.933 |
0.235 |
6.511 |
5.209 |
Вывод: проанализировав 1 схему видно, что действующее напряжение 5, 7, 11, 13-й гармоники в узле 3 велико. Это связанно с тем, что в 1 схеме не отфильтровываются гармоники.
Во второй схеме действующее напряжение 5, 7-й гармоники в узле 3 не велико. Это связанно с тем, что во 2 схеме присутствуют фильтры 5, 7 гармоник.
